Vous allez péter un plomb ! En tout cas, c’est ce qui arrive à votre machine à laver. Elle fait disjoncter votre compteur électrique dès que vous lancez un programme. 😰 Parmi les causes possibles, une fuite électrique de la résistance est une panne courante.
Ce tutoriel vous explique comment tester puis changer la résistance de votre lave-linge.

Appareil utilisé pour ce tuto : Lave-linge VEDETTE VLT 5111

Mon lave-linge fait disjoncter : changement de la résistance (en fuite électrique)
Outils nécessaires
multimetre
Un multimètre
gants de sécurité
Des gants de sécurité
Une clé à tube
Une pince à cliquet
Voir plus
Attention

Il est indispensable de débrancher électriquement votre appareil, car il y a un risque d'électrocution ! Le secteur a une tension électrique de 230V = danger de mort

Trouvez une pièce détachée pour votre lave-linge

À quoi sert la résistance d'une machine à laver ?

La résistance, appelé aussi thermoplongeur est l'élément qui permet de chauffer l'eau de votre appareil électroménager. Si l'eau n'est plus correctement chauffée ou lorsque votre machine à laver fait systématiquement disjoncter votre installation électrique, il est probable que la résistance soit défectueuse.

Lorsque l'appareil fait disjoncter, c'est que la résistance est probablement en fuite électrique. Ainsi, le compteur électrique va détecter cette fuite de courant et, par sécurité, faire disjoncter toute l'installation domestique. Dans le cas contraire, vous seriez exposé au risque de recevoir une décharge électrique en touchant la carrosserie métallique de votre lave-linge.

Résistance lave-linge Hotpoint Ariston

Comment changer une résistance de lave-linge en fuite électrique

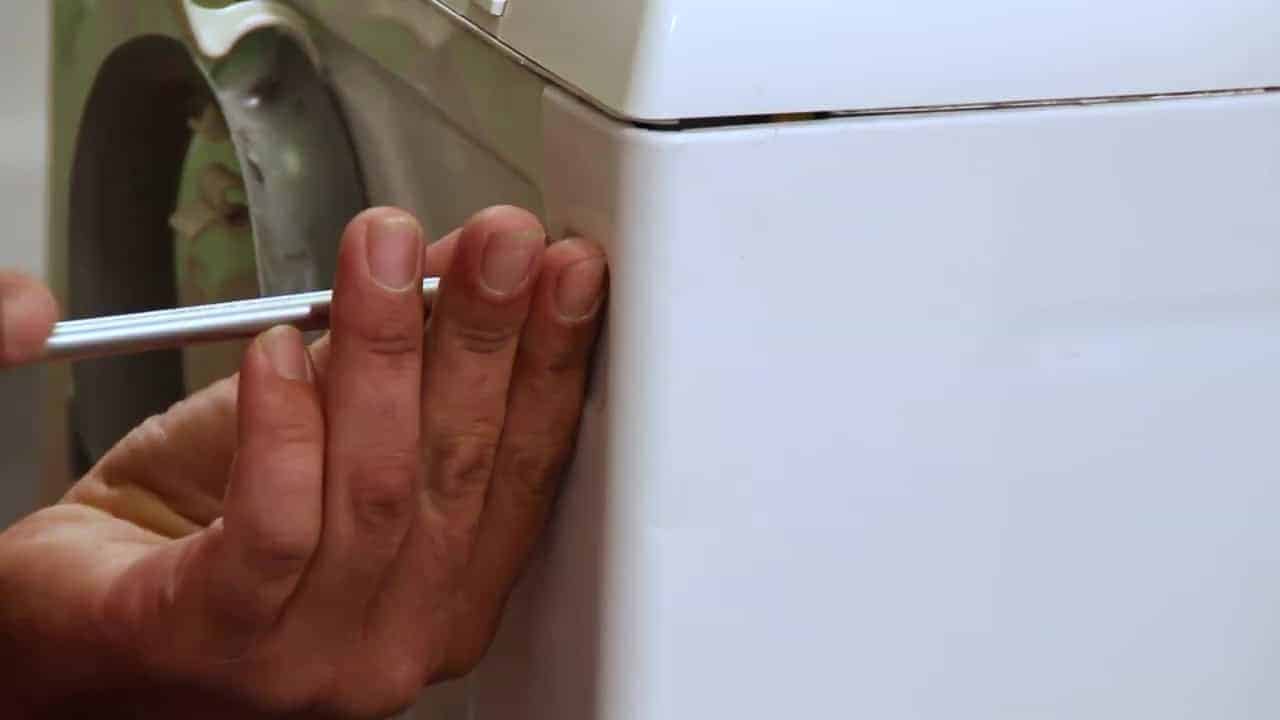

Dévissez le panneau latéral

  • A l’aide d’une clé à douille, démontez le panneau latéral en n’oubliant pas de mettre les gants de sécurité.
  • Ensuite, retirez le panneau.

Contrôlez de la résistance

Astuce

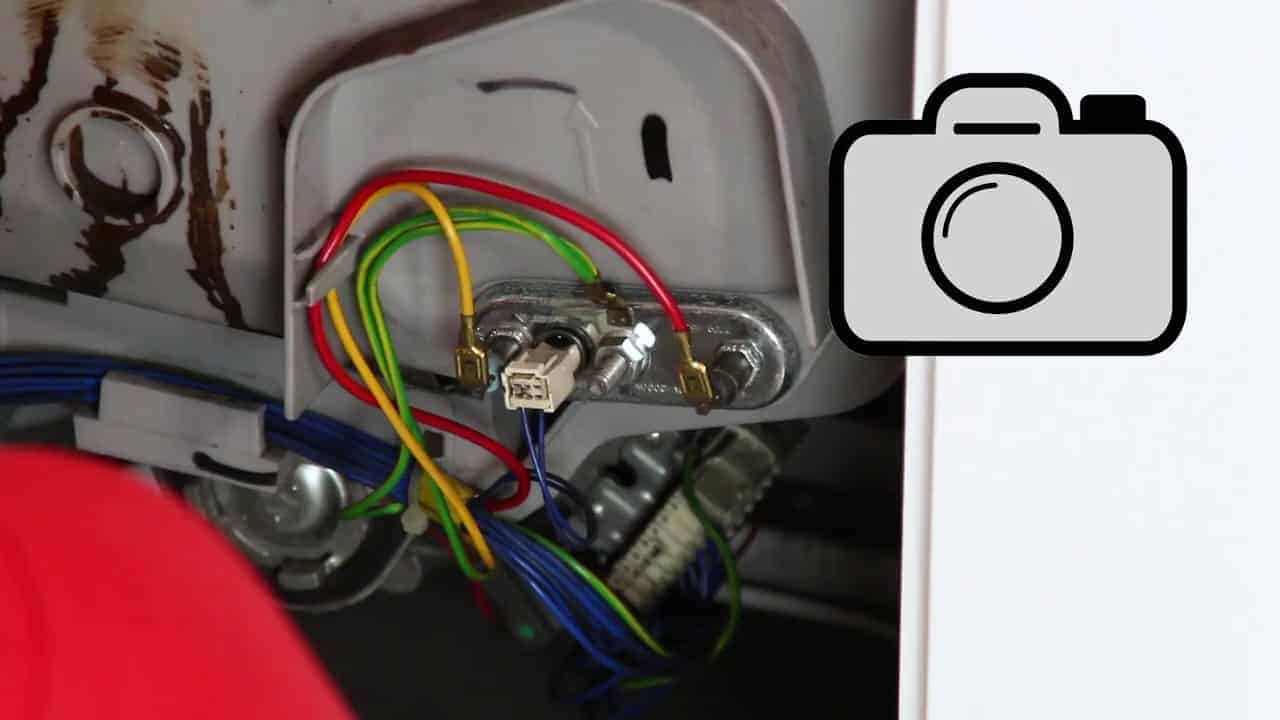

Prenez une photo 📸 des fils pour pouvoir les rebrancher correctement après l’intervention.

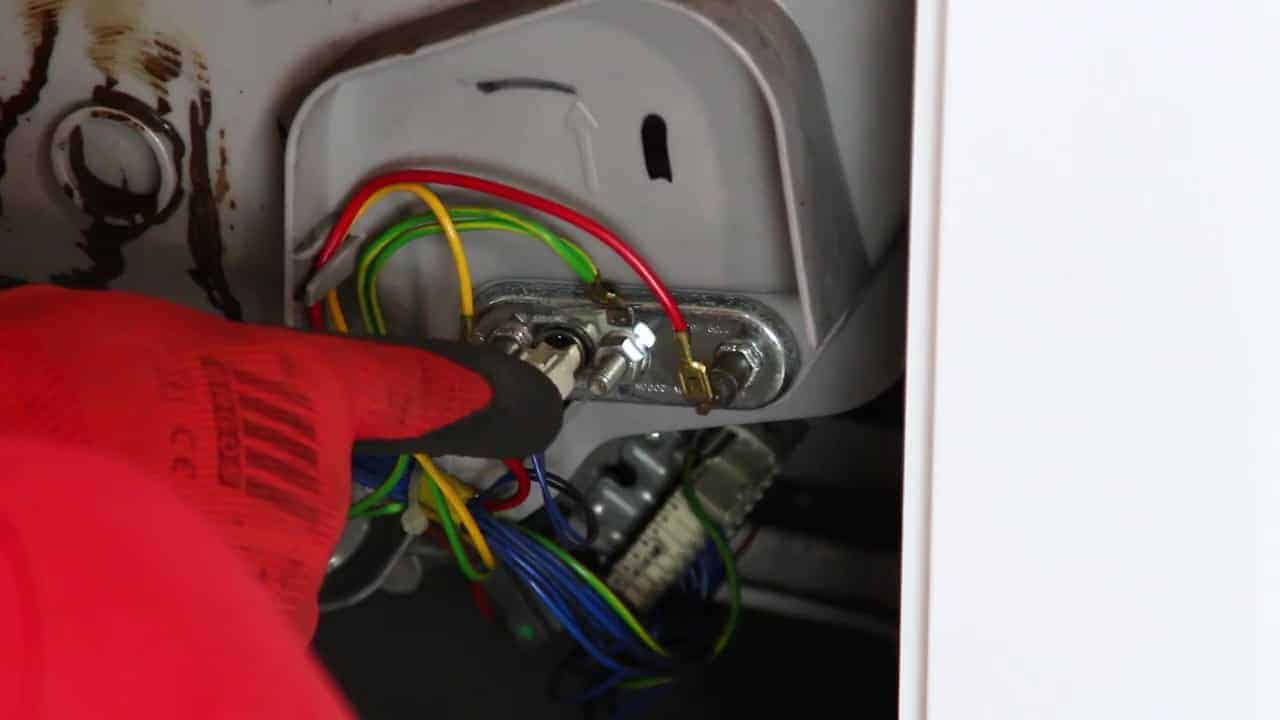

Procédez au contrôle de la résistance en suivant ces étapes :

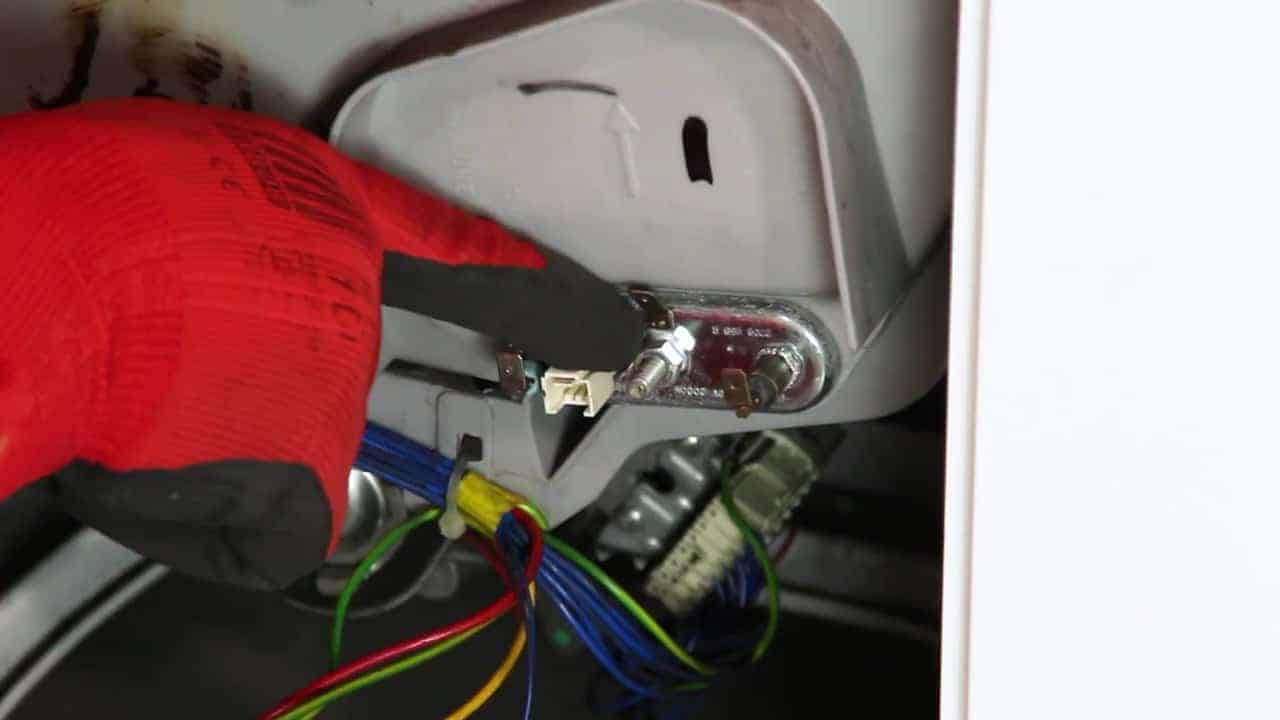

  • Tout d'abord, débranchez tous les fils connectés au thermoplongeur,
  • Maintenant, munissez-vous d'un multimètre réglé sur le calibre méga ohm (MΩ),
  • Placez une de vos pointes sur la partie métallique (ou cosse de terre) et l’autre sur une des cosses de la résistance.
Trouvez une résistance pour votre lave-linge

Diagnostiquez la panne de résistance

Si une valeur est présente lors du contrôle de la précédente étape, cela signifie qu’il y a une fuite électrique de l’élément chauffant (= la résistance). Il sera alors nécessaire de remplacer la pièce détachée.

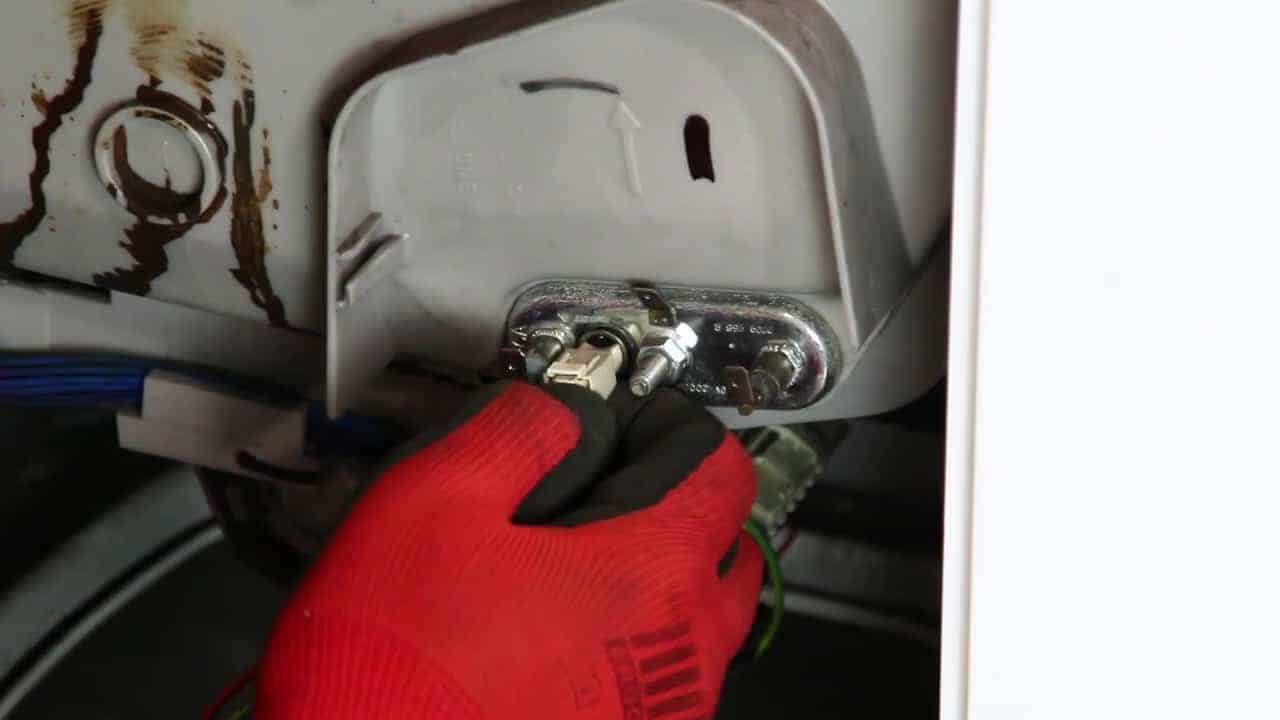

Déconnectez la sonde

  • Les fils étant d’ores et déjà débranchés, procédez maintenant à la déconnexion de la sonde,

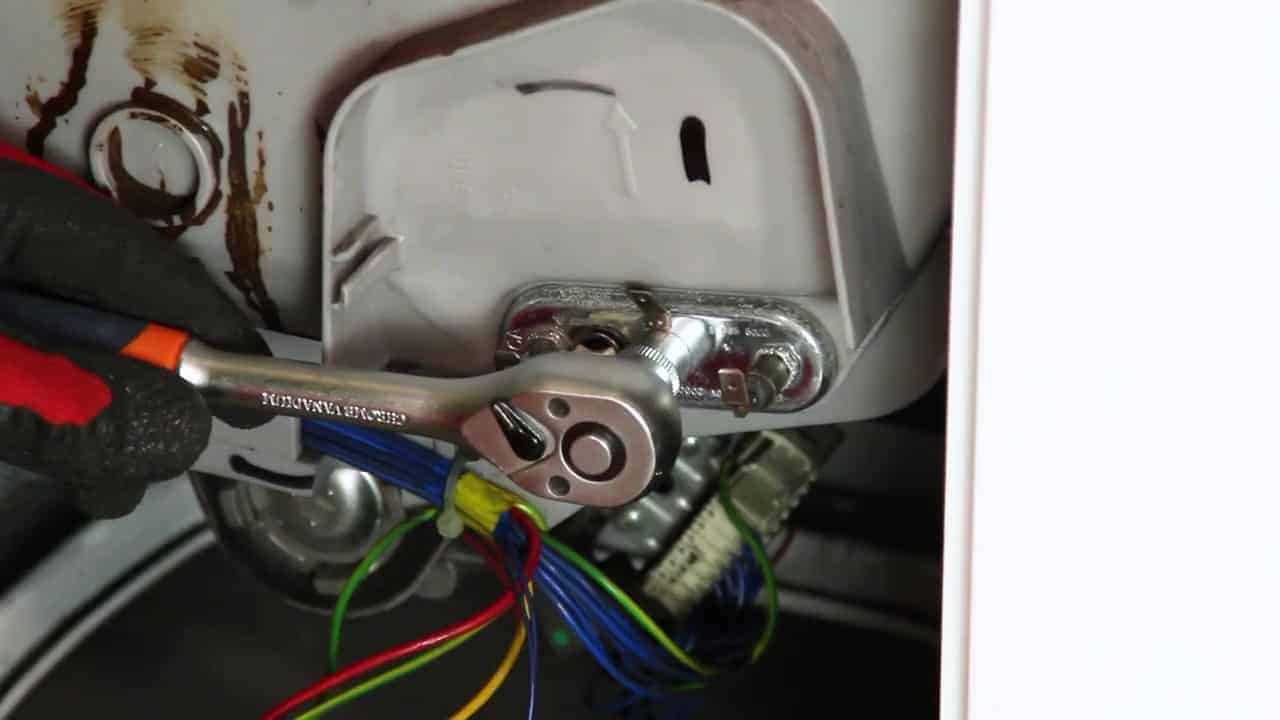

  • Pour cela, desserrez l’écrou qui maintient la résistance. Ainsi, l’extraction de la sonde sera facilitée
  • Tirez la sonde vers vous.
Déconnecter la sonde

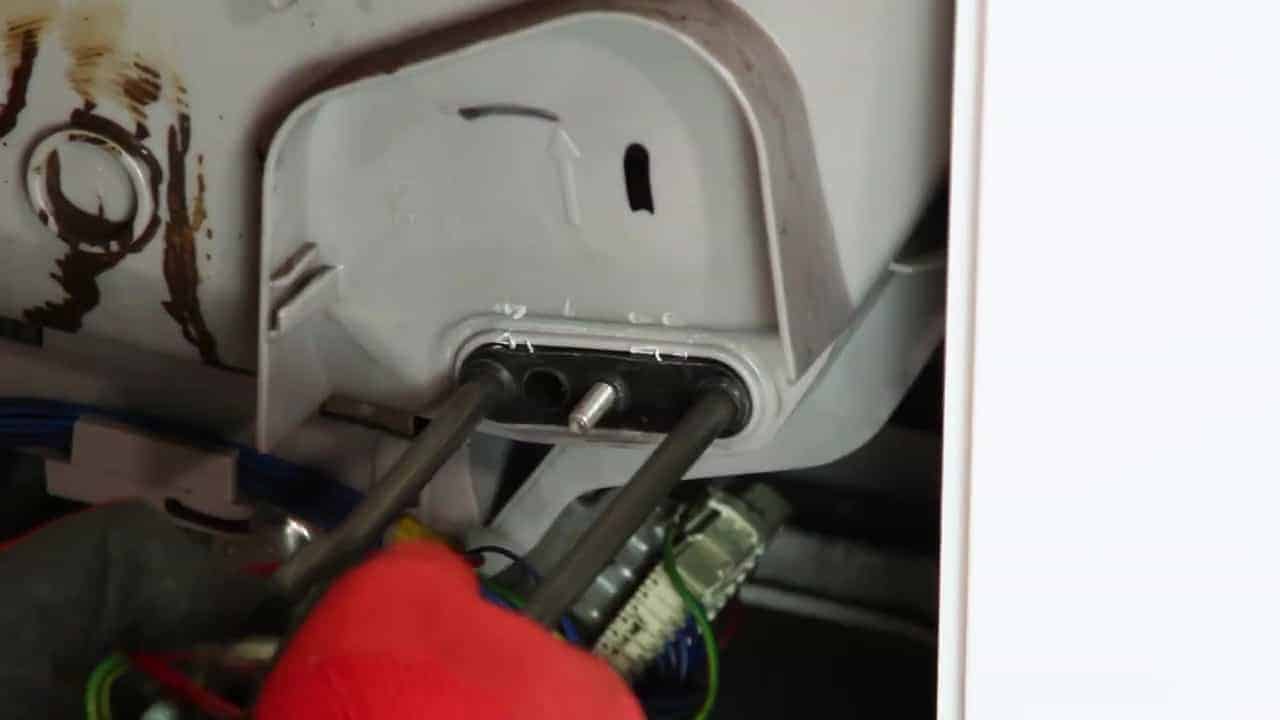

Retirez la résistance

  • À présent, retirez la résistance de son emplacement à l’aide d’une pince ou d’un tournevis,
  • Observez-la afin de détecter d‘éventuelles traces d’usure ou de déformation,
  • Profitez-en pour vérifier également l’état des roulements ainsi que la présence d’un jeu dans le tambour. En effet, en s’affaissant, le tambour peut venir frotter contre la résistance et l’endommager,
  • En retirant la résistance, contrôlez également qu’aucun élément n’est resté dans le fond de son logement comme le crochet de maintien de l’élément chauffant si présent. Cela peut parfois se produire lorsque le composant est très abîmé.

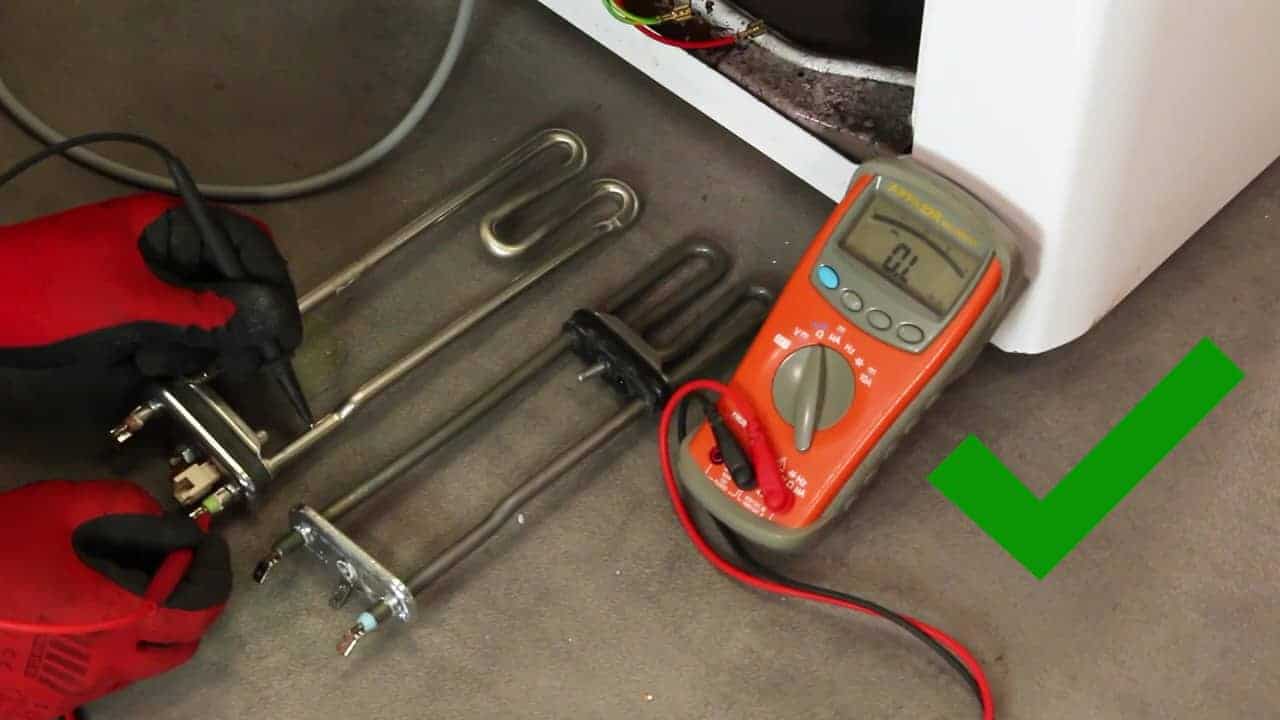

Mesurer la continuité de la résistance

  • Par mesure de sécurité, nous allons contrôler la nouvelle résistance avant de la remplacer,
  • Mesurez la continuité de la nouvelle résistance qui doit être d’environ 26 ohms,
  • En observant le multimètre, nous constatons que c’est bien le cas !
  • L'absence de fuite de courant confirme que la résistance est fonctionnelle.
La valeur de la résistance est bonne

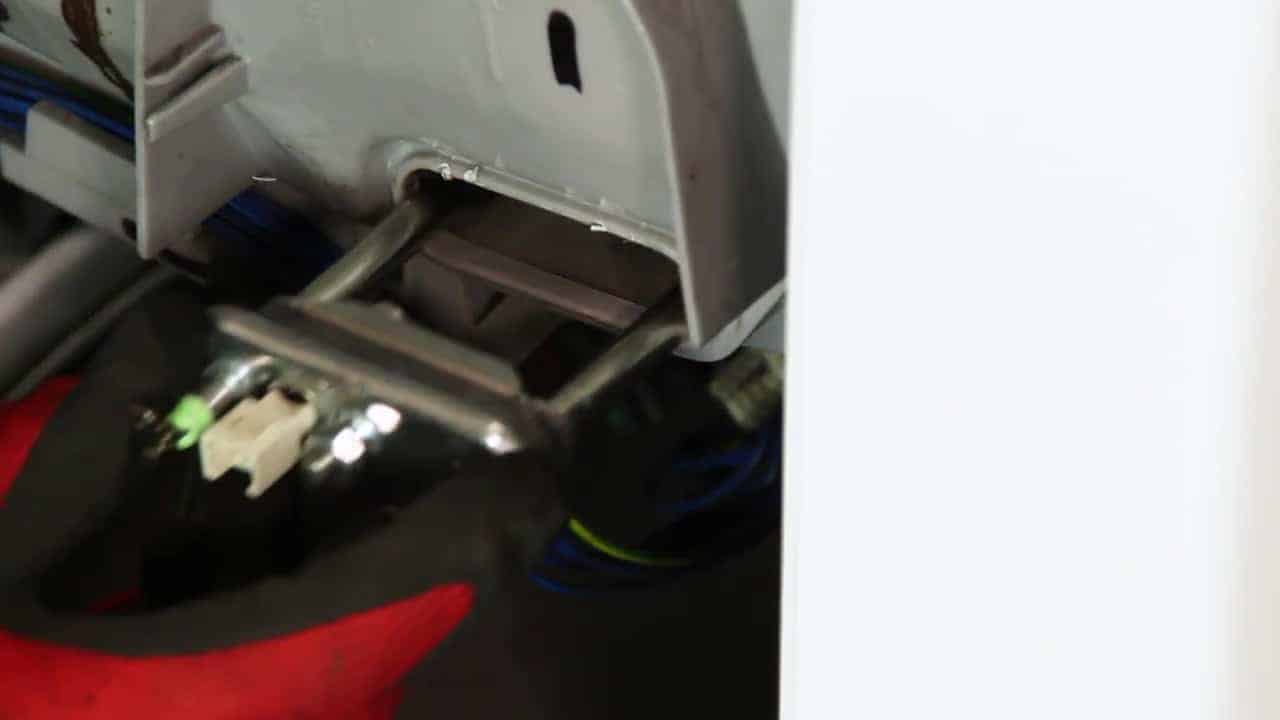

Placez la nouvelle résistance

  • À présent, installer la résistance neuve dans son logement,

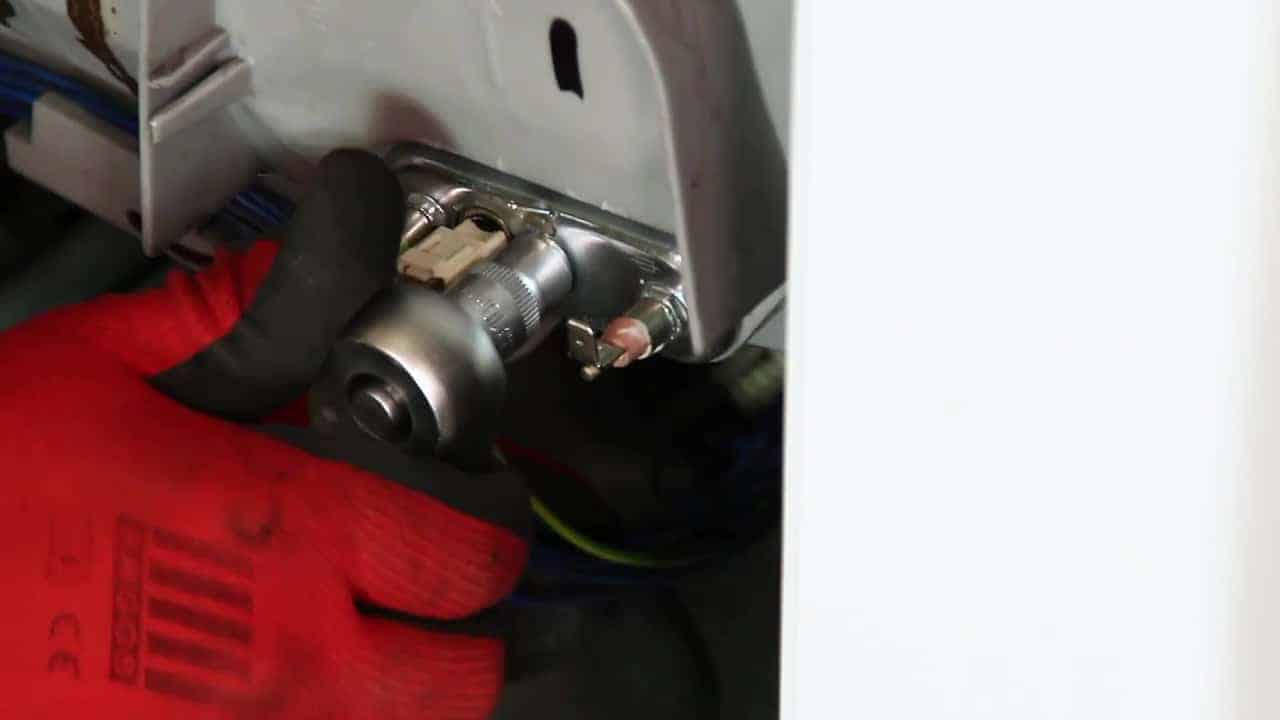

  • Puis, mettez en place la sonde de température avant de revisser l’élément chauffant à l'aide d'une clé à douille,
  • Vérifiez sa bonne fixation en tirant légèrement dessus,
  • Elle ne bouge pas ? C’est qu’elle est bien positionnée,
  • Parfois, il peut s’avérer nécessaire de visser la pièce détachée si aucun crochet n’est prévu dans l’emplacement pour fixer la résistance,
  • Sur le modèle présenté, ce crochet est bien présent.
Trouvez une résistance pour votre lave-linge

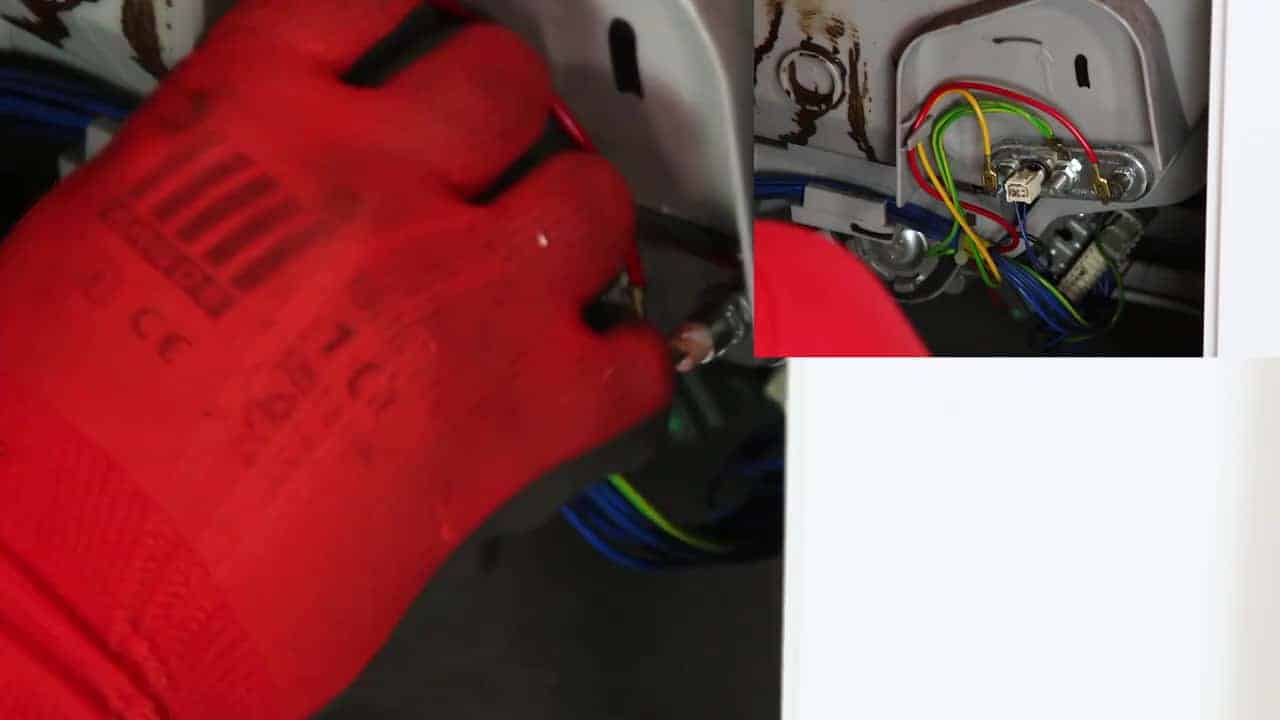

Replacez les câblages

  • Référez-vous à la photo 📸 prise lors de l’étape 2,
  • Maintenant, rebranchez les câblages ainsi que le connecteur.

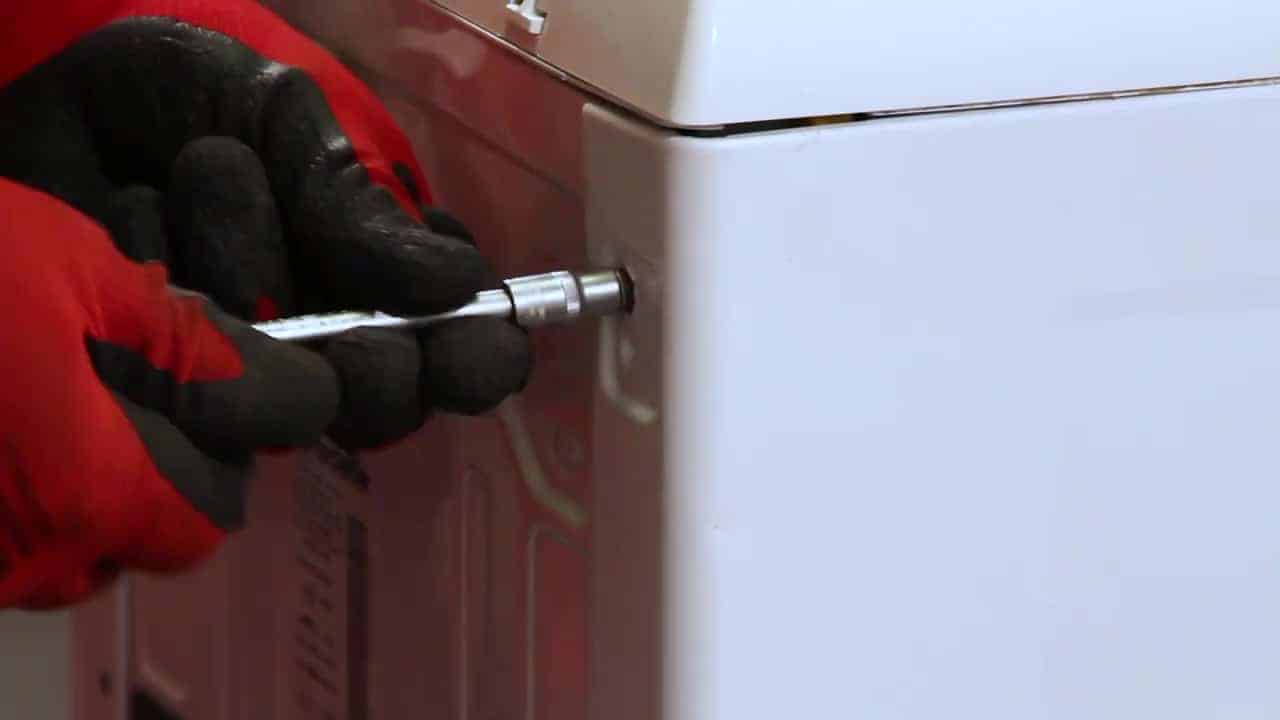

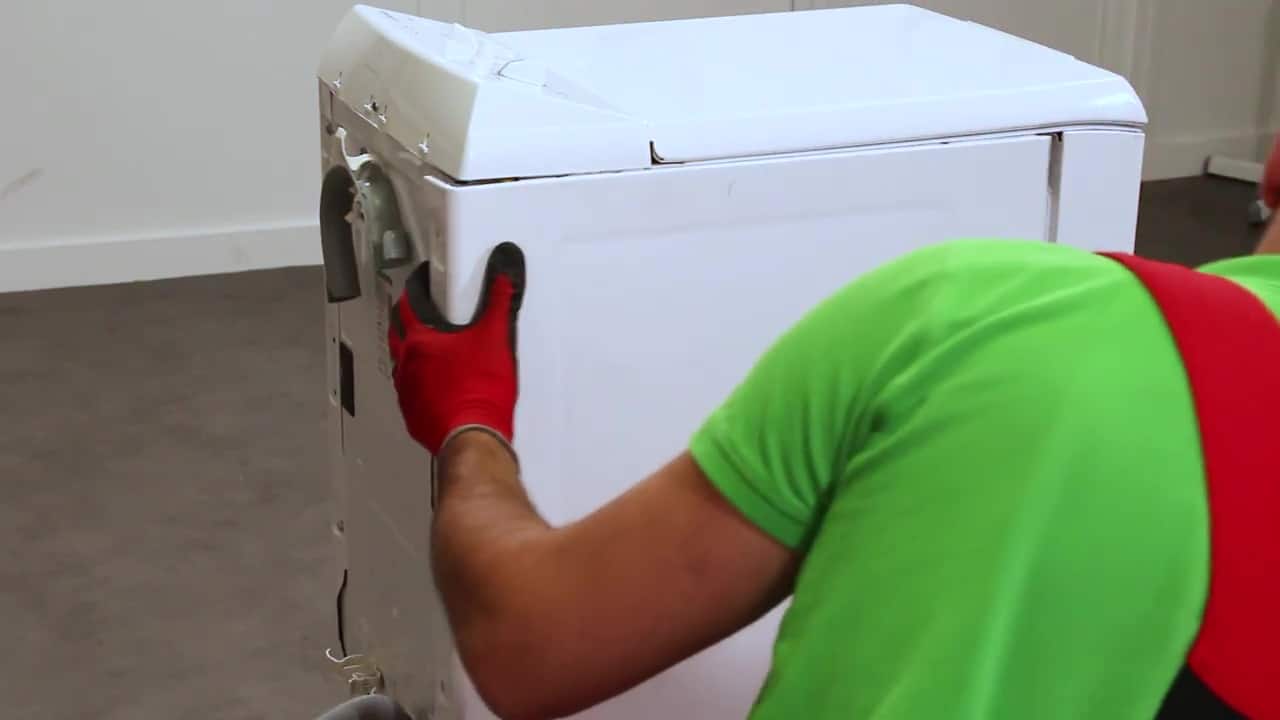

Repositionnez le panneau latéral

  • Pour cette avant-dernière étape, remettez le panneau latéral à sa place,
  • Il ne vous reste plus qu'à le revisser !

Rebranchez l’appareil et testez-le

  • Enfin, vous pouvez rebrancher votre machine à laver et lancer un programme,
  • Tout se passe bien ? Le lave-linge ne disjoncte plus !

Félicitez-vous !

  • Votre lave-linge est de nouveau fonctionnel, vous pouvez l’utiliser et lancer un programme.
  • Bravo pour cette réparation !
Le test est réussi
📗 À lire aussi
Trouvez une pièce détachée pour votre lave-linge

Avouez que vous étiez littéralement en train de péter les plombs 🤯 avec votre lave-linge qui disjonctait sans cesse ? Grâce au diagnostic de la résistance qui s’est avérée défectueuse, nous avons procédé au test puis au changement de la pièce. Résultat : la machine à laver ne disjoncte plus et est de nouveau opérationnelle ! 👌

Nous vous félicitons pour cette réparation, à bientôt pour de nouvelles aventures 👨🏻‍🔧 👩🏻‍🔧 avec SOS Accessoire !
