Votre lave-linge fait des siennes en ce moment et vous n’arrivez plus à le faire fonctionner ? C’est probablement le moteur qui est en cause. Dans cet article nous allons vous expliquer comment démonter et remplacer le moteur de votre lave-linge en quelques étapes.

Trouver une pièce détachée pour réparer mon lave-linge
  1. Comment fonctionne le moteur de votre lave-linge ?
  2. Comment démonter et remplacer le moteur sur un lave-linge frontal ?
  3. Étapes pour démonter et changer le moteur d’un lave-linge top

1. Comment fonctionne le moteur de votre lave-linge ?

> Principe de fonctionnement

Le moteur de votre lave-linge se compose de 3 grandes parties : le stator, le rotor et le tachymètre.
Le stator est la partie fixe du moteur (une bobine de fil de cuivre)

Stator d’un moteur de lave-linge

A l’intérieur de ce stator tourne le rotor, la partie mobile du moteur.

Rotor : partie mobile du moteur d'un lave-linge
Rotor d’un moteur de lave-linge

Le courant électrique va créer un champ magnétique entre le rotor et le stator, ce qui va permettre à l’axe central de tourner et ainsi de mettre en mouvement le tambour de la machine à laver par le biais de la courroie.

Un tachymètre est placé en amont du moteur et permet de contrôler la vitesse de rotation et ainsi de la réguler. En d’autres terme, il permet de dire à la carte électronique à quelle vitesse tourne votre moteur.

> Quels signes indiquent que le moteur doit être remplacé ?

Certains symptômes peuvent vous signaler un problème pouvant incriminer le moteur de votre lave-linge :

  • Le collecteur du moteur de votre lave-linge est trop usé pour recevoir de nouveaux charbons moteur.
  • Les bobinages électriques internes au moteur sont abîmés.
  • Les roulements du moteur font du bruit.
  • La connectique moteur de votre lave-linge a brûlé ou est endommagée.

2. Démonter et remplacer le moteur sur un lave-linge frontal (hublot)

Avant toute intervention, veillez à débrancher l’appareil de sa source électrique. Risque d’électrocution !

Pour un meilleur remontage nous vous conseillons de prendre des photos à chaque étape du démontage de votre lave-linge.
Cette vidéo montre comment accéder au moteur d’un lave-linge frontal
pour remplacer les charbons moteur.

Voici les étapes à suivre pour démonter et remplacer le moteur de votre lave-linge.

  • Vous devez tout d’abord démonter la tôle arrière (trappe de visite) de votre lave-linge ainsi vous accédez au moteur.
Commencez par dévisser le panneau arrière du lave-linge frontal
  • Retirez ensuite la courroie tendue entre le moteur et la poulie du tambour. Vous devez tirer sur la courroie en faisant tourner la poulie. Faites bien attention à vos doigts.
Retirez ensuite la courroie du lave-linge frontal
  • Débranchez le connecteur moteur et le fil de terre (vert et jaune) qui se trouve sur le moteur.

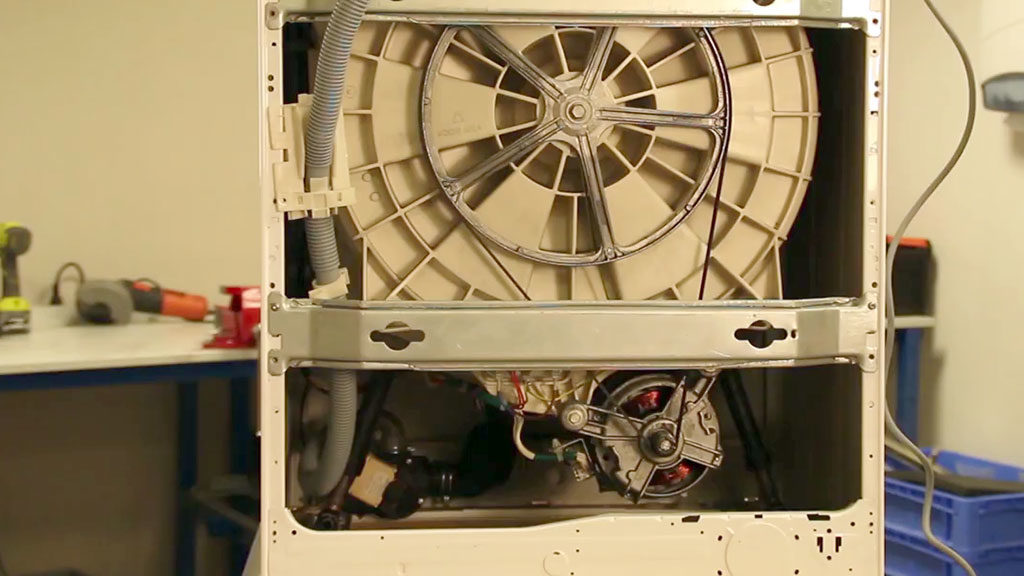

Retirez la barre transversale si présente et repérez la connectique du moteur pour le débrancher
  • Une fois que s’est fait, vous devez pouvoir visualiser la ou les grosses vis de fixation du moteur.

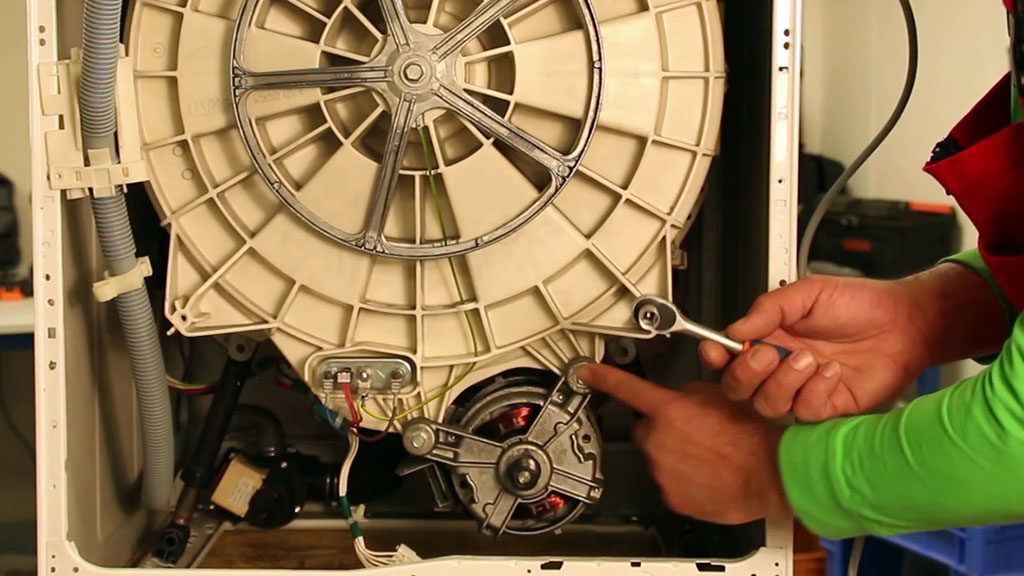

Repérez les boulons qui maintiennent le moteur du lave-linge frontal
  • Avant de continuer, vous pouvez mettre un morceau de carton ou une serviette pliée sous le moteur pour absorber son éventuelle chute.
  • Dévissez ensuite la ou les grosses vis et tirez dessus, le moteur peut soit basculer soit tomber au sol. S’il a basculé vous n’aurez plus qu’à tirer vers vous pour le déboîter et le sortir de son logement.
  • Vous pouvez retirer le moteur soit par la trappe arrière ou par dessous, en basculent légèrement votre lave-linge vers l’avant.

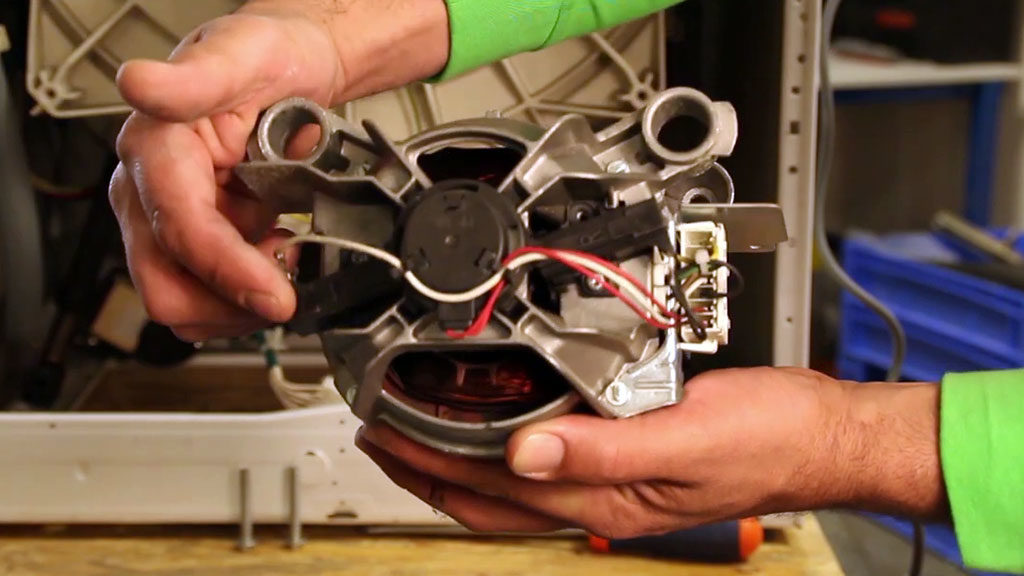

Une fois les boulons retirés, vous pouvez extraire le moteur du lave-linge

Pour passer au remplacement du moteur de votre appareil vous devez suivre ces instructions ci-dessus dans le sens inverse.

3. Changer le moteur d’un lave-linge à chargement par le dessus (top)

Avant de commencer, vous allez peut-être devoir démonter la tôle droite ou gauche, en fonction de la marque et modèle de votre lave-linge.

  • Pour démonter la tôle latérale, vous devrez parfois défaire la plinthe à l’avant en bas de votre appareil. Puis, retirez toutes les vis du panneau.
  • A l’arrière de votre lave-linge, vous devez retirer les vis de la tôle et tirer la vers l’arrière et vers l’extérieur. Le panneau devrait être déboîté.

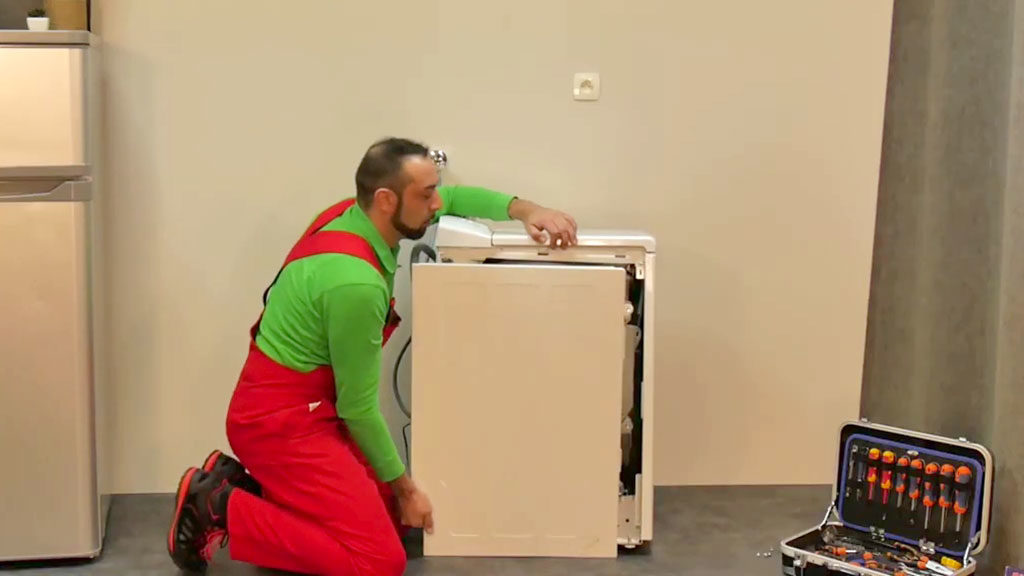

Démonter le panneau latéral du lave-linge top
  • Une fois que c’est fait et que le panneau latéral est démonté vous devez accéder au moteur.
  • Vous devez ensuite retirer la courroie tendue entre le moteur et la poulie du tambour. Vous allez devoir tirer sur la courroie en faisant tourner la poulie. Faites attention à ne pas vous pincer les doigts !

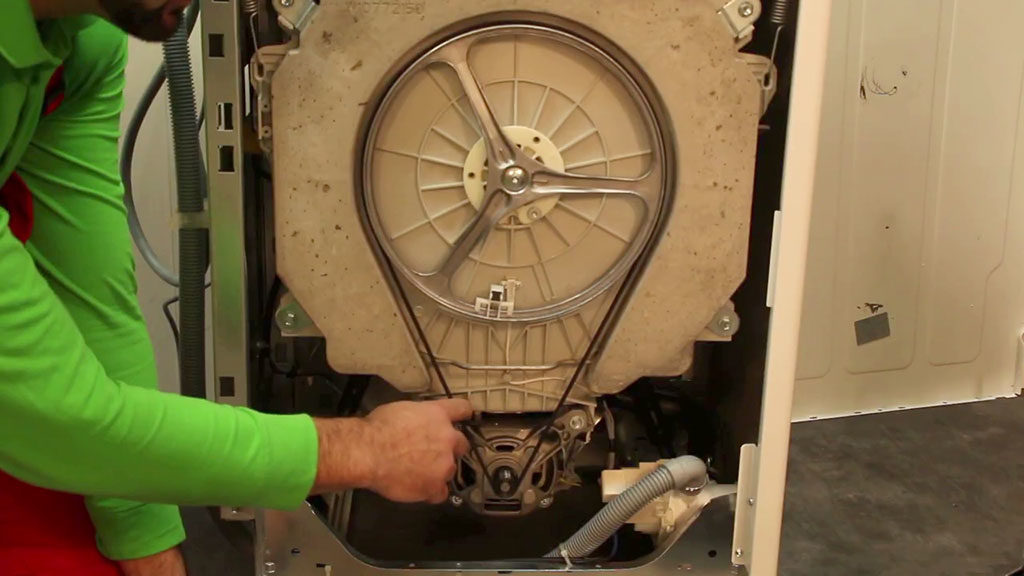

Retirer la courroie du lave-linge top
  • Vous pouvez mettre une protection au sol afin d’absorber la chute éventuelle du moteur, par exemple un carton ou une serviette pliée.
  • Ensuite, retirez la ou les grosses vis (boulons) puis tirez dessus, le moteur peut basculer ou tomber au sol. Si celui-ci bascule, vous n’aurez plus qu’à le tirer vers vous afin de le déboîter et de le l’extraire.

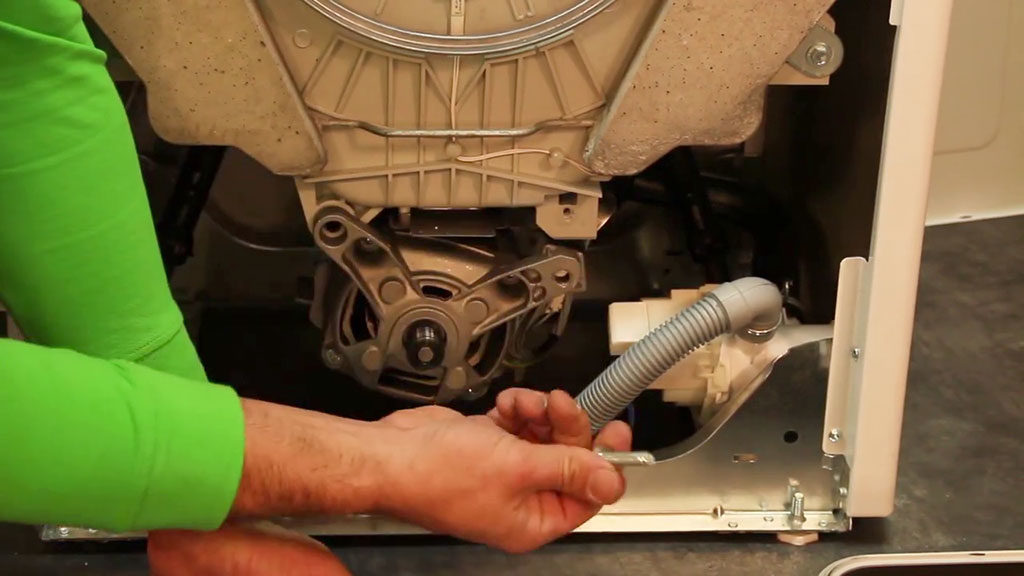

Retirer le ou les boutons maintenant le moteur dans le lave-linge top
  • N’oubliez pas de déconnecter le moteur en retirant, à l’aide d’une pince à bec, le connecteur moteur et le fil de terre (vert et jaune).

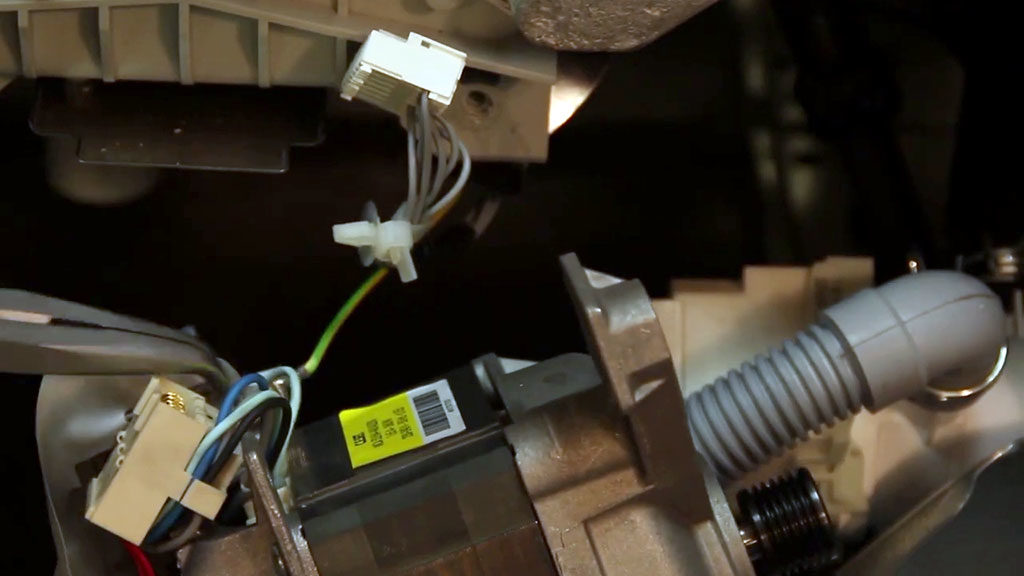

Avant d'extraire le moteur, il faudra retirer sa connectique
  • A ce stade, vous pouvez enfin sortir le moteur par le côté ou par le dessous de votre lave-linge.

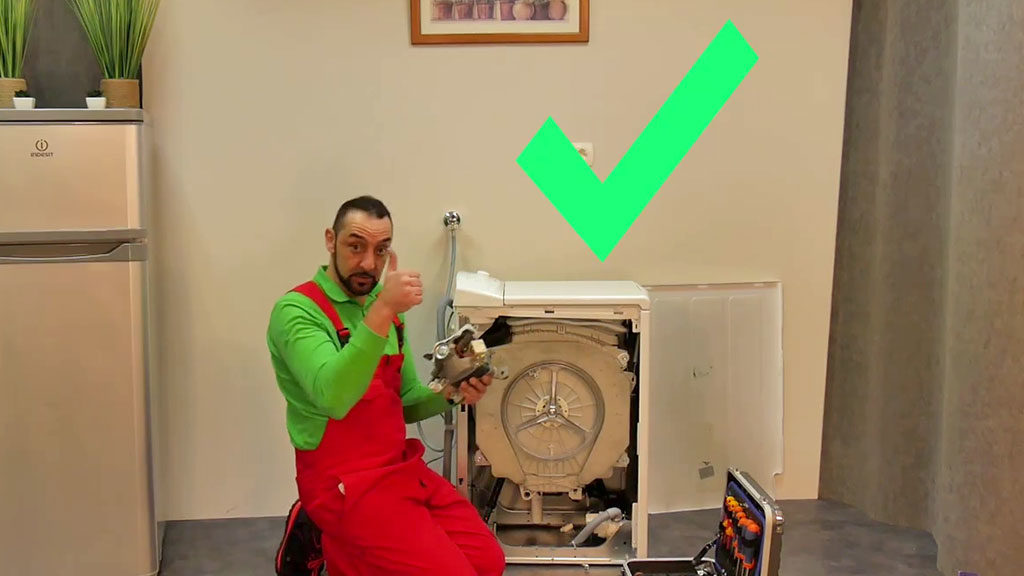

Vous pouvez désormais enlever le moteur pour le remplacer par une pièce neuve

Le remontage du moteur de votre lave-linge se fera dans le sens inverse.

Le moteur étant un peu lourd nous vous conseillons de vous faire aider par une autre personne pour la remise en place de celui-ci.

Nous espérons que cet article vous aura aidé à démonter et à remplacer le moteur de votre machine à laver le linge vous-même.

Maintenant que le moteur est démonté, vous souhaitez remplacer les charbons moteur ? Découvrez ici comment faire : Comment changer les charbons moteur d’un lave-linge ?
