Apprenez ici à remplacer le fusible thermique de votre frigo américain lorsque celui-ci présente ces symptômes : le frigo est complètement pris en glace. L’appareil ne produit plus assez de froid ? Il est possible que le problème vienne d’un fusible thermique défectueux. Ce composant de sécurité empêche la surchauffe des éléments chauffants, comme ceux du système de dégivrage, en coupant le circuit en cas de température excessive.

Dans ce tutoriel, nous vous expliquons pas à pas la procédure pour tester et remplacer le fusible thermique de votre frigo.

Tester et remplacer le fusible thermique du frigo américain
Voir plus
Outils nécessaires
gants de sécurité
Des gants de sécurité
multimetre
Un multimètre
Un tournevis plat
Un tournevis plat
Pince coupante
Une pince coupante
Tournevis Cruciforme
Un cruciforme
Rilsan - Serflex
  • Des colliers Rilsan
À lire avant de démarrer toute intervention !

Il est indispensable de débrancher électriquement votre appareil car il y a un risque d’électrocution !

Démontage côté compartiment réfrigérateur

Première étape, débranchez l’appareil.

  • Commencez le démontage par la partie réfrigérateur de votre appareil,
  • Sortez tous les accessoires du frigo afin de retirer le carter qui se trouve au fond,
  • Enfilez votre paire de gants,
  • À présent, retirez les deux vis du bas et ôtez les deux caches vous donnant l’accès à 2 autres vis qu’il faudra également retirer.

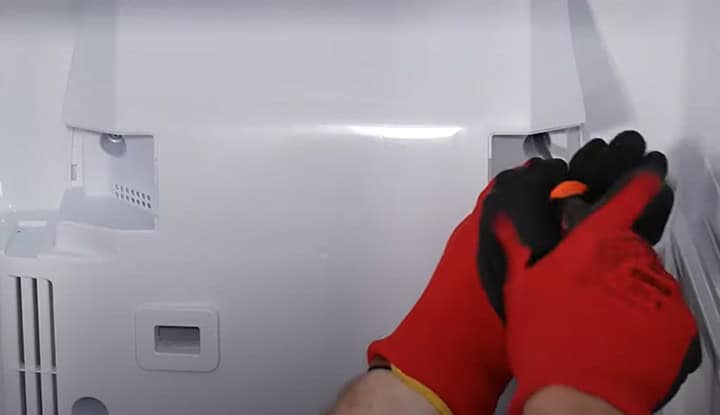

Enlever les 2 vis sous les caches

Accédez à votre fusible thermique

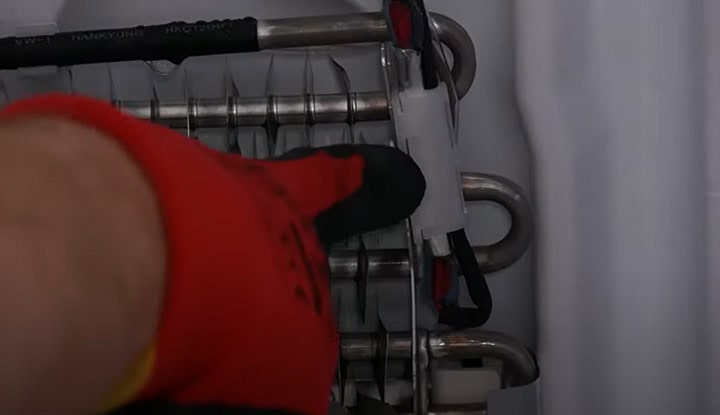

Le fusible thermique côté réfrigérateur

Retirez délicatement le carter en faisant attention aux deux connecteurs qui le retiennent. Le fusible thermique se trouve juste derrière.

Contrôle du fusible thermique du frigo américain

Vous aurez besoin de votre multimètre pour tester votre fusible thermique.

  • Dans un premier temps, mettez-le en position ohmmètre ou 200 Ohms,
  • Mettez vos pointes de touche sur le connecteur avec les fils rouges

Si vous trouvez une valeur de 0,1 Ohm le fusible est fonctionnel.
Au contraire, si vous ne trouvez pas de valeur, cela indique que le fusible est coupé et il sera nécessaire de le remplacer. Toutefois, si le fusible est bon, nous vous conseillons de tester la sonde grâce à la vidéo ci-dessous. Par contre, si la sonde est fonctionnelle, cela indique que la panne rencontrée est due à une carte de puissance défectueuse. Dans ce cas, n’hésitez pas à nous contacter pour une assistance technique.

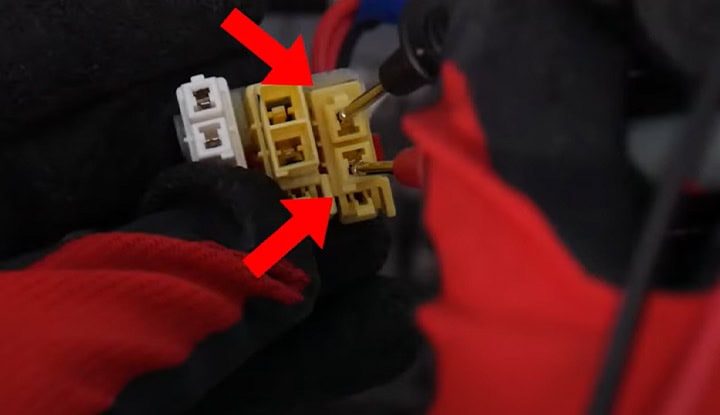

Les tests avec le multimètre sur le fusible thermique

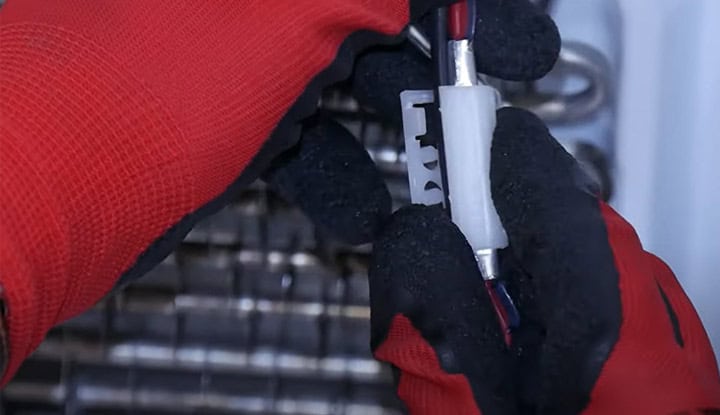

Remplacement du fusible thermique

  • En premier lieu, coupez le rilsan,
  • Utilisez un tournevis plat pour extraire le fusible de son cache,
  • Maintenant, prenez le nouveau fusible et mettez-le en place,

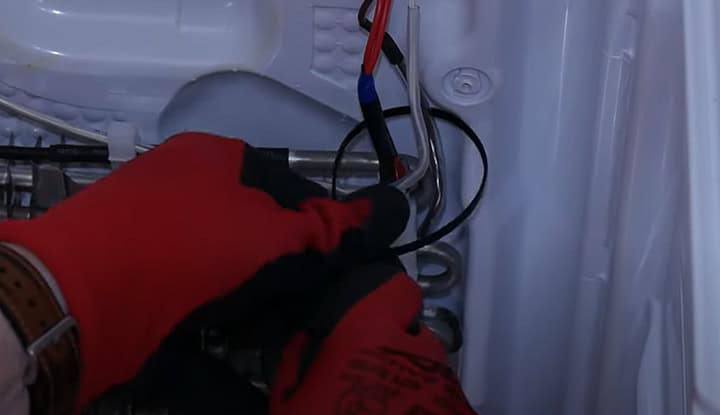

  • Positionnez le connecteur, rebranchez-le et remettez un nouveau rilsan.

Remontage de l’appareil frigorifique

  • À présent, vous pouvez remettre le carter. N’oubliez pas les deux connecteurs !
  • Enfin, remettez les caches et les accessoires : tiroirs, clayettes.

Réparation côté compartiment congélateur du frigo américain

Les étapes pour accéder au fusible thermique de la partie congélateur

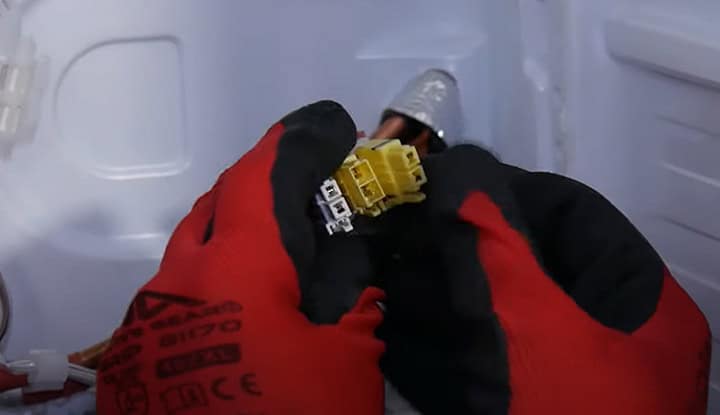

Déconnectez le fusible thermique

Procédez à la même étape que pour celle du réfrigérateur.

  • Tout d’abord, commencez par retirer les 4 vis et tirez délicatement le carter pour ne pas le casser,
  • Débranchez le connecteur du ventilateur et mettez-le de côté,
  • Coupez les deux colliers rilsan à l’aide de la pince coupante,
  • Déconnectez le fusible thermique,
  • Retirez le cache fixé à l’aide d’un petit tournevis plat,
  • Enfin, déclipsez le fusible de son cache.

Mise en place de la pièce de rechange

  • Vous pouvez passer à l’installation du fusible thermique neuf,
  • Mettez la nouvelle pièce dans son cache et faites-le glisser dans l’évaporateur puis reclipsez le cache.

Remontage des éléments du compartiment congélateur

  • Rebranchez le connecteur à son groupe,
  • Remettez les deux colliers de serrage,
  • N’oubliez pas de reconnecter le ventilateur,
  • Ensuite, vous pouvez revisser,
  • Complétez cette réparation en repositionnant tous les accessoires.

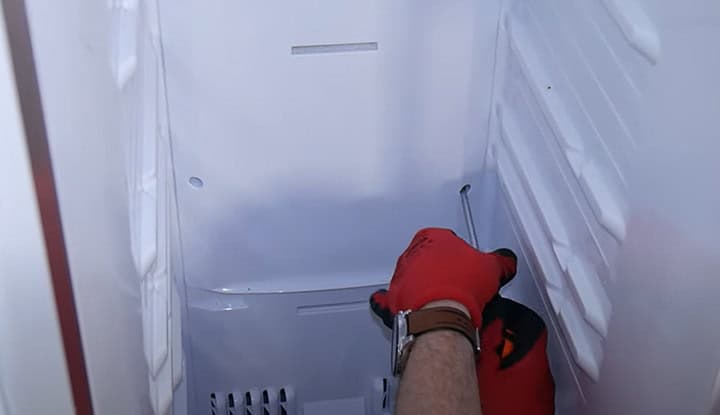

Remontez la partie congélateur une fois le fusible changé
Trouvez un fusible thermique pour votre frigo

Tester et remplacer le fusible thermique de votre frigo américain peut sembler technique, mais avec les bons outils et un peu de méthode, c’est une opération tout à fait réalisable. Ce composant joue un rôle essentiel dans le système de dégivrage, et son dysfonctionnement peut entraîner des pannes coûteuses ou une mauvaise conservation des aliments. En suivant les étapes de diagnostic et de remplacement décrites dans cet article, vous gagnez en autonomie tout en assurant le bon fonctionnement de votre appareil.
