Changer l'éclairage d'un four

Le four est un appareil électroménager incontournable de nos cuisines. Il nous permet de cuire de bons petits plats tels que gratins, pizzas ou de savoureuses pâtisseries.

Mais, pour surveiller leur cuisson sans ouvrir la porte, il est important que l’éclairage du four soit opérationnel. Dans le cas contraire, nul autre choix que d’ouvrir la porte du four, ce qui n’est pas recommandé. En effet, cela va perturber le fonctionnement du thermostat du four qui devra réguler à chaque fois pour maintenir la température sélectionnée. En plus, vous risquez de rater la cuisson de certains plats comme le soufflé qui risque de retomber … à jamais !

Certes, il est possible de se passer de lumière dans le four quelque temps mais point trop non plus. D’autant que c’est une réparation assez simple à réaliser soi-même.

Dans cet article, vous apprendrez à remplacer une ampoule défectueuse mais également à tester puis changer le boîtier complet d’une lampe qui serait défaillante.

C’est parti pour faire toute la lumière sur cette réparation ! 💡

➖ Appareil utilisé pour la vidéo : Four Scholtès modèle BC 199D

Outils nécessaires

Une paire de gants de protection, un multimètre, un tournevis plat,
un tournevis cruciforme et un cintre en métal (ou une ficelle).

Étape 1 : Changer l’ampoule du four

Lorsque votre four ne s’allume plus correctement, ou plus du tout, la première chose à faire est de vérifier si l’ampoule n’est pas défectueuse.

Pour cela, retirez le hublot protecteur de la lampe et glissez votre main dans l’emplacement afin de tirer sur l’ampoule et l’enlever. Vous pourrez ensuite la remplacer par une nouvelle ampoule.

Effectuez un test. Si la lumière ne s’allume toujours pas, il faudra changer la lampe complète.

Sur ce modèle d’appareil Scholtès, les deux lampes sont identiques. Il y en a une de chaque côté dans la cavité du four. La procédure de contrôle et de remplacement sera identique pour ces deux boîtiers d’éclairage.

⚠️ Avertissement sécurité⚠️

Afin d’éviter tout risque d’électrocution,
assurez-vous d’avoir bien débranché votre appareil avant toute manipulation technique.

Étape 2 : Démonter l’appareil

Démontez le panneau supérieur ainsi que le panneau arrière. Veillez à porter des gants de sécurité pour éviter toute coupure car les panneaux sont tranchants !

Commencez par le panneau supérieur en prenant soin de ne pas endommager le connecteur électrique. Ensuite, passez au panneau arrière en faisant bien attention de ne pas arracher le câblage lorsque vous retirerez le panneau.

La connectique des lampes se trouve de chaque côté de l’appareil, sur les parties latérales (voir cercles rouges sur la photo ci-contre).

Nous allons tester leur tension dans l’étape suivante !

Étape 3 : Tester la tension des lampes du four

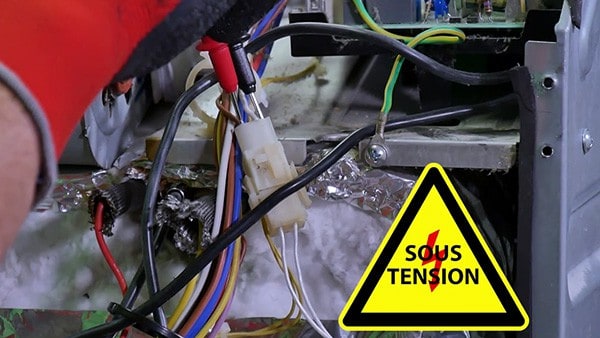

À présent, contrôlez la présence de tension qui doit alimenter la lampe latérale gauche de votre four.

Cette vérification vous permettra de déterminer si le souci vient de la lampe (du boîtier) qui serait cassée ou bien de l’alimentation électrique. Cet éclairage est alimenté en 230 Volts courant alternatif, il faudra donc régler votre multimètre sur ce calibre.

L’appareil rebranché, laissez votre four éteint mais avec sa porte ouverte pour déclencher l’alimentation de la lampe afin de procéder au test.

Pour cela, prenez vos pointes de touche en prenant garde de ne pas entrer en contact avec un autre câblage et mettez-les dans le connecteur (connecteurs à l’opposé de la bande en aluminium).

⚠️ Soyez très prudents
lors de cette manipulation
car l’appareil est sous tension !! ⚡

Prendre la mesure

Résultat dans notre exemple :
La tension qui s’affiche est de 229 Volts. Cela indique que la lampe est bien alimentée électriquement.
Par contre, cela nous confirme que le problème d’éclairage ne provient donc pas du connecteur d’alimentation, mais bien de la lampe elle-même.
Il va donc falloir remplacer le boîtier complet.

💡 Si toutefois, vous n’aviez pas trouvé de tension,
cela signifie qu’il y a un faux contact
ou bien qu’un fil est coupé.
Dans ce cas, débranchez l’appareil
puis suivez les fils
jusqu’à la carte électronique.
Contrôlez le câblage et assurez-vous
que tout soit en ordre
(usure, coupure …).

Étape 4 : Changer la lampe complète du four

⚠️ Afin d’éviter tout risque d’électrocution,
assurez-vous d’avoir bien redébranché votre appareil pour cette étape.

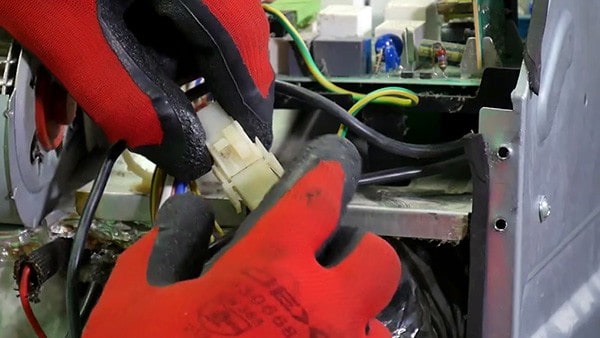

Débranchez tout d’abord le connecteur. C’est très simple, il suffit de le tenir et de tirer sur les pattes.

Pour déclipser le hublot de la lampe dans le moufle, prenez le tournevis plat et faites levier entre la cavité du four et le hublot. Lorsque les deux côtés sont débloqués, tirez dessus pour accéder à la lampe défectueuse puis retirez-la.

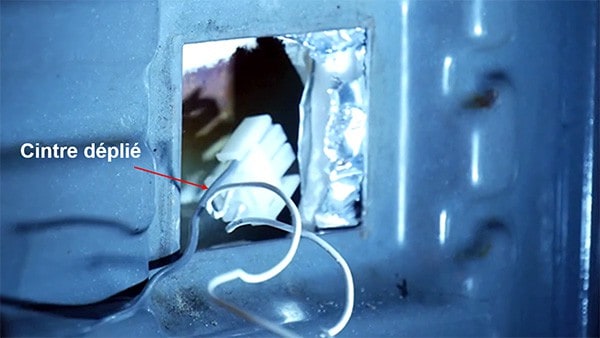

C’est à ce moment précis que le cintre en métal (ou la ficelle) entre en jeu … 🎲

Dépliez ce dernier afin d’insérer son extrémité dans la fiche de branchement du boîtier de lampe. Puis passer l’ensemble par le trou du hublot afin de les faire sortir à l’arrière du four en remontant légèrement.

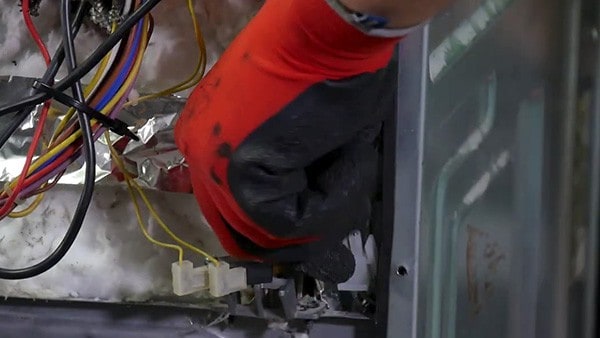

Vous devriez les voir ressortir derrière le four et pouvoir ainsi connecter le câblage à l’appareil.
Sans cette astuce, cela sera bien plus fastidieux car vos doigts ne sont ni assez fins ni assez long … En plus, vous éviterez ainsi tout risque de coupure ! 🩹

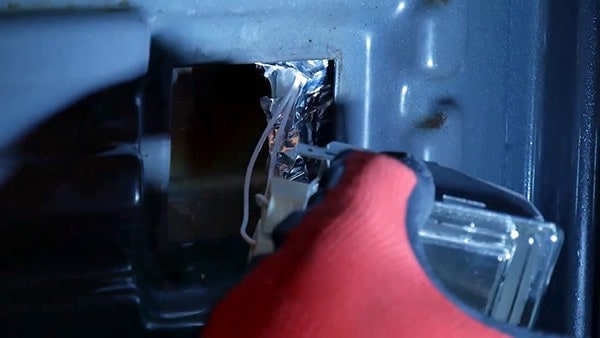

Pour terminer, reclipsez le hublot en veillant à bien respecter le sens initial ⚠️ pour ne pas forcer ou tirer sur le câblage.

Débrancher le connecteur de la lampe
Débrancher le connecteur de la lampe

Étape 5 : Reconnecter le four et tester l’élément

Maintenant que la lampe neuve est placée, rebranchez votre four et tester l’éclairage en allumant l’appareil.

C’est Versailles ici ! ⚜️ (ou presque 😉), la lumière fonctionne de nouveau 💡. La pièce remplacée est opérationnelle et était bien la cause de la panne d’éclairage de votre four.
Si nécessaire, répéter les mêmes étapes pour la 2ème lampe.

Procédons maintenant au remontage de l’appareil.

Étape 6 : Remonter le four

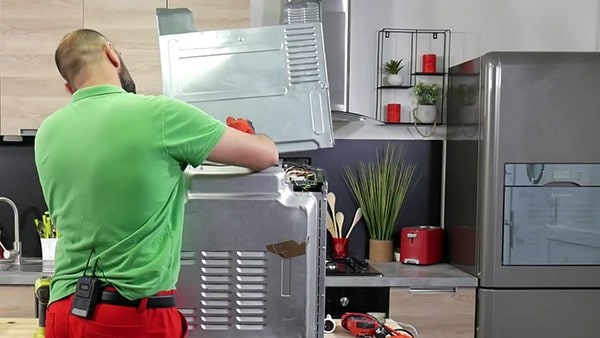

À présent, remontez le four en commençant par refixer le panneau arrière, puis supérieur.

Faites un test final pour vous assurer que tout fonctionne correctement : c’est terminé !

Vous savez désormais comment tester puis remplacer l’éclairage de votre four. 💡

Revisser les 2 panneaux
Revisser les 2 panneaux

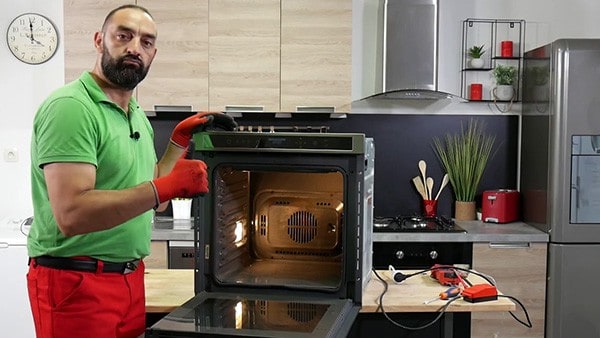

Test réussi : la lumière du four refonctionne !
Et la lumière fut !

Lorsque la lumière de votre four fonctionne mal ou plus du tout, un changement de pièce est souvent nécessaire. Parfois, il suffira simplement de remplacer une ampoule défectueuse, d’autres fois ce sera la lampe complète qu’il faudra changer. Dans notre exemple, nous avons testé chaque élément, puis réparé la panne de lumière grâce au remplacement des pièces détachées. Cette manipulation est simple et accessible à tous, même aux novices !

Vous serez fiers de vous, et pourrez de nouveau saliver en admirant votre plat en train de cuire dans le four !

En attendant de passer à table, n’hésitez pas à partager votre expérience en laissant un commentaire en bas de l’article ou à nous solliciter pour toute question supplémentaire.
À bientôt pour de nouveaux tutoriels ! 🧰 ⚒
