Comment remplacer le roulement de tambour de mon lave-linge top - coté gauche

Avec cet article, changer vous-même le roulement de tambour du côté gauche de votre lave-linge Top. Courroie, poulie, joint… vous trouverez toutes les étapes pour changer facilement et rapidement la pièce défectueuse.

Si vous souhaitez changer le roulement de tambour de votre machine à laver à chargement frontal, jetez un œil à cet article.

Besoin de démonter le côté droit de votre lave-linge top, n’hésitez pas à consulter cet article.

Pourquoi changer le roulement de son lave-linge Top ?
Avertissement sécurité

  1. Démonter et enlever le panneau latéral
  2. Retirer la courroie et la poulie
  3. Enlever le roulement défectueux
  4. Installer le nouveau roulement
  5. Remonter la poulie et la courroie
  6. Remettre le panneau latéral

Pourquoi remplacer le roulement du tambour d’une machine à laver ?

Votre machine à laver top possède de chaque côté, gauche et droit, des roulements à billes, qui permettent de faire tourner correctement la cuve de votre lave-linge. Mais quand l’un ou des deux ou les deux roulements sont endommagés, le tambour ne tient plus en place, ce qui peut provoquer des problèmes :

  • Une fuite d’eau de couleur orange en dessous de la machine
  • Un bruit fort et sourd pendant l’essorage
  • Un espace considérable entre le joint de hublot et le tambour.

Si votre électroménager présente un de ces symptômes, c’est le moment de remplacer le roulement car plus l’usure est grande plus cela entraîne une dégradation de la cuve de votre lave-linge.

Les outils nécessaires à l’opération : un tournevis, un tournevis plat, une clé à cliquet et des gants de protection.

tournevis-cruciformetournevisclé à cliquetgants-securite

Avant de remplacer la pièce défectueuse, pensez à débrancher la prise électrique de l’appareil et couper l’arrivée d’eau. Laissez votre lave-linge débranchée au moins 10 minutes avant d’intervenir pour permettre aux condensateurs de se décharger. Protégez-vous les mains avec des gants.
Trouver une pièce détachée pour réparer mon lave-linge

Comment changer le roulement de tambour de votre lave-linge ?

Infos pratiques
Pour faciliter votre travail, il est fortement conseillé : d’entreposer, dans l’ordre de démontage, les différents éléments de la machine afin notamment de ne pas mélanger les pièces de visserie.

Étape 1 : Démonter et enlever le panneau latéral

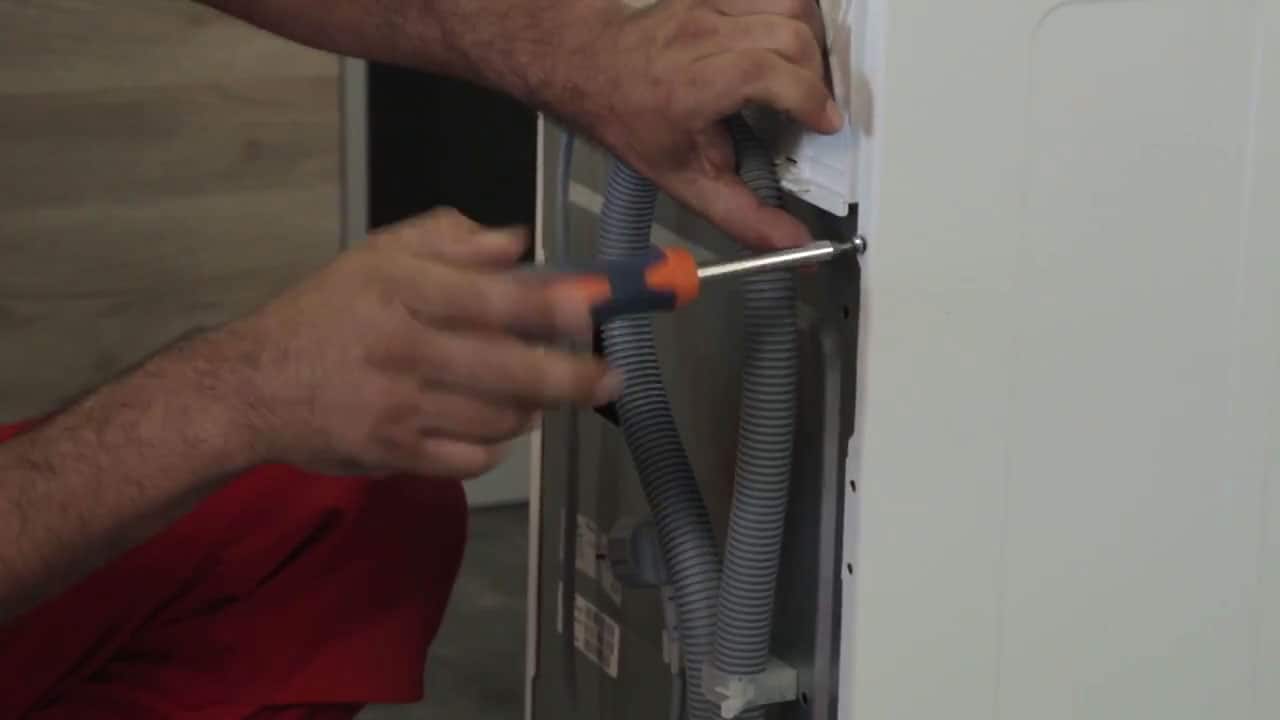

Enlever les vis du panneau latéral

Commencez par dévisser le panneau latéral gauche de votre machine à laver Top.

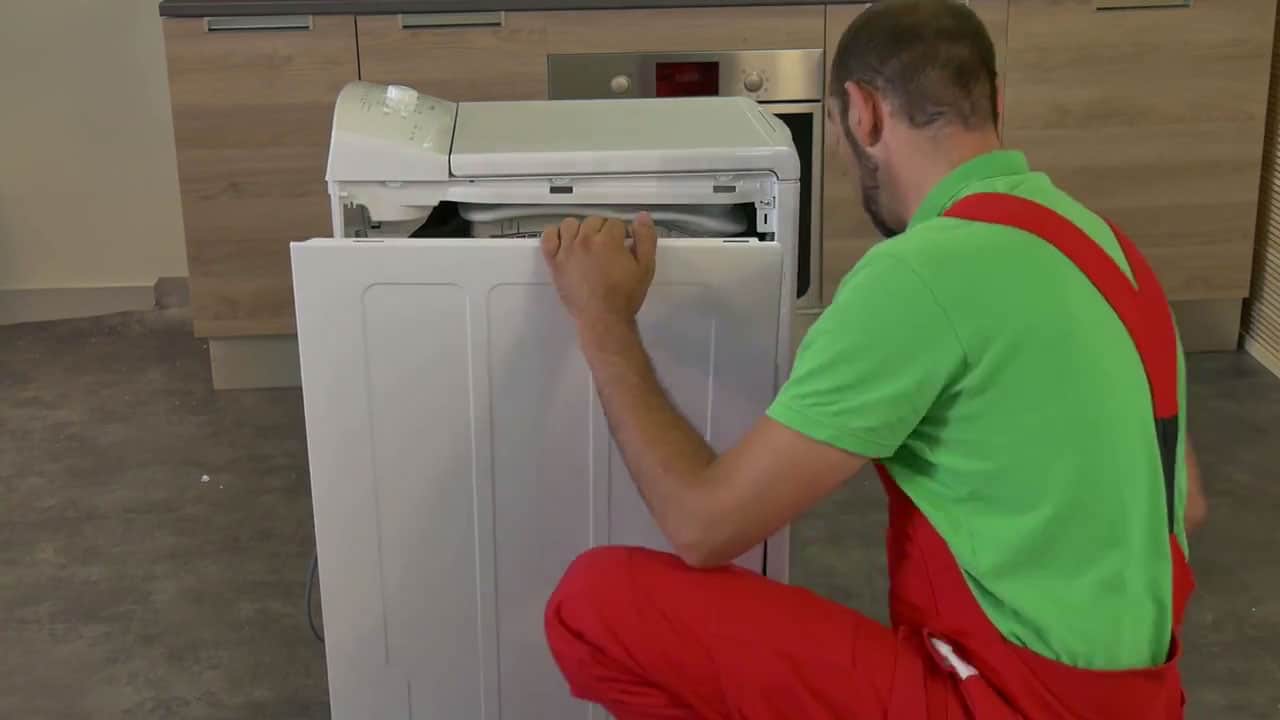

Enlever le panneau latéral une fois les vis enlevés

Puis déboîtez le panneau latéral.

Étape 2 : Retirer la courroie et la poulie

enlever-courroie

Enlevez la courroie en tirant vers l’extérieur avec 2 doigts.

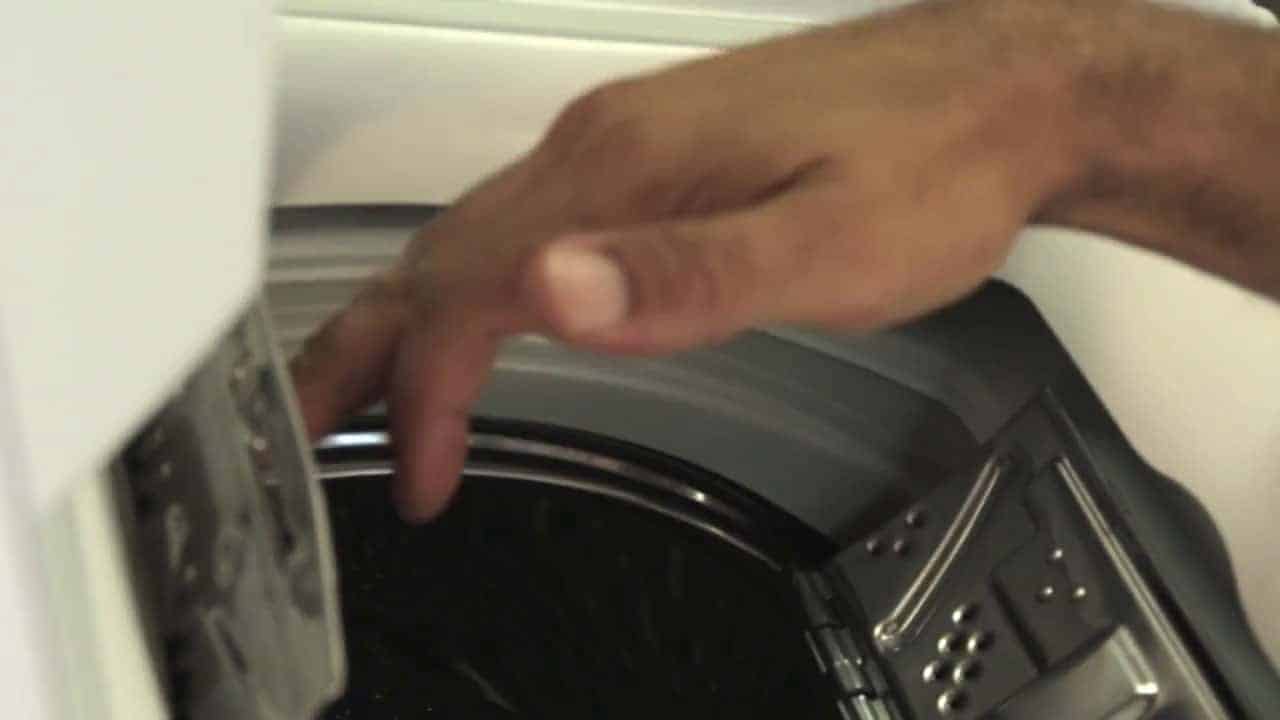

Ouvrir-portillons

Ouvrez les portillons, pour avoir un meilleur appui et bloquer la porte.

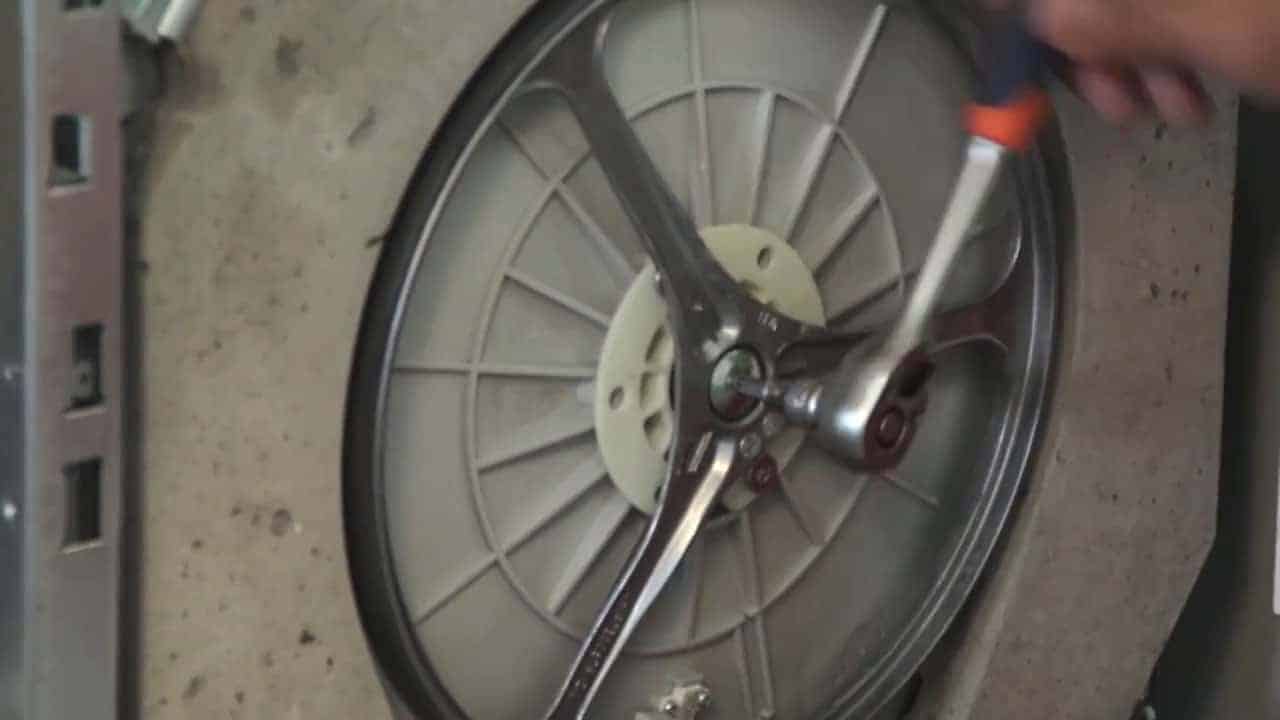

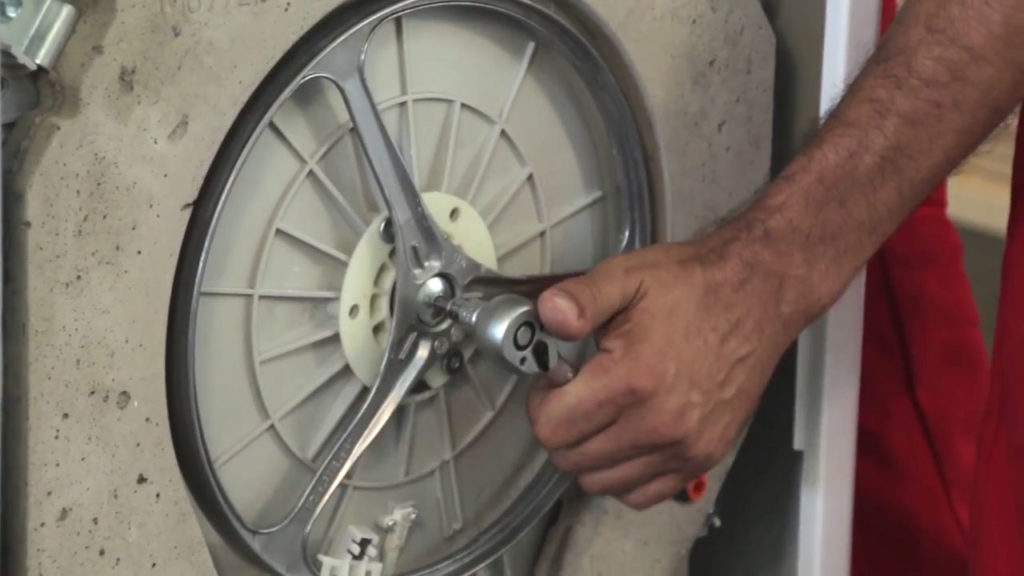

Dévisser la poulie avec une clé à cliquet

À l’aide d’une clé à cliquet, enlevez la vis.

Sens averse aiguille d'une montre

Tournez la vis dans le sens inverse des aiguilles d’une montre.

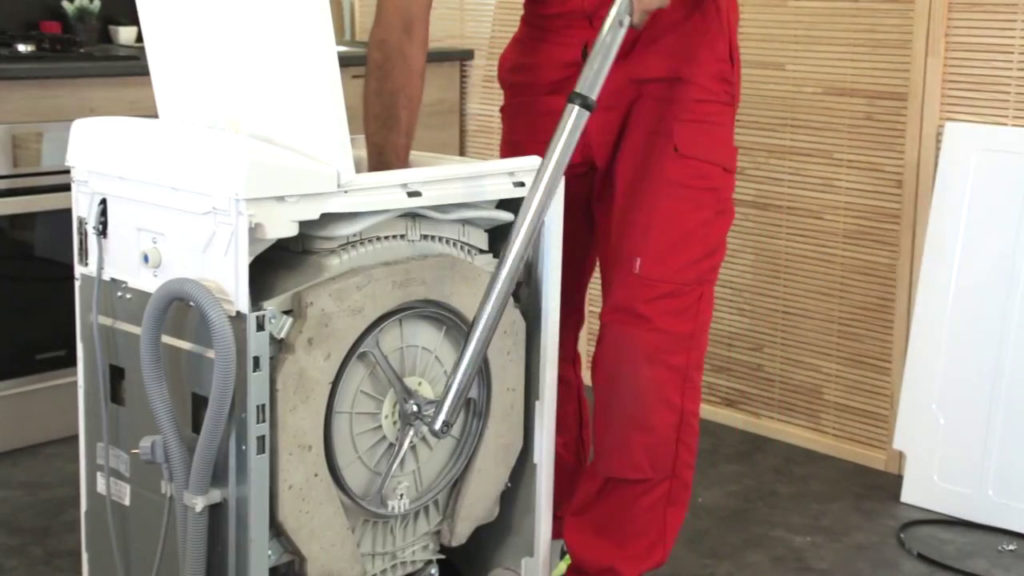

Dévisser la poulie avec une barre

Si la vis est trop dur à tourner, aidez-vous d’une barre. Elle décuplera votre force.

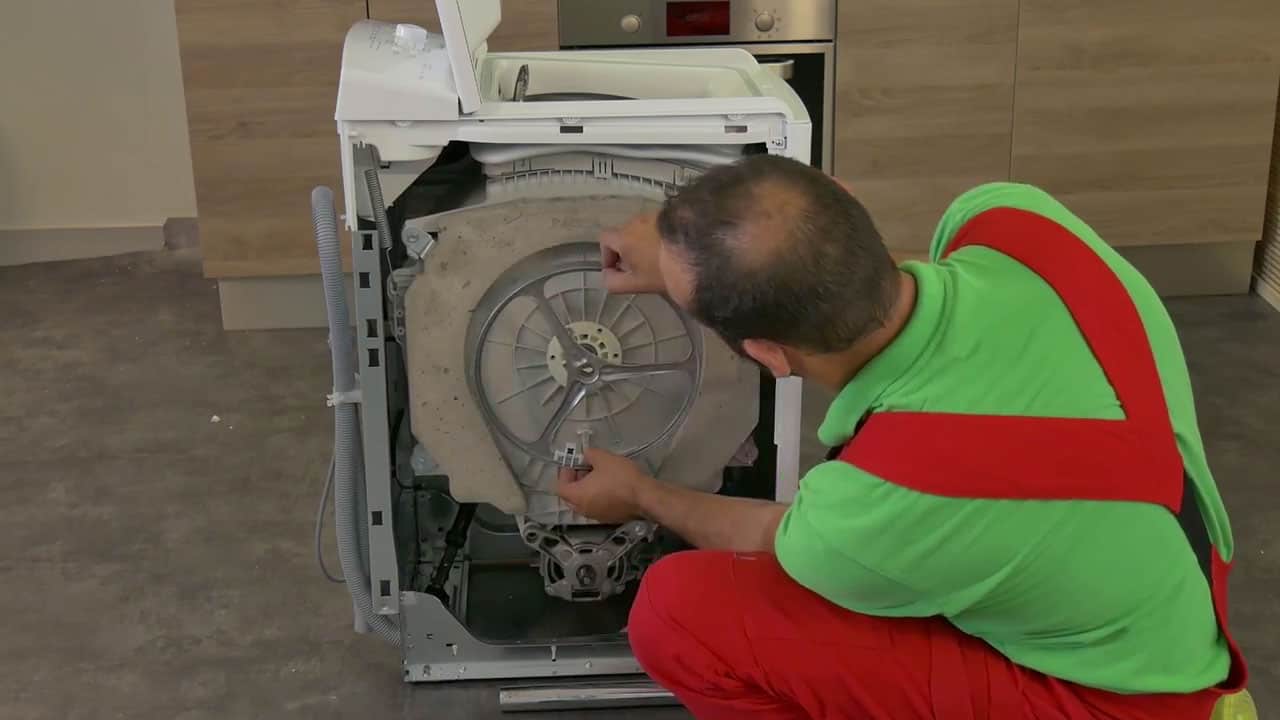

Tirer la poulie pour la déloger de son emplacement

Jouez avec la poulie pour la faire sortir. Rangez-y la vis pour ne pas la perdre.

Étape 3 : Enlever le roulement défectueux

Dévisser la palier à roulement avec la clé à cliquet

Toujours avec la clé à cliquet, dévissez les 2 autres vis.

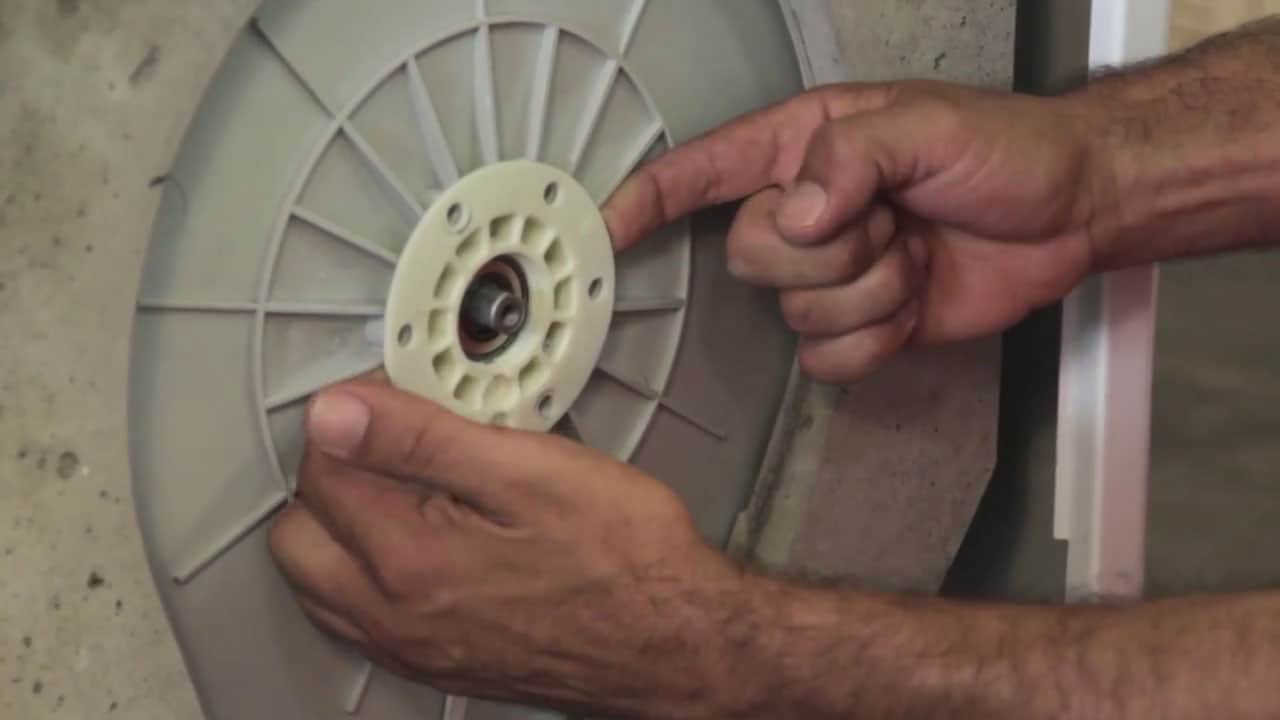

Enlever le palier

Une fois les vis enlevés, vous pouvez sortir le roulement.

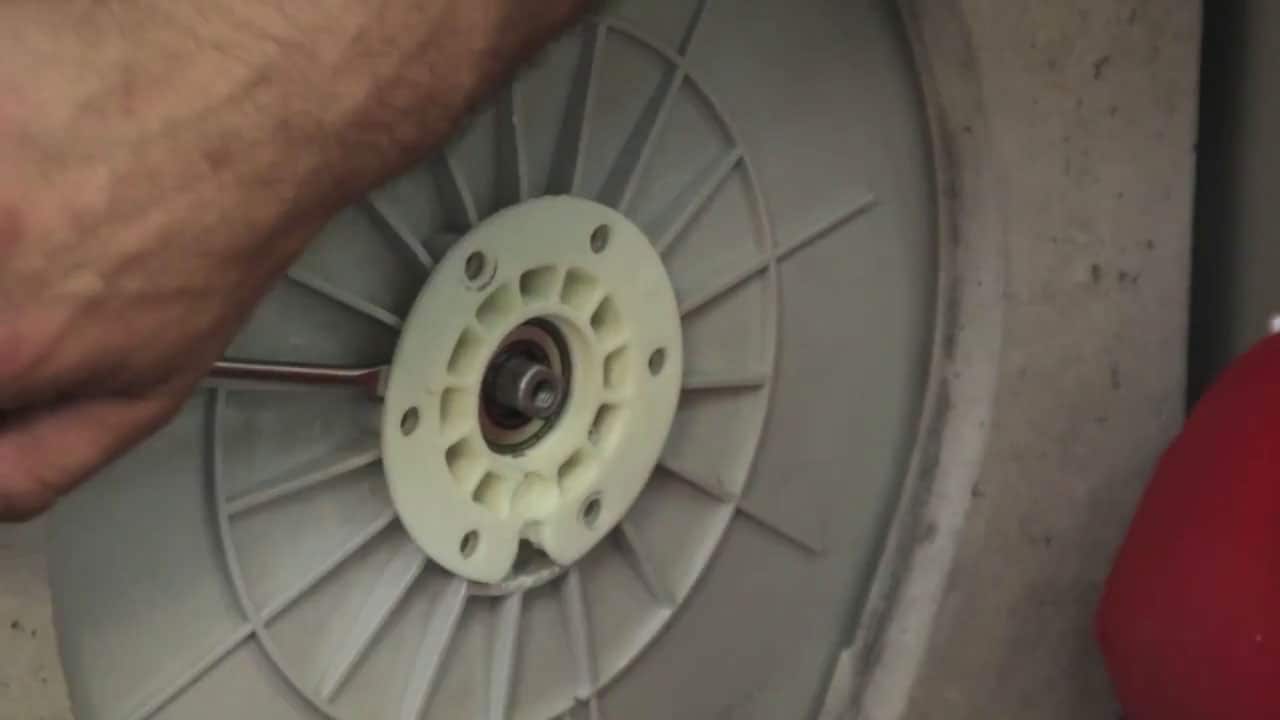

A l'aide du tournevis déloger le palier

Si vous n’arrivez pas à l’enlever, utilisez un tournevis plat pour soulever le roulement. Attention à ne pas endommager la cuve.

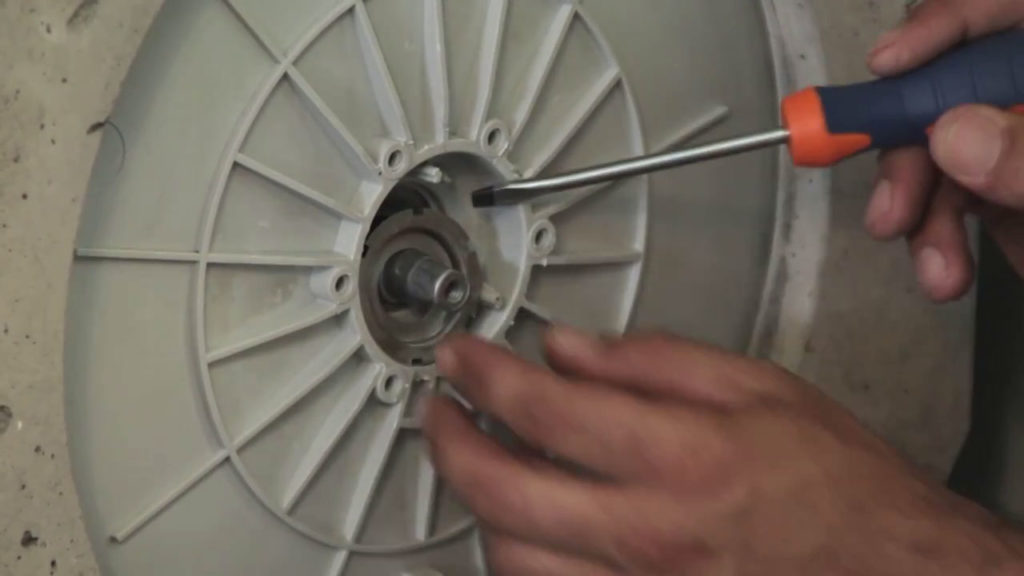

Retirer la bague d'étanchéité avec l'aide d'un tournevis plat.

Retirez la bague d’étanchéité.

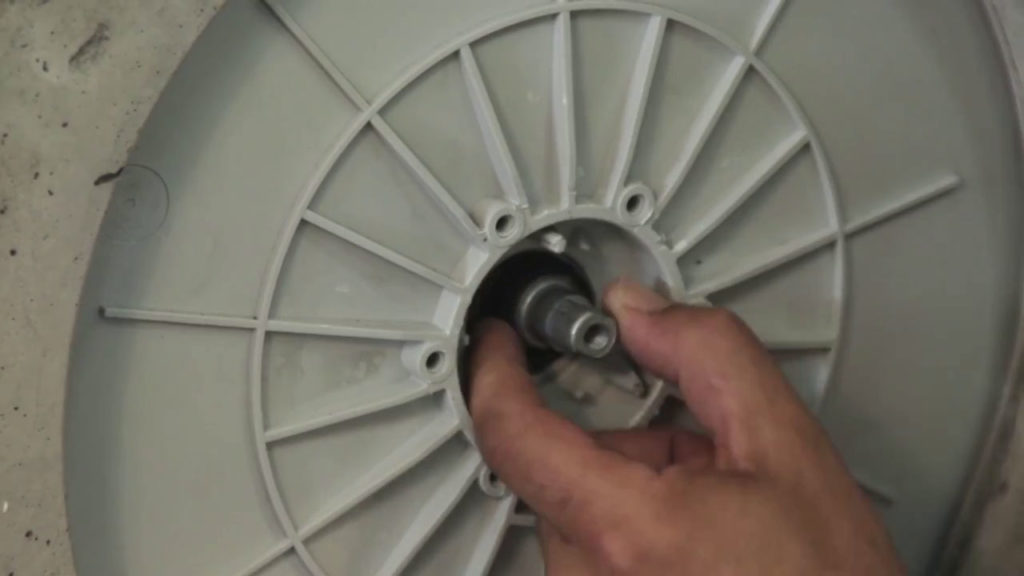

Retire le joint v-ring de son emplacement

Ensuite, toujours à l’aide de votre tournevis, retirez le joint V-Ring de son emplacement. Ce joint permet l’étanchéité grâce au contact.

Étape 4 : Installer le nouveau roulement

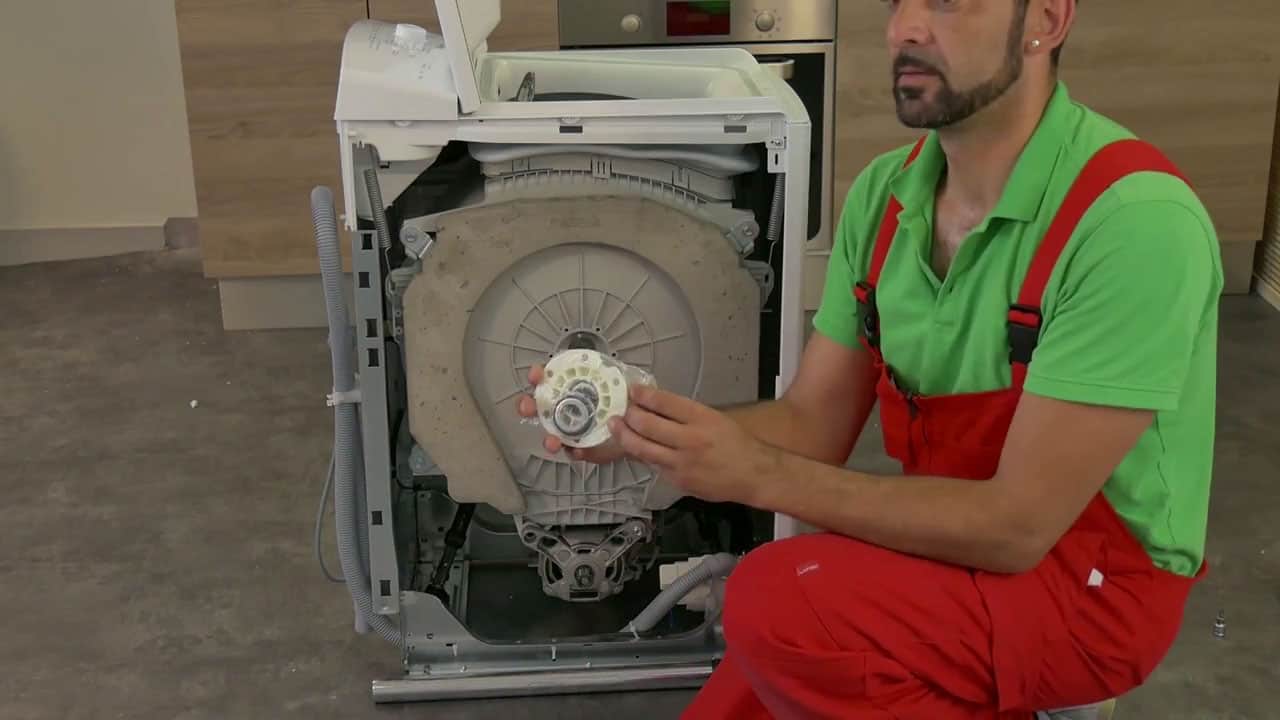

Voici le nouveau roulement

Récupérez votre jeu de roulement neuf.

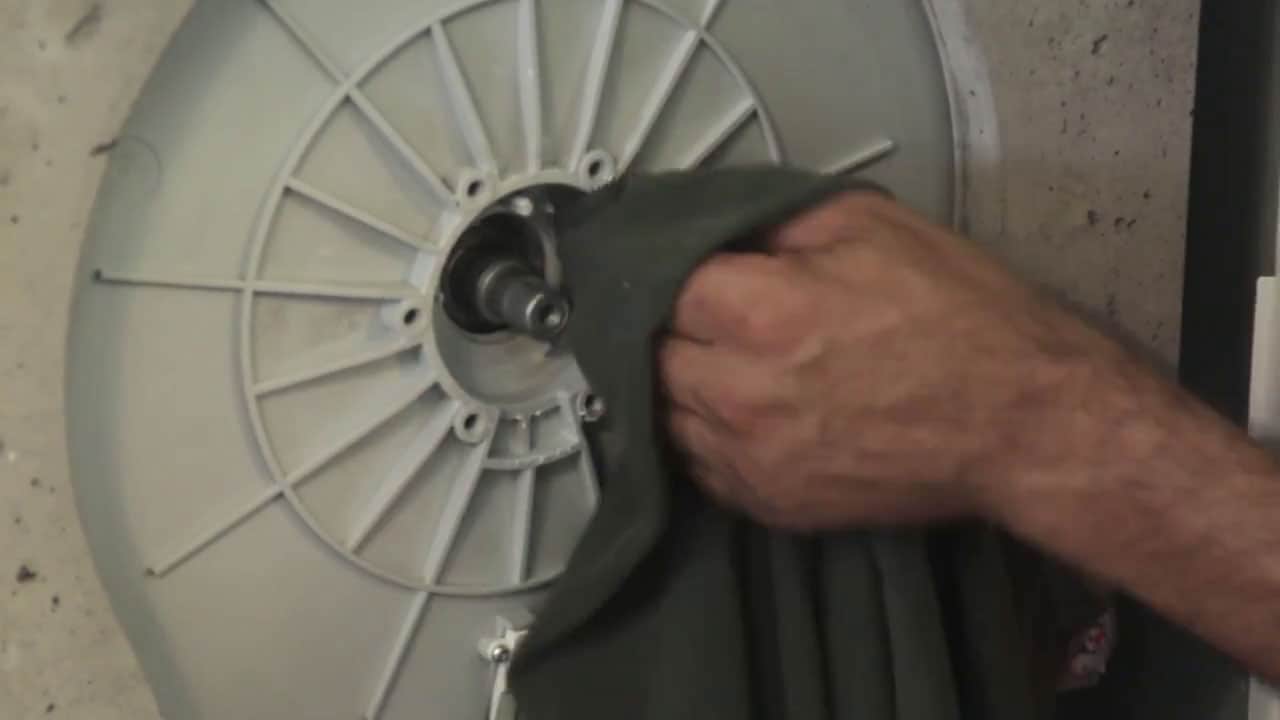

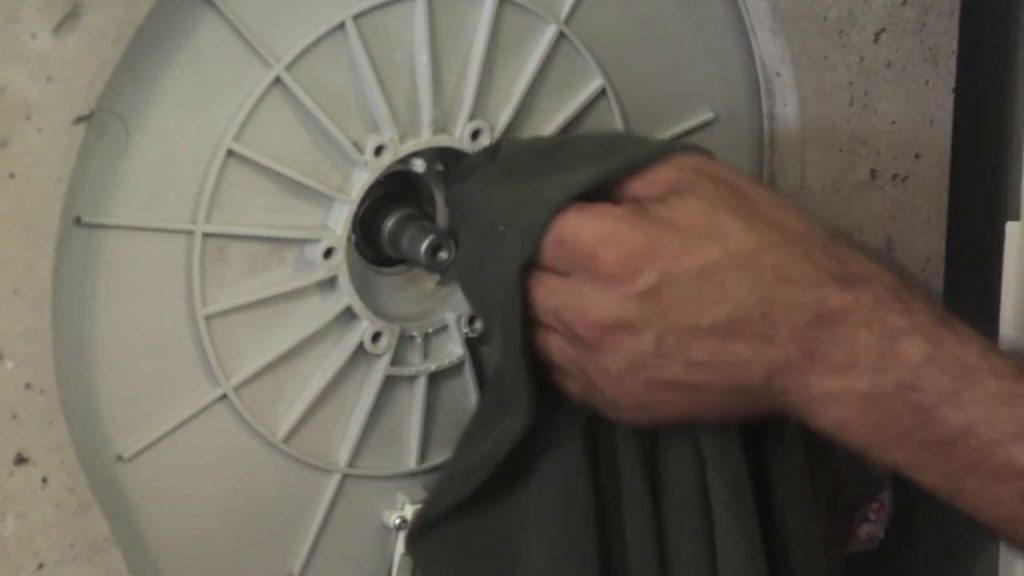

Nettoyer l'axe de l'emplacement

Prenez un chiffon pour nettoyer la surface de l’axe. Il faut enlever toutes les impuretés.

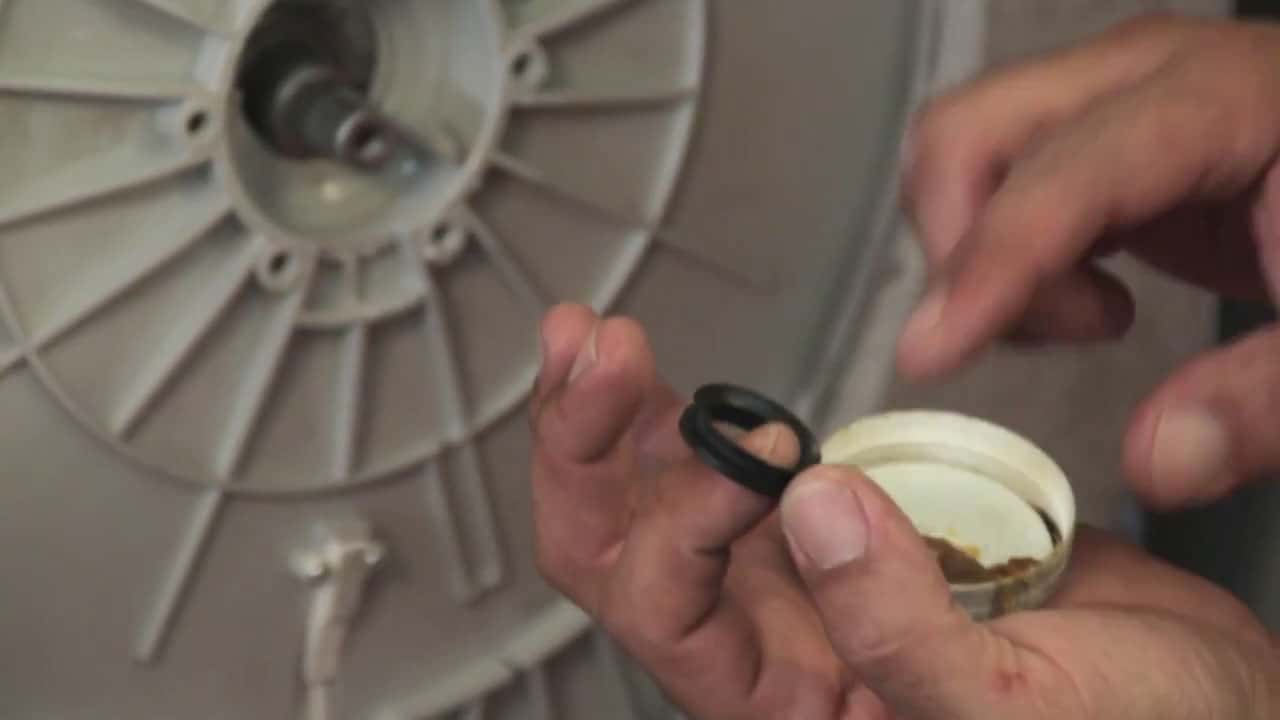

Graisser le nouveau joint pour le protéger

Ajoutez de la graisse sur le joint, cela lui permettra une meilleur protection et facilitera la mise en place.

Remettre le joint dans son emplacement

Remettez la partie épaisse du joint dans le logement, enfoncez-la bien.

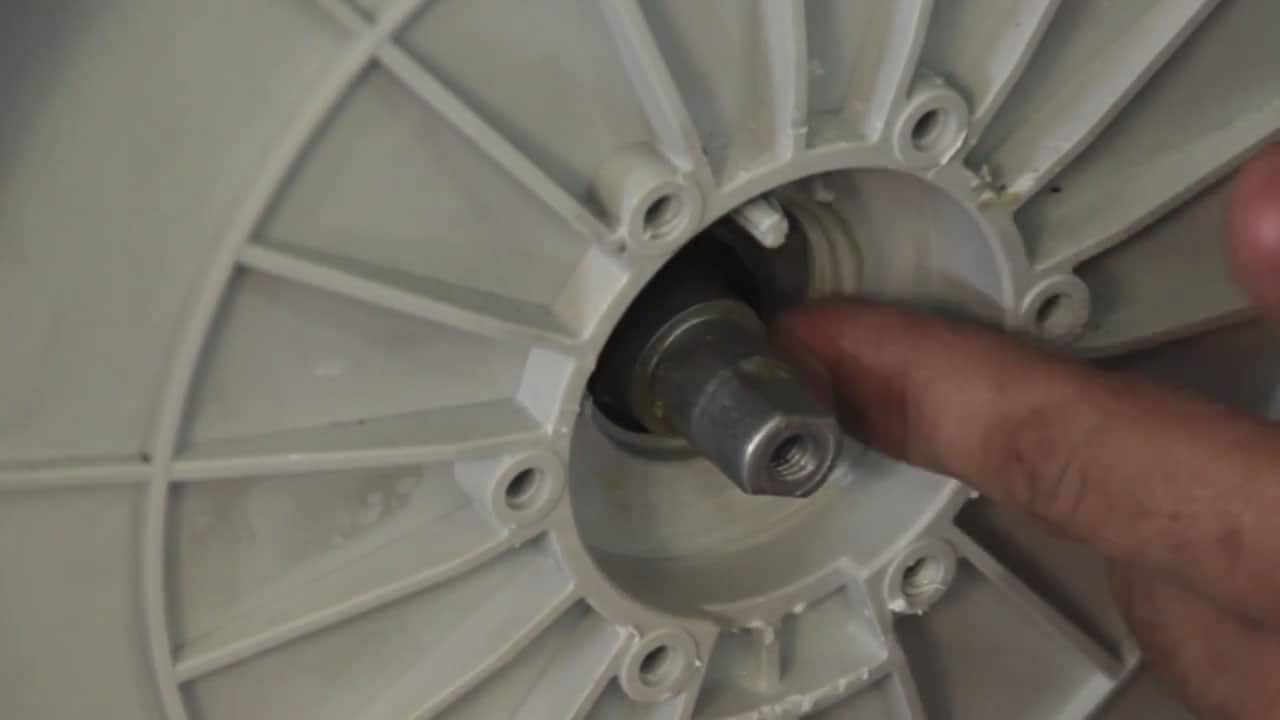

Graisser la partie autour du joint

Puis remettez un peu de graisse autour pour bien lubrifier, cela évitera d’avoir un Un caoutchouc sec provoquera des couinements lors des frottements.

Mettre anneau en poussant par le bout

Remettez la bague en poussant au bout.

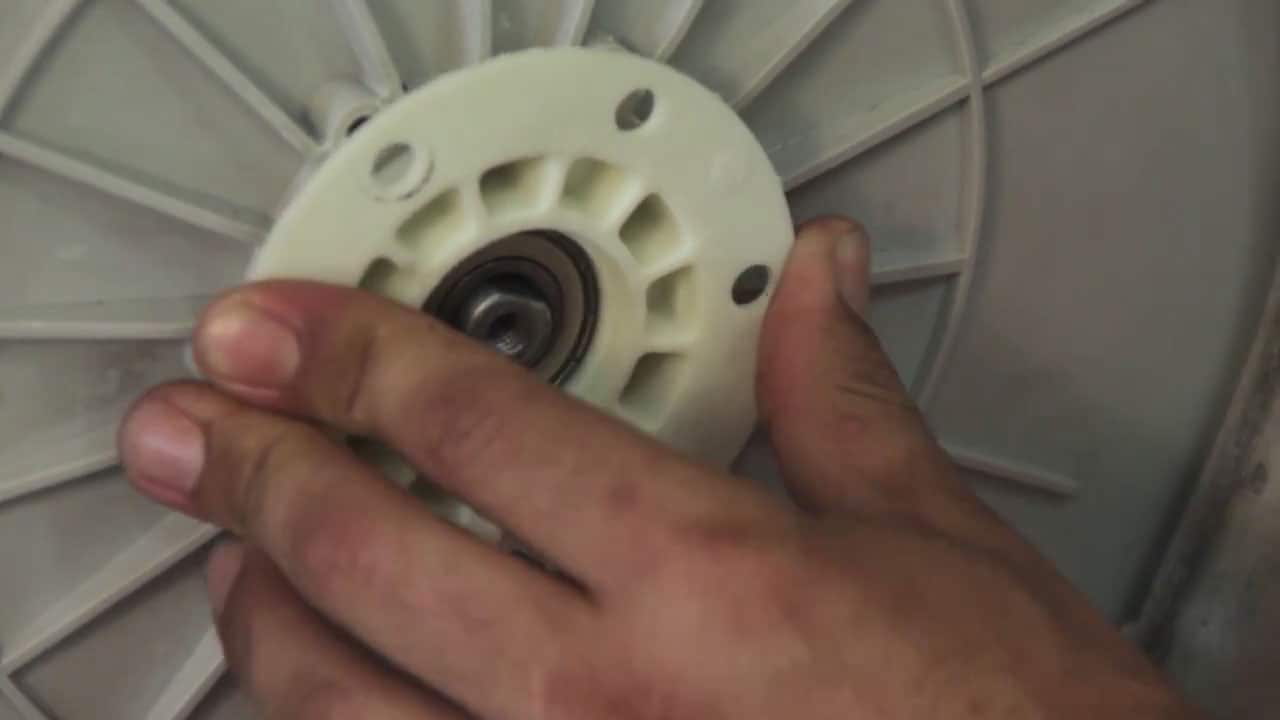

Placer le palier dans son logement

Placez le palier.

Enfoncer le palier avec un marteau

Vous pouvez vous aider d’un marteau pour tapoter doucement le roulement.

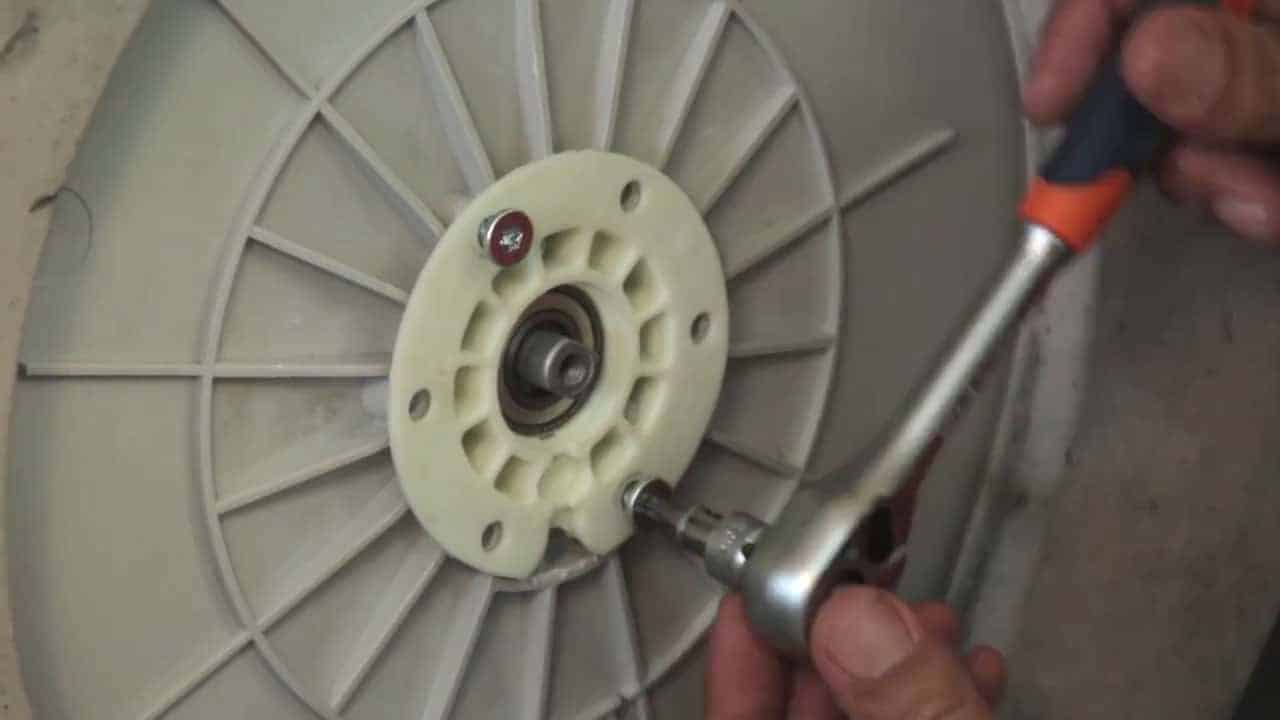

Revisser les vis du palier à roulement

Ensuite fixez les 2 vis avec votre clé à cliquet. Ce n’est pas le cas ici mais certains modèles de machine à laver acceptent plus de vis. N’hésitez donc pas à en mettre le plus possible.

Étape 5 : Remonter la poulie et la courroie

Laisser les portillons ouverts

Pensez à bien garder les portillons ouvert pour remonter la poulie.

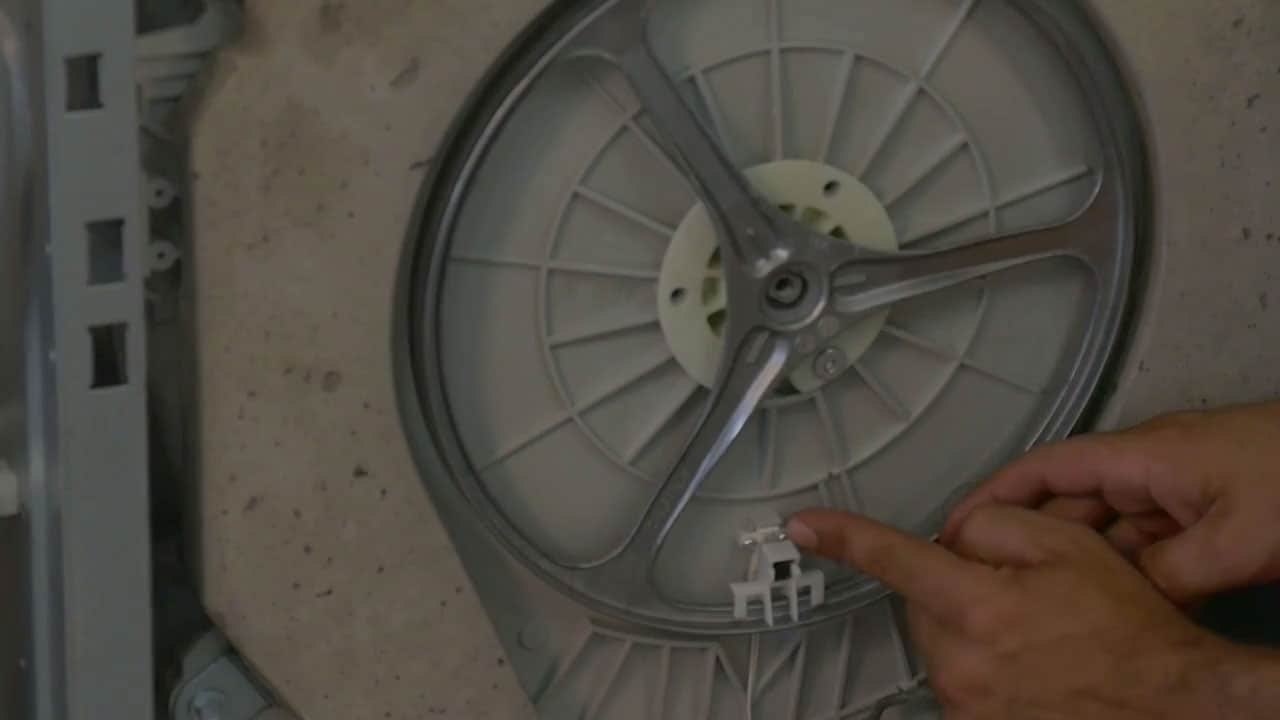

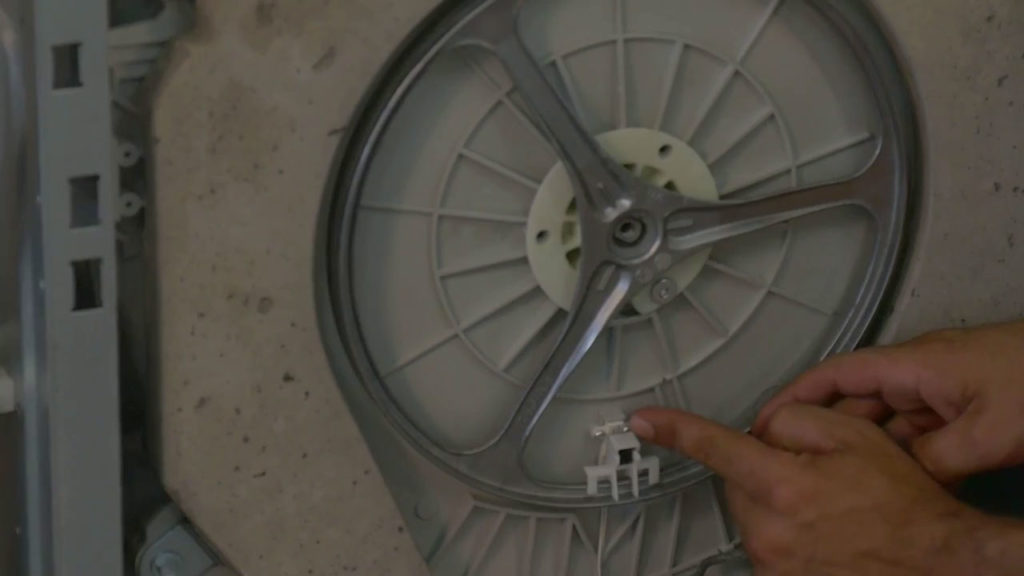

Aligner poulie et aimant

Remettez la poulie dans son emplacement et en même temps, alignez le capteur avec l’aimant. Afin que les portillons soient face à vous quand la machine s’arrête.

Dévisser la poulie avec une clé à cliquet

Une fois l’aimant aligné, vous pouvez revisser la poulie. Bloquez la vis sans aller plus loin, ne forcer surtout pas.

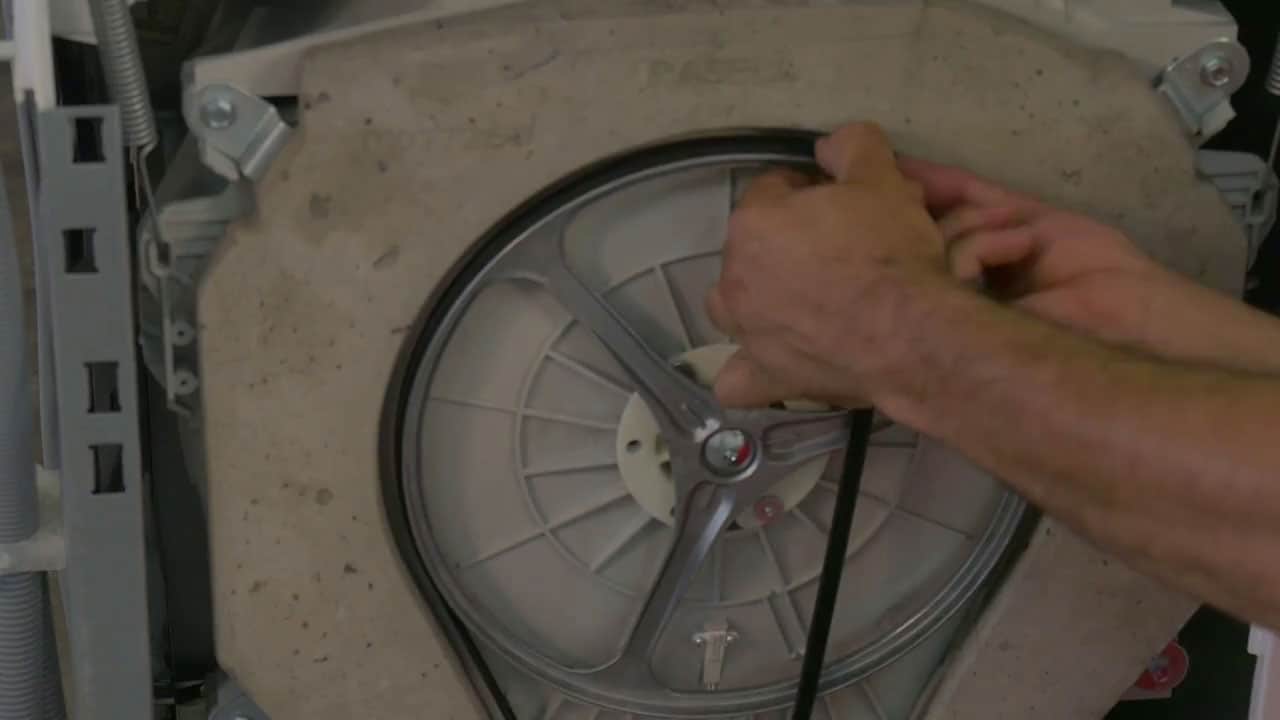

Remettre la courroie sur la poulie

Remettez la courroie.

Étape 6 : Remettre le panneau latéral

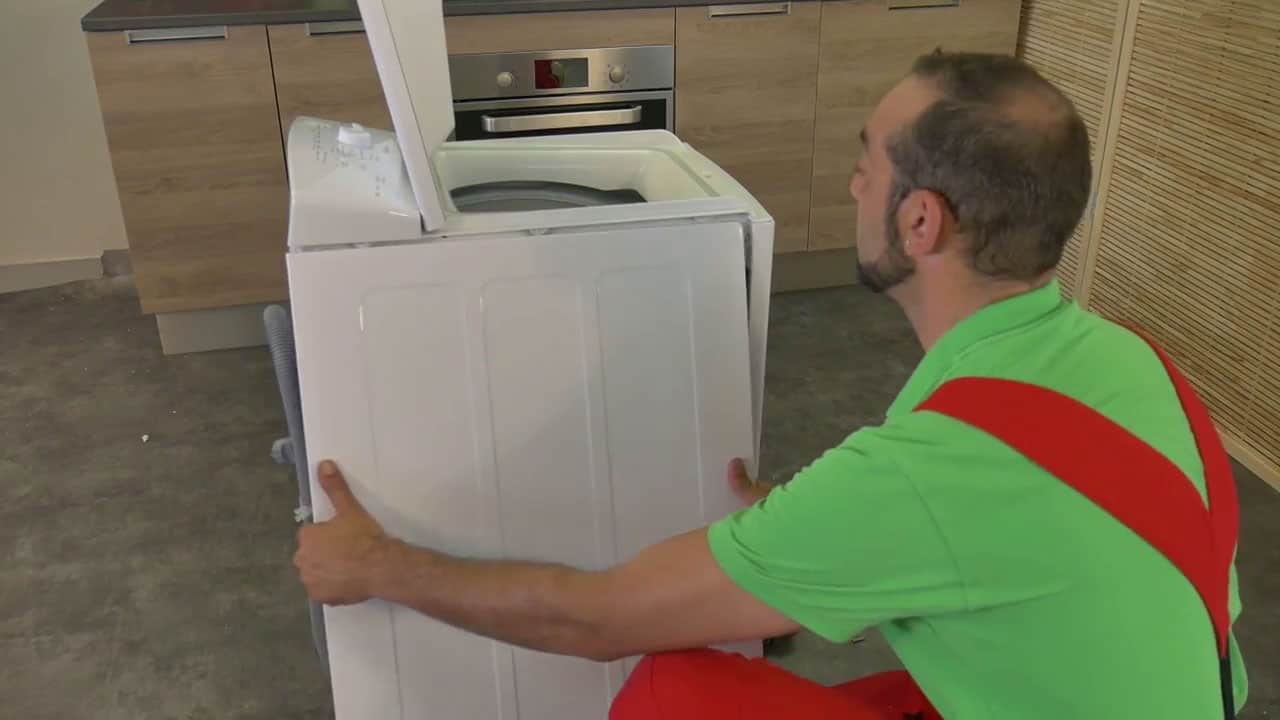

Remonter le panneau latéral

Vous pouvez maintenant remettre le panneau latéral gauche dans son logement.

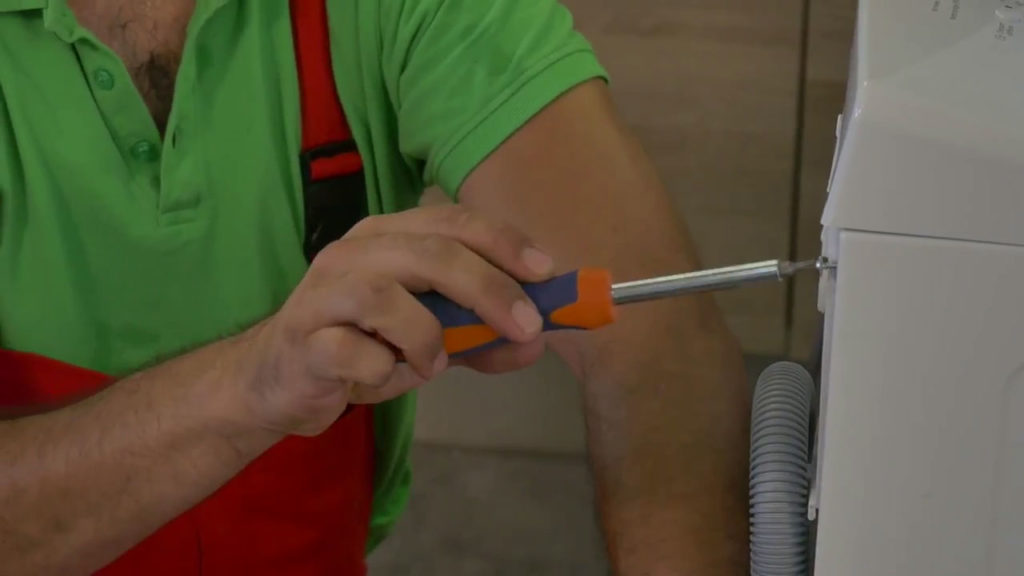

Visser le panneau latéral

Et enfin vissez les vis du panneau latéral.

Félicitations ! Vous avez réussi à remplacement le roulement de tambour du côté gauche de votre machine à laver. N’hésitez pas à vous lancer dans d’autres projets de réparation ! Et pensez aux économies que vous allez faire en réparant vous-même vos électroménager.
