Comment replacer la carte électronique d'un lave-linge Samsung

Vous disposez d’un lave-linge Samsung qui présente une panne ? Après avoir effectué un diagnostic vérifié, c’est vers la carte électronique  qu’il faut se tourner ? Vous vous demandez comment faire pour la remplacer ? Pas de panique, nous vous expliquons comment réaliser l’opération facilement, sans que vous ayez besoin d’être un expert en la matière. Suivez bien les différentes étapes. En quelques minutes, votre machine sera réparée.

Quand remplace-t-on la carte électronique de sa machine à laver ?
Avertissement sécurité

Voici les étapes à suivre :

1) Débrancher électriquement votre appareil
2) Retirer le bac à produits
3) Dévisser puis déclipser le bandeau de commande
4) Déconnecter les câbles puis dévisser la carte électronique du bandeau
5) Déclipser la carte de son emplacement et débrancher le connecteur
6) Brancher la nouvelle carte électronique et la clipser dans son emplacement
7) Faire un test avec le bouton de sélection
8) Revisser la carte et rebrancher les connecteurs
9) Remettre le bandeau en place puis le visser
10) Remettre le bac à produits
11) Rebrancher le lave-linge et faire un test

Dans quel cas changer la carte électronique de votre lave-linge Samsung ?

La carte électronique de votre lave-linge commande l’allumage de votre appareil électroménager. Elle vous permet aussi d’accéder à l’ensemble des fonctions de votre appareil. Dans la plupart des cas, il est probable que le module doit être remplacé si votre machine rencontre un des symptômes suivants :

– Vous avez vérifié que votre prise murale fonctionnait normalement.

– Vous enclenchez le bouton marche de votre lave-linge, mais le bandeau d’affichage indique un code panne désignant un dysfonctionnement de la carte électronique.

– Le bandeau fonctionne mais affiche un code de panne désignant des dysfonctionnements divers.

– Le bandeau indique un affichage étrange, non identifiable.

– Le bandeau d’affichage ne fonctionne pas et n’indique rien.

Munissez-vous des bons outils : un jeu de tournevis, des gants.

tournevis-cruciforme gants de sécurité

Attention, avant de réparer soi-même sa machine, il faut toujours commencer par la débrancher pour éviter tout risque d’électrocution.

Étape 1 : Débrancher électriquement votre appareil

N'oubliez pas de débrancher votre lave-linge avant toute intervention

Commencez par saisir le câble d’alimentation de votre lave-linge et débranchez-le pour votre sécurité.

Étape 2 : Retirer le bac à produits

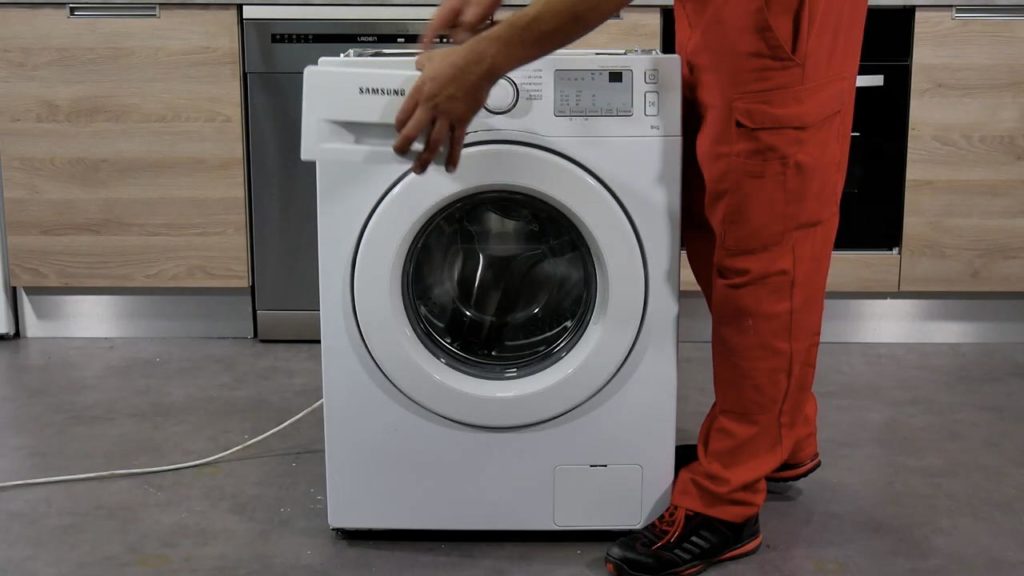

Commencez par retirer la boîte à produit pour accéder à toutes les vis du bandeau

Tirez le bac à produits de votre machine pour le sortir de son logement et mettez-le de côté. Cela vous permettra d’accéder à toutes les vis du bandeau.

Étape 3 : Dévisser puis déclipser le bandeau de commande

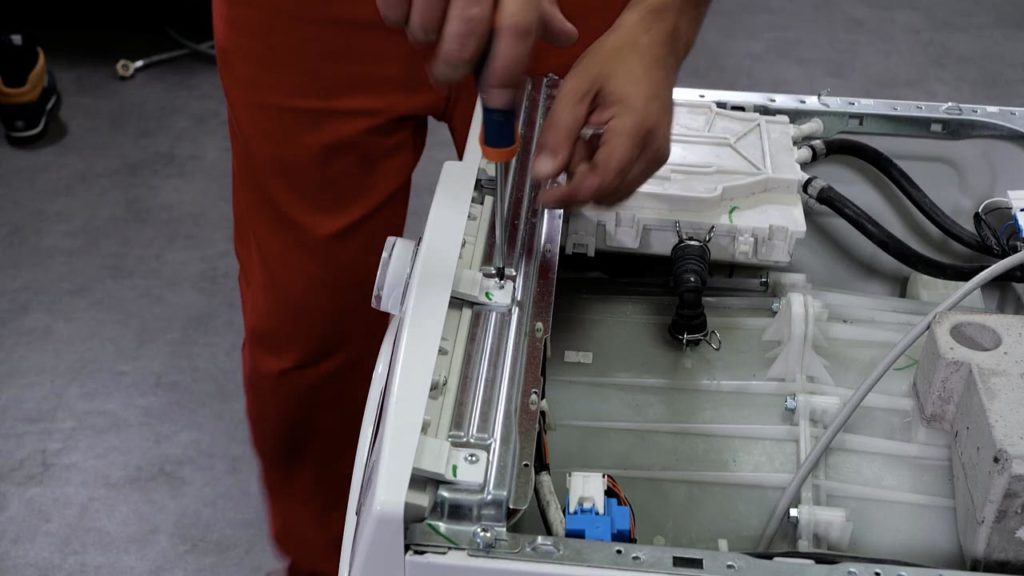

Retirez toutes les vis du bandeau de commande du lave-linge

À l’aide du tournevis adéquat, ôtez les vis du tableau de commande et gardez-les à proximité. Une fois cela fait, déclipsez le tableau de commande de votre appareil.

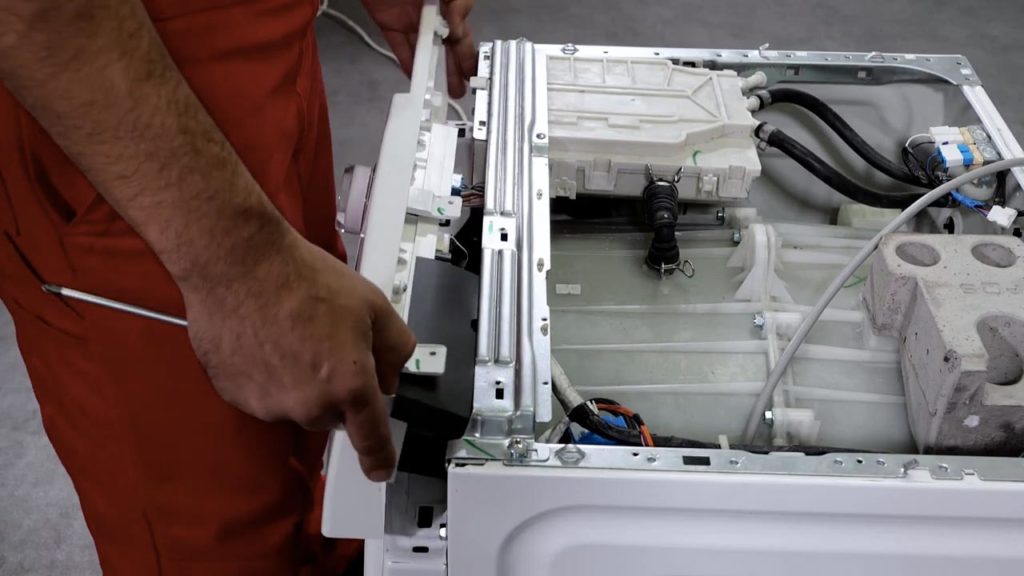

Déclipsez le bandeau de commande

Étape 4 : Déconnecter les câbles puis dévisser la carte électronique du bandeau

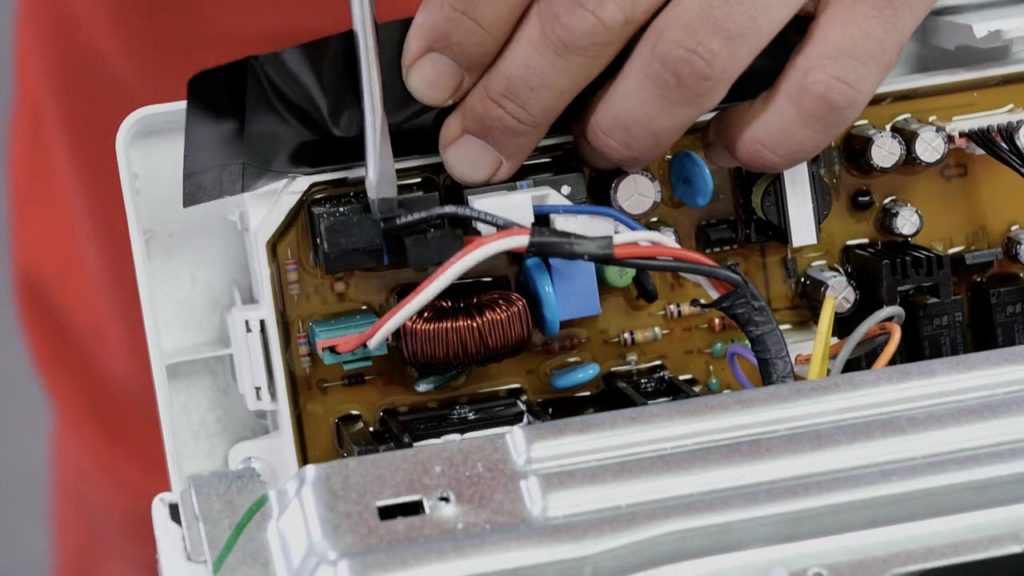

Prenez une photo des connections puis retirez les connecteurs

Différents câbles sont connectés à la carte électronique. Avant d’effectuer tout débranchement, il est préférable de prendre une photo du composant : cela vous aidera à brancher les câbles aux bons emplacements sur la nouvelle pièce. Comme les câbles sont tous différents, il vous suffit de les débrancher soigneusement un par un.

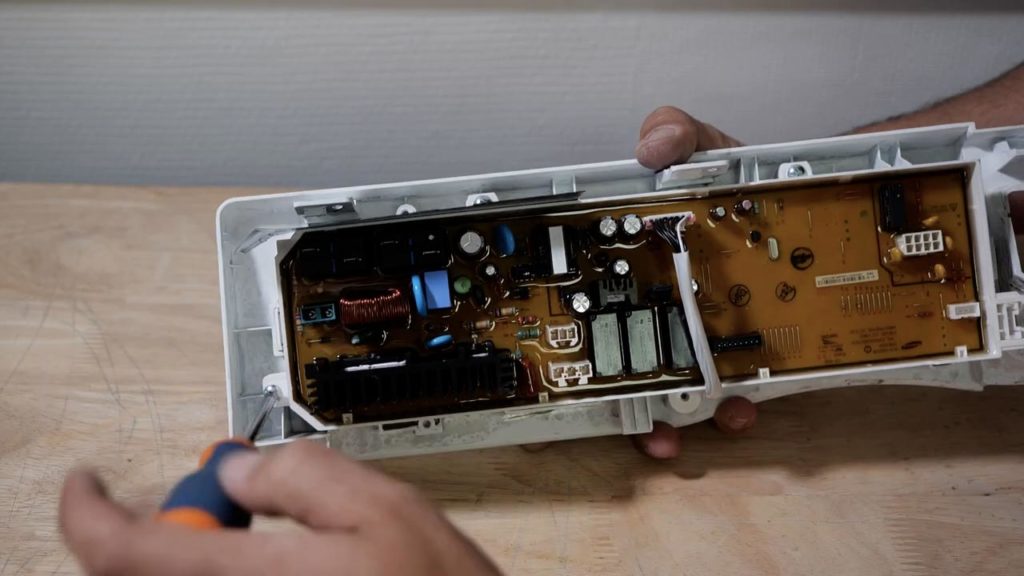

Retirez les vis du module

Ensuite, à l’aide d’un tournevis à la bonne taille, ôtez les vis du module électronique pour pouvoir la déloger.

Étape 5 : Déclipser la platine de son emplacement et débrancher le connecteur

Il n'y a plus qu'à déclipser la platine de son logement

Une fois toutes les vis enlevées, vous pouvez facilement sortir la carte de son emplacement. Seul un connecteur la relie à l’appareil. Débranchez-le à son tour.

Étape 6 : Brancher le nouveau module électronique et le clipser dans son emplacement

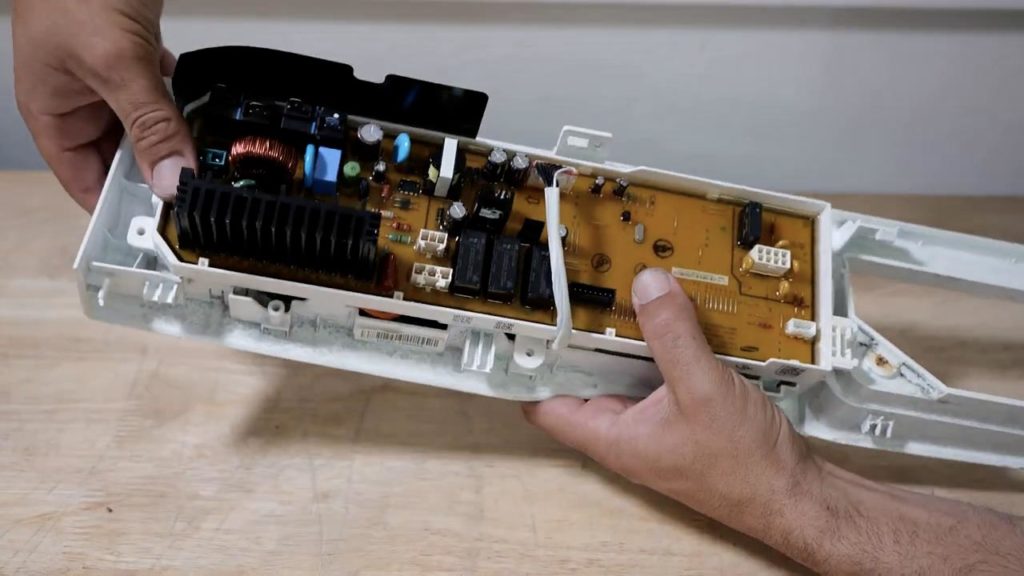

Positionnez le nouveau module dans son emplacement

Munissez-vous de votre carte électronique neuve. Vérifiez bien que le méplat de la carte et celui du bandeau sont alignés puis clipsez la carte dans son emplacement.

Étape 7 : Faire un test avec le bouton de sélection

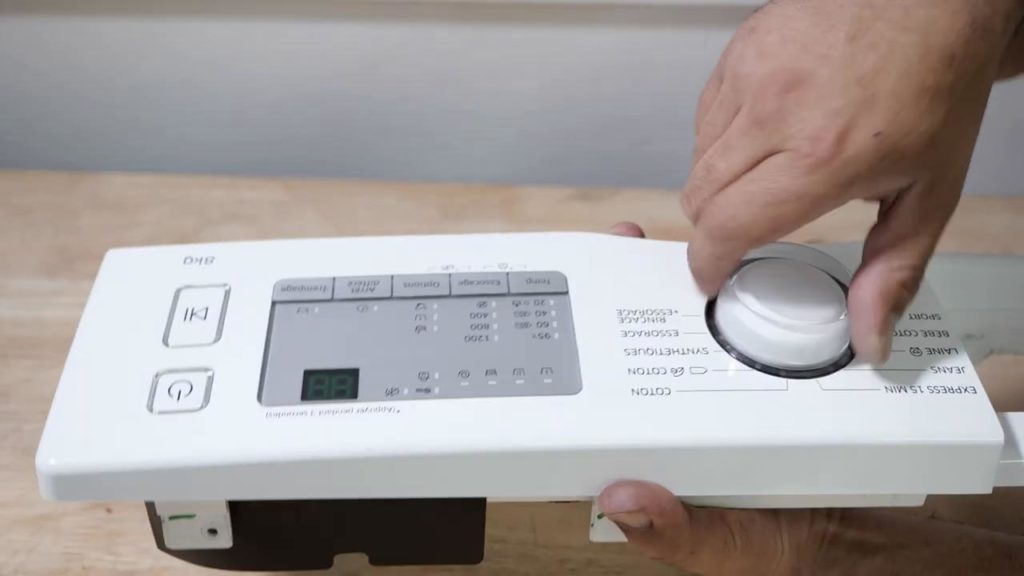

Testez le sélecteur afin de vérifier le bon positionnement de la carte

Pour vérifier que vous avez correctement reclipsé la carte électronique, tentez de faire tourner le bouton de sélection. Si celui-ci tourne normalement, sans résistance, c’est que cette étape est réussie.

Étape 8 : Revisser la carte et rebrancher les connecteurs

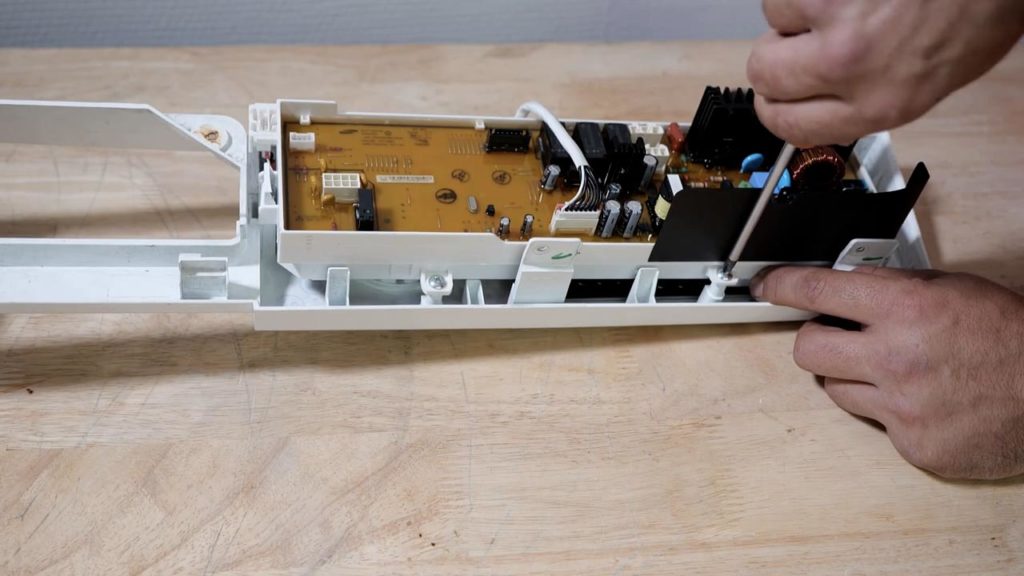

Vissez la carte électronique du lave-linge

Remettez en place les vis de la carte que vous aviez mises de côté. Reprenez votre tournevis et revissez-les toutes.

Étape 9 : Remettre le bandeau en place puis le visser

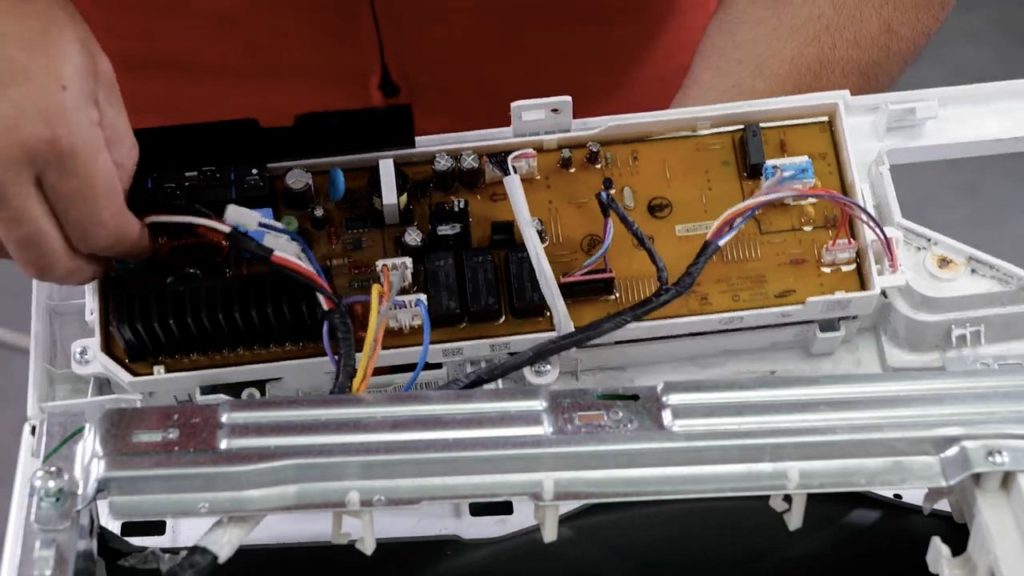

Rebranchez les connecteurs correctement

Rebranchez l’un après l’autre tous les connecteurs à la carte puis replacez le bandeau de commande sur la façade de votre appareil et revissez les vis préalablement mises de côté.

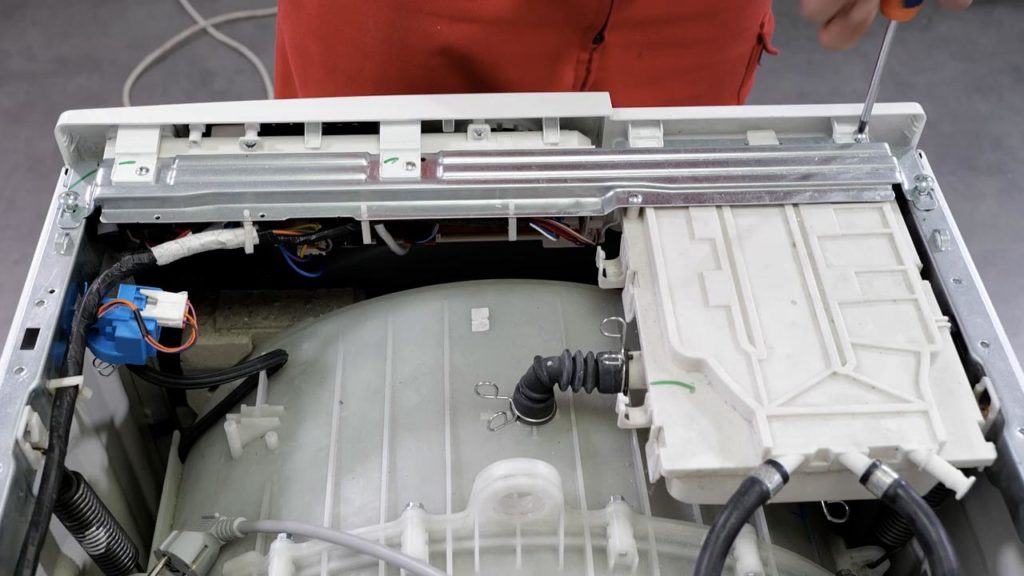

revissez le bandeau de commande du lave-linge

Étape 10 : Remettre le bac à produits

Replacez le bac à produits

Munissez-vous du bac à produits et replacez-le dans son logement.

Étape 11 : Rebrancher le lave-linge et faire un test

Rebranchez l'appareil et faites un test de programme

Il ne vous reste plus qu’à rebrancher votre lave-linge et, une fois celui-ci sous tension, enclenchez le bouton marche pour vérifier que tout est en ordre.

l'appareil fonctionne à nouveau correctement. Félicitations !

Félicitations ! Dépanner soi-même une machine à laver était auparavant inimaginable pour vous mais en suivant attentivement chacune de ces étapes, vous voici pourvu d’un lave-linge aussi performant qu’au premier jour !
