Dans un four, un commutateur sert à alimenter les résistances et le ventilateur selon les modes de cuisson que l’on choisit.

Il est nécessaire de changer cette pièce détachée lorsque l’appareil présente certains symptômes de dysfonctionnement des commandes.

Dans cet article, nous vous indiquons comment démonter et remplacer vous-même cette pièce.

Appareil utilisé pour la vidéo : Four Continental Edison

➖ A quoi sert un commutateur de four ?

Le commutateur de four est une pièce maîtresse de votre appareil.

En effet, il sert à alimenter les résistances et le ventilateur de votre appareil, selon le mode de cuisson sélectionné.

Il a donc pour rôle d’allumer votre four et de passer d’un mode de cuisson à un autre (grill, chaleur tournante, cuisson traditionnelle etc.).

C’est un peu la télécommande de votre four ! La pièce qui lui indique quoi faire.

Vous observez que certains modes ne s’enclenchent plus ? Il est possible que le commutateur soit en cause.

A quoi sert un commutateur de four ?
A quoi sert un commutateur de four ?

➖ Quels sont les signes qui indiquent que le commutateur doit être remplacé ?

Le commutateur sert à piloter votre appareil de cuisson. Aussi, si rien ne se produit lorsque vous l’actionnez, cela indique que l’élément rencontre un problème de fonctionnement.

Les symptômes de panne d’un commutateur peuvent être les suivants :

➡ certains modes du four ne veulent pas s’enclencher,

➡ le sélecteur fonctionne partiellement ou ne fonctionne plus du tout et aucun effet ne se produit lorsque vous l’utilisez quelles que soient la fonction ou la température choisie,

➡ le sélecteur est en mauvais état ce qui provoque un court-circuit qui fait sauter les plombs !


Dans ces cas-là, n’hésitez pas à démonter votre pièce détachée pour vérifier son état ! 👆

Si vous rencontrez ces problèmes, un changement de la pièce sera nécessaire. Nous allons vous indiquer comment procéder au remplacement de votre commutateur dans cet article !

Quels sont les signes qui indiquent que le commutateur doit être remplacé ?
Quels sont les signes qui indiquent que le commutateur doit être remplacé ?

Outils nécessaires :

Pince coupante, pince plate, tournevis Torx, collier de serrage en plastique, visseuse électrique et des gants de sécurité.

⚠️ Avertissement sécurité⚠️

Afin d’éviter tout risque d’électrocution, assurez-vous d’avoir bien débranché votre appareil avant toute manipulation technique.

Etape 1 : Dévisser le panneau supérieur

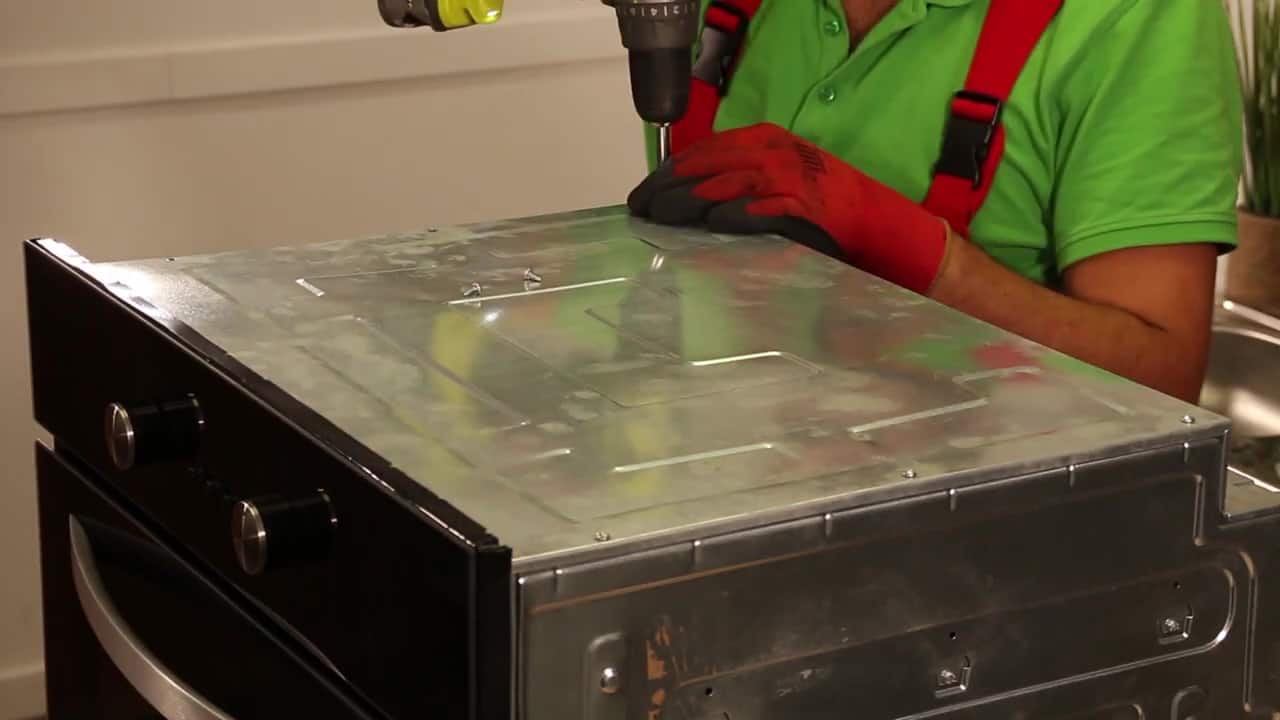

Commencez par dévisser le panneau supérieur de votre four à l’aide de la visseuse/ dévisseuse électrique.

Si vous n’en avez pas, un tournevis Torx ou cruciforme conviendra en fonction du modèle de four.

Dévisser le panneau supérieur
Dévisser le panneau supérieur

Etape 2 : Retirer les boutons et le bandeau de commande

Retirez maintenant les boutons du four en tirant délicatement dessus puis, les deux vis sous le bandeau pour pouvoir le démonter.

Faites coulisser ce dernier vers la droite pour l’enlever.

Comment tester la pendule de son four ? Consultez notre article tutoriel. ⏱

Etape 3 : Accéder au commutateur

Dévissez maintenant le commutateur depuis l’extérieur de l’appareil, à l’aide du tournevis.

Vous pouvez maintenant extraire délicatement la pièce, pour la remplacer par la neuve.

Avant le démontage, il est fortement conseillé de prendre une photo 📸 de l’emplacement des fils pour ne pas vous tromper lorsque vous connecterez la nouvelle pièce détachée.

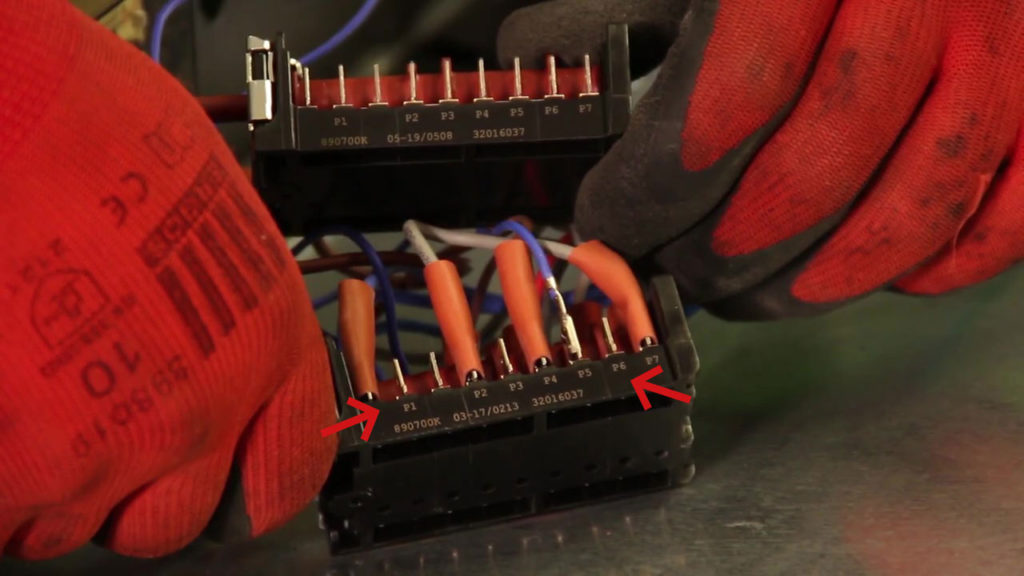

Vous trouverez des repères sur le commutateur qui sont bien utiles : ils vous permettront en effet de remettre la connectique sans erreur.

Coupez ensuite le collier de serrage en plastique pour accéder au câblage, en faisant bien attention de ne pas couper les fils !

Etape 4 : Installer le commutateur neuf

Placez maintenant votre commutateur neuf sur son emplacement puis revissez-le avant d’effectuer les branchements.

Grâce à la photo et aux repères, placez les connecteurs sur la nouvelle pièce détachée.

Déplacez-les un par un pour faciliter la compréhension. C’est un peu comme démêler la guirlande de Noël mais en moins lumineux ! 💡

Lorsque les connecteurs sont branchés, liez les câbles avec un collier de serrage en plastique pour éviter qu’ils ne s’emmêlent. Coupez l’excédent du collier.

Installer le commutateur neuf
Installer le commutateur neuf

Etape 5 : Remonter tous les éléments

Vous pouvez maintenant replacer le bandeau de commande sur votre four. Revissez-le puis replacez les boutons frontaux.

Lorsque tous ces éléments sont bien remis, vous pouvez repositionner le panneau supérieur. Avec la visseuse, c’est plus rapide !

Le four est maintenant totalement remonté et fonctionnel ! ✅

L’opération est maintenant terminée, bravo pour cette réparation. Vous avez assuré comme un chef ! 👏

Le commutateur est une pièce détachée très importante de votre four. Elle permet de commander toutes ses fonctions donc lorsqu’elle est défectueuse, il est difficile de se faire cuire de bons petits plats ! 🧆

Nous avons diagnostiqué le défaut de cet élément grâce aux symptômes de panne de votre appareil, et avons procédé au changement du commutateur déficient.

Le remplacement de cette pièce détachée est accessible à tous ! Vous savez désormais réparer vous-même votre four grâce à ce tutoriel ! N’hésitez pas à laisser vos commentaires ci-dessous 👇 !

A bientôt sur SOS Accessoire. 🧰🛠
