Ces derniers temps votre four à micro-ondes disjoncte régulièrement ? Des courts-circuits se produisent ? Ces symptômes sont probablement dus au condensateur. Vous voulez que ça cesse ? Avec notre tuto vous pourrez le faire en un tour de main ! Alors ? Vous êtes prêts ? C’est simple et en 8 étapes !

Avant de commencer
Avertissement sécurité

    1. Retirez le plateau et le support plateau
    2. Dévissez et enlevez le capot
    3. Déchargez le condensateur susceptible d’être sous tension
    4. Déconnectez la diode et le condensateur
    5. Dévissez le support du condensateur et retirez-le
    6. Installez le nouveau condensateur
    7. Remettez le capot du micro-ondes
    8. Replacez le support plateau et le plateau

Quels sont les symptômes d’un condensateur défectueux ?

Dans un micro-ondes, le condensateur est relié à une diode haute tension et au magnétron. Son rôle est de stocker l’alimentation en électricité !

schema-four-micro-ondes

En bref, c’est une sorte de grosse pile ! Plusieurs pannes peuvent indiquer que votre condensateur est défaillant : l’appareil ne chauffe plus, disjoncte ou un court-circuit se produit. Si vous êtes sûrs que c’est la pièce en cause après ces symptômes, il faudra la changer !

condensateur-four-micro-ondes

cta-remplacer-condensateur-micro-ondes

Info pratique :
Le principe de fonctionnement du micro-ondes (chemin électrique) se déroule ainsi : De par le transformateur, les 230 V de votre réseau électrique sont démultipliés et atteignent environ 2100 V. Une fois sortie du transformateur, cette tension passe par le condensateur qui va doubler sa valeur (4000 à 5000 V).

chemin-tension-micro-ondes

Les outils nécessaires à l’opération :

  • Gants (anti coupure et en caoutchouc)
  • Tournevis
  • Pince isolée

 gants-securitetournevis pince

pieces-detachees-micro-ondes

Avertissement sécurité :
Les micro-ondes sont très dangereux mêmes débranchés. Vous devrez donc redoubler de vigilance.
Vous devrez donc attendre 24H après qu’il soit débranché avant l’intervention (c’est le temps que le condenseur se décharge).
Vous pourrez trouver plus de consignes de sécurité avec notre article sur les précautions à prendre avant d’opérer sur un micro-ondes !
N’hésitez pas à y jeter un coup d’œil !

court-circuiter-prise

Il ne faut surtout pas oublier de court-circuiter la prise électrique avec un tournevis ou une pince isolée pour être sûr de votre sécurité et que vous êtes à l’abri d’une décharge.

  • Étape 1 : Retirez le plateau et le support plateau

enlever-plateau-support

Ouvrez votre micro-ondes, retirez le plateau puis son support à la main et mettez-les de côté.

  • Étape 2 : Dévissez et enlevez le capot

devisser-capot

Le capot protège les composants électriques. Dévissez les vis une à une à l’aide d’un tournevis.

enlever-capot

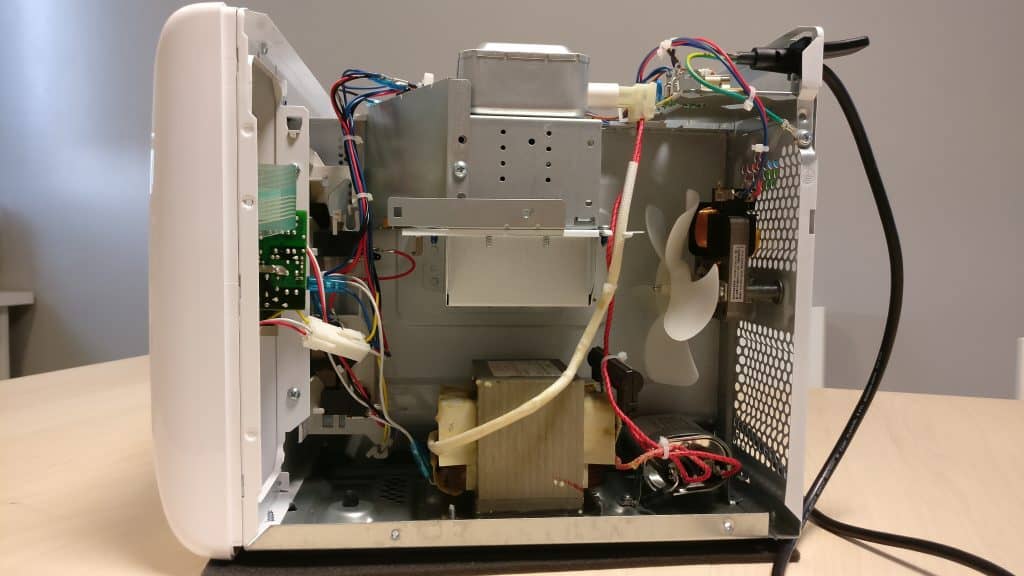

Une fois qu’il n’y a plus de vis, enlevez le capot en le soulevant.

Comme dit précédemment, le condensateur est un appareil destiné à stocker la charge électrique. Même si votre micro-ondes est débranché, du courant à très haute tension peut encore se balader à l’intérieur de ce dernier. Pour votre sécurité, vous devez décharger le condensateur avant de toucher au circuit. Mettez des gants en caoutchouc pour cette opération.
  • Étape 3 : Déchargez le condensateur

decharger-condensateur

Pour décharger le condensateur, utilisez une pince à manches isolés et placez cette dernière entre les bornes du condensateur afin de le décharger. Il est très probable que vous entendiez une étincelle.

Attention :
Faites très attention à bien respecter les consignes de sécurité pour décharger le condensateur. Il y a un très grand risque de prendre de grosses décharges.
A partir de cette étape, n’hésitez à prendre une photo à l’aide de votre smartphone pour vous rappeler les différents branchements !

smartphone-micro-ondes

  • Étape 4 : Déconnectez la diode du condensateur

deconnecter-diode

La diode se trouve juste à côté du condensateur. Pour l’enlever, desserrez la vis de fixation qui se trouve en général au-dessus du condensateur (ça change selon les modèles). Utilisez une pince non coupante pour déconnecter la diode.

  • Étape 5 : Dévissez le support du condensateur et retirez-le

devisser-support-condensateur

Afin de dégager le condensateur, dévissez-le de son support.

enlever-condensateur

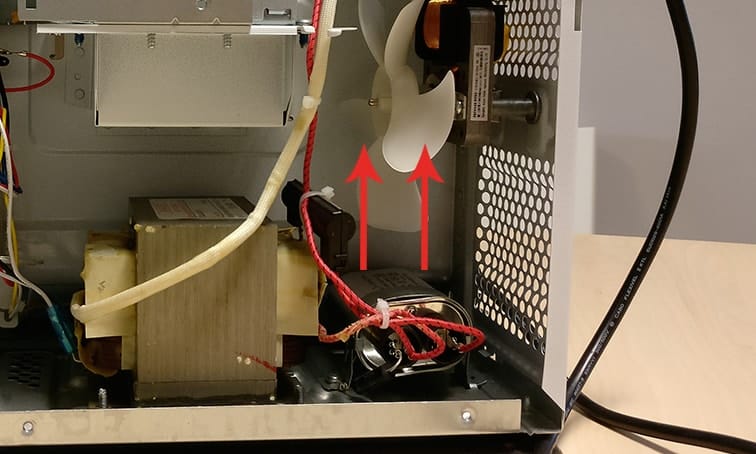

Une fois le dévissage fini, retirez le condensateur à la main (avec les gants bien sûr) !

  • Étape 6 : Installez le nouveau condensateur

Pour une installation plus facile, aidez-vous de la photo que vous avez prise avec votre smartphone juste avant !

installer-condensateur

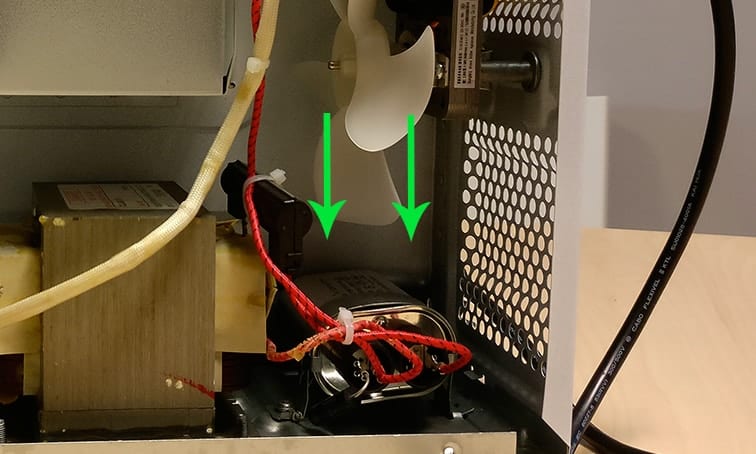

D’abord, mettez le nouveau condensateur à la place de l’ancien.

revisser-condensateur

Ensuite revissez le support du condensateur pour qu’il ne s’échappe pas.

reconnecter-diode

Enfin reconnectez la diode au condensateur.

  • Étape 7 : Remettez le capot du micro-ondes

remettre-capot

Remettez le capot sur le micro-ondes ! Comme avant le démontage !

revisser-capot

Resserrez chacune des vis. Faites attention à ne pas en oublier !

  • Étape 8 : Replacez le plateau et le support plateau

remettre-plateau-support

Dernière étape, remettez, à l’intérieur du micro-ondes, le support plateau puis le plateau que vous aviez mis de côté !

N’oubliez pas d’entretenir régulièrement votre micro-ondes en le nettoyant. C’est la clé de sa santé. Faites aussi très attention et évitez les chocs pour prolonger sa durée de vie.



Bien joué ! Vous avez réussi à remplacer le condensateur de votre four à micro-ondes ! Vous avez résolu le problème comme des pros ! Adieu les courts-circuits et l’appareil qui disjoncte ! Vous allez pouvoir profiter de vos plats réchauffés au micro-ondes sans problème maintenant !

diode-haute-tension-micro-ondes

cta-remplacer-diode-micro-ondes





Comment remplacer le condensateur et la diode de son micro-ondes ?
3 (60%) 21 votes
