Il est indispensable de débrancher électriquement votre appareil, car il y a un risque d'électrocution ! Le secteur a une tension électrique de 230V = danger de mort
Pourquoi remplacer le cordon d’une centrale vapeur ?
Le cordon d’une centrale vapeur qui fait la liaison fer-centrale comprend à la fois un câble électrique qui permet l’alimentation électrique du fer à repasser et un petit tuyau qui permet l’acheminement de la vapeur vers le fer à repasser. Le cordon est donc essentiel au bon fonctionnement de l’appareil dans sa globalité. Il est parfois nécessaire de le remplacer, notamment si vous observez l’un des symptômes suivants :
- Le cordon ou sa gaine sont usés ou déchirés, ils risquent alors de mettre à découvert le câble électrique.
- Le cordon est sectionné et la liaison fer-centrale est donc rompue.
- Le fer n’émet plus de vapeur ou ne fonctionne plus alors que la centrale vapeur fonctionne bien.
Les étapes du changement du cordon de votre centrale vapeur :

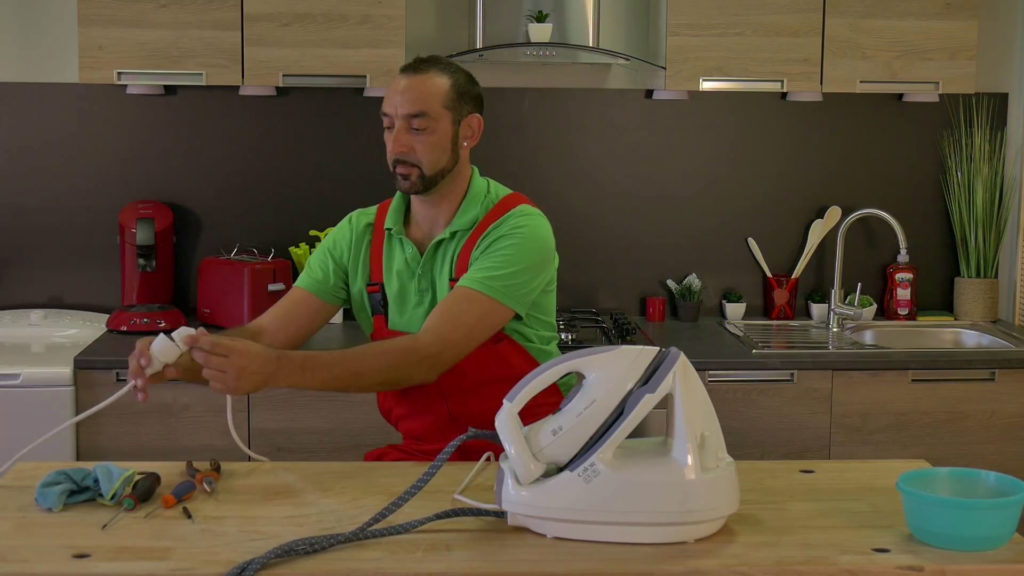

Débrancher électriquement et vidanger la centrale vapeur
Avant de procéder au changement du cordon de votre centrale vapeur, veillez à laisser refroidir totalement votre appareil pour éviter de vous brûler. Comme pour tous les appareils électriques, pensez bien à débrancher électriquement la centrale vapeur pour pouvoir travailler en toute sécurité.

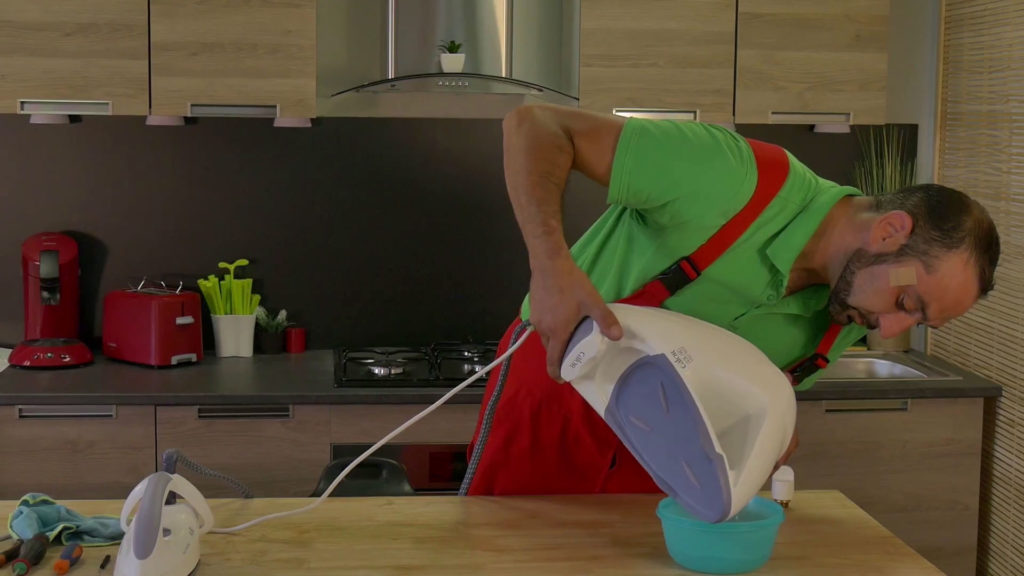

N’oubliez pas de vider l’eau présente dans votre centrale vapeur.
Retirer le cache du dessous de la centrale

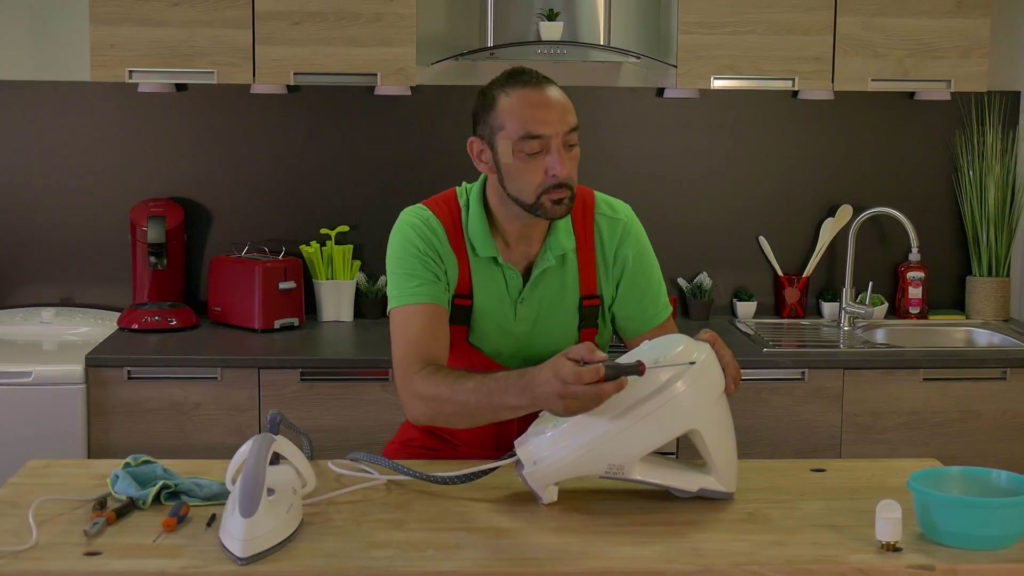

Ce cache est maintenu en place à l’aide de vis de fixation. Retirez-les avec un tournevis adapté.
Vous pouvez alors enlever le cache, ce qui vous permet d’accéder aux branchements de la centrale.
Déconnecter les fils de la chaudière

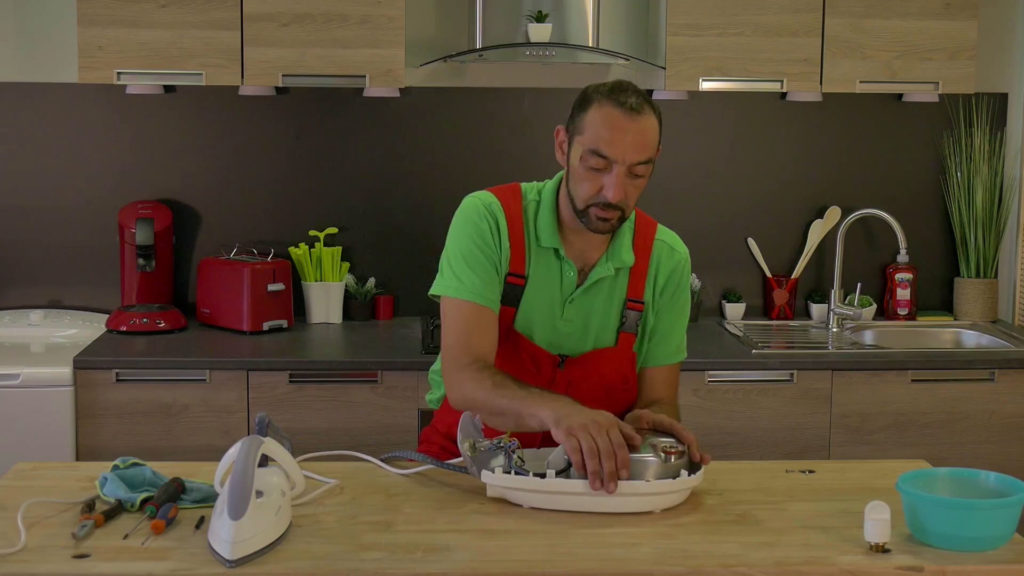

Assurez-vous que la chaudière est bien froide avant d’effectuer la manipulation des câbles.

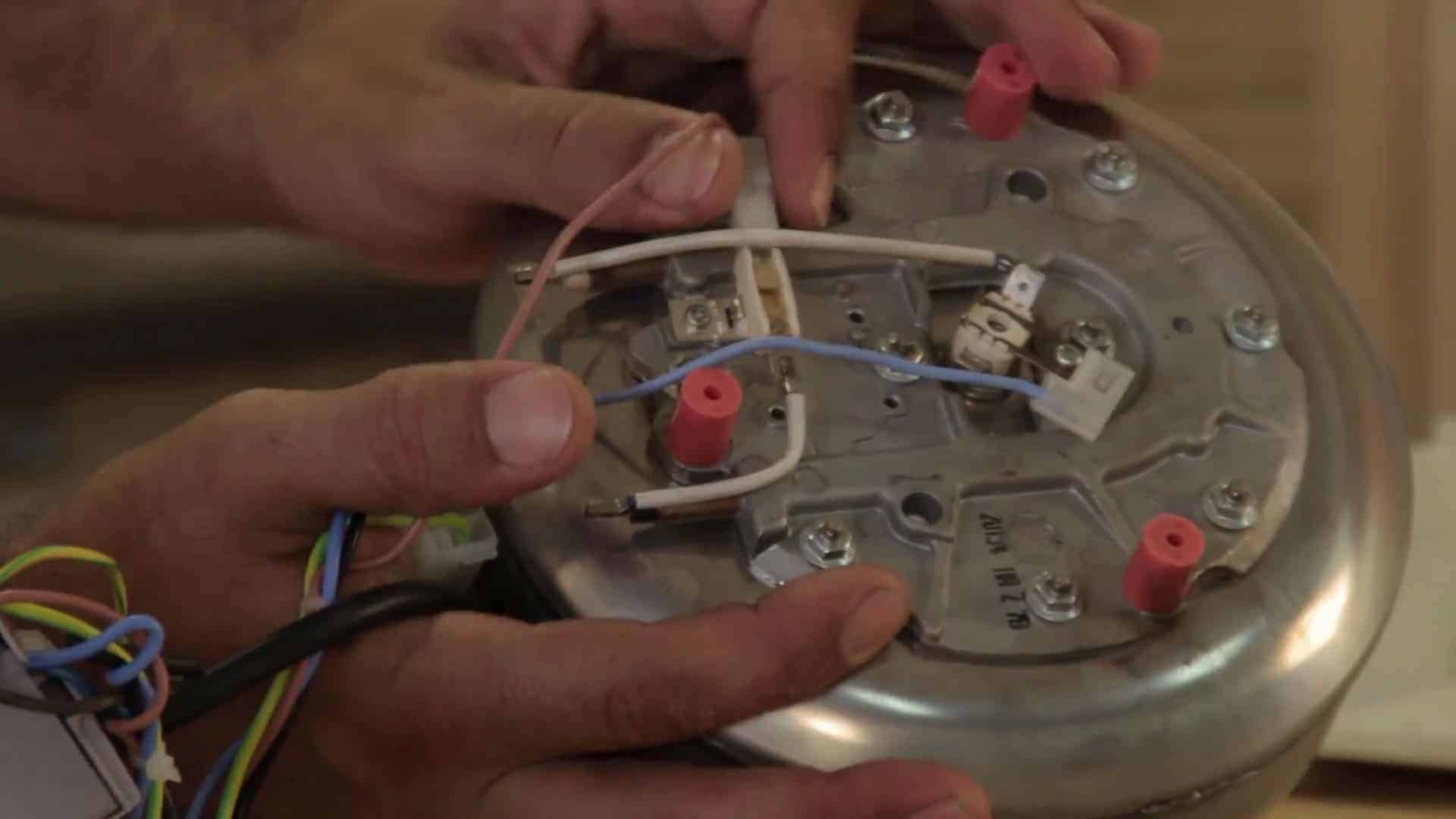

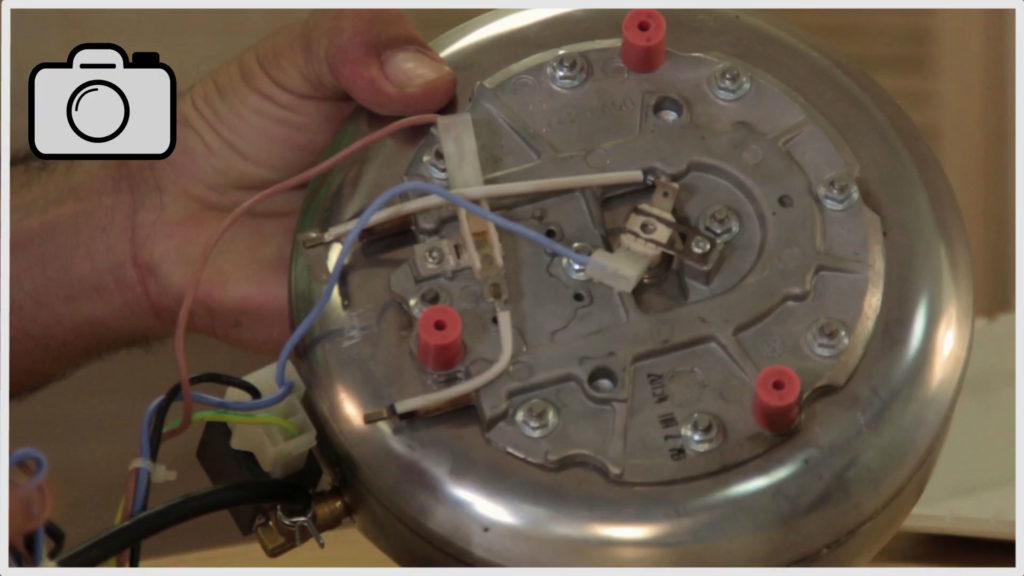

Prenez une photo de la connectique
Une fois la chaudière bien froide, vous pouvez déconnecter les fils.
Débrancher le tuyau de vapeur

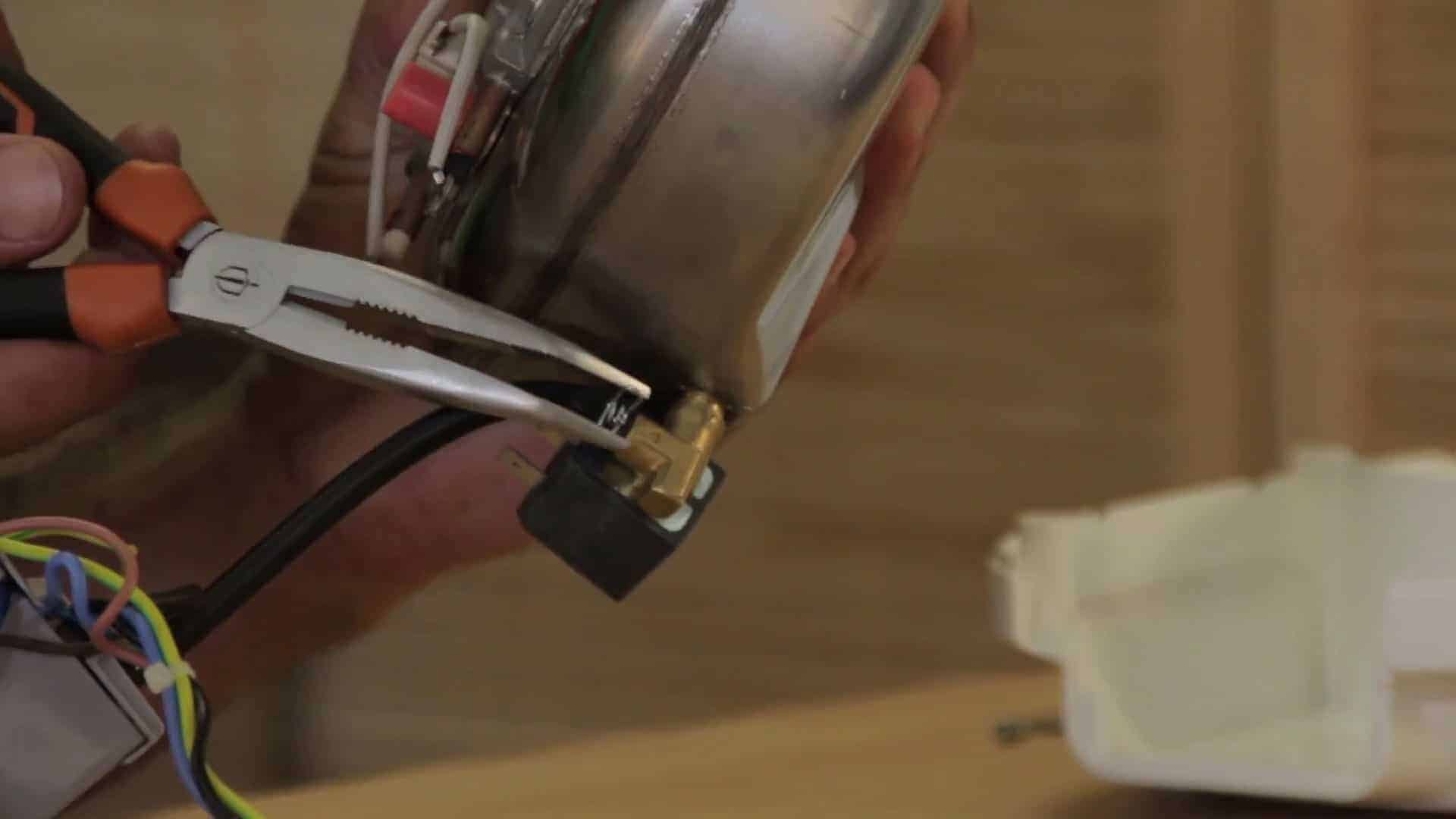

Débranchez le tuyau de transport de vapeur, qui passe également dans le cordon. Ce tuyau de vapeur est branché au niveau de la cuve de chauffe, il est fixé à l’aide d’un petit collier de serrage qu’il faut retirer à l’aide d’une pince.

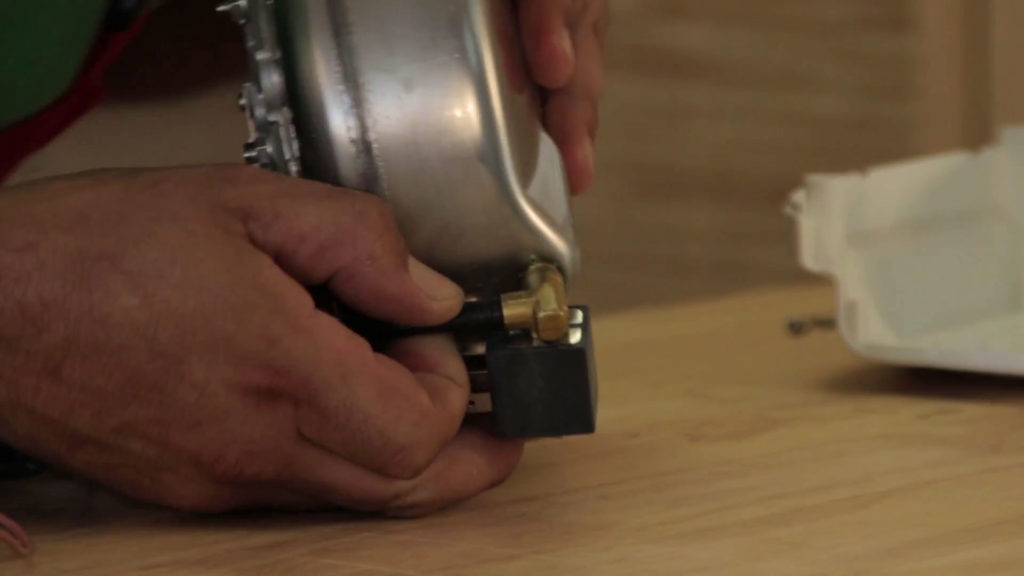

Tirer sur le tuyau pour l’enlever de la chaudière. Si le tuyau ne vient pas de lui-même, ne forcez pas.

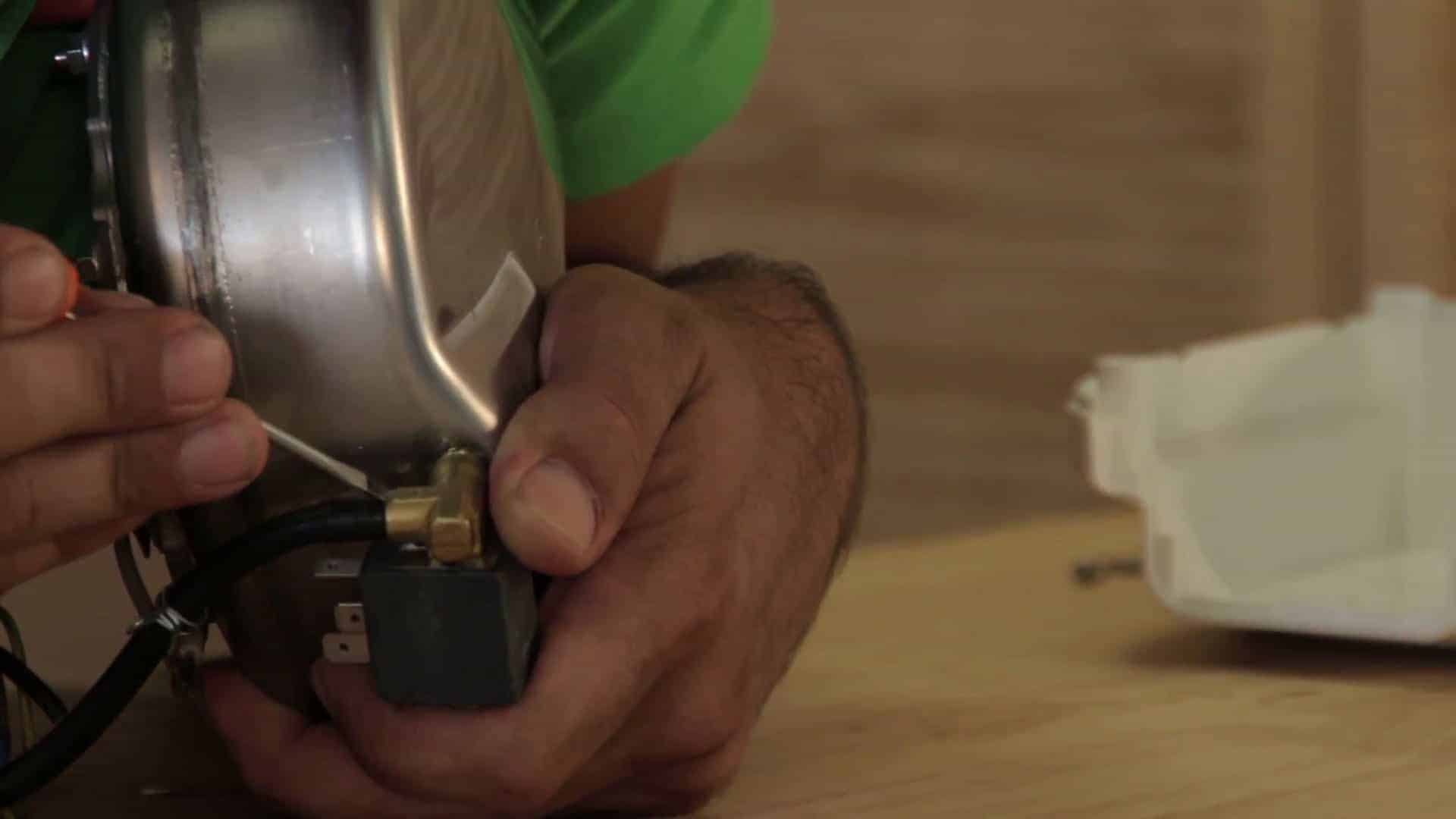

Aidez-vous d’un tournevis plat pour décoller le tube. Une fois le tube décollé, tirez-le.
Démonter le fer à repasser
La deuxième chose à faire pour changer le cordon de votre centrale vapeur est de démonter le fer à repasser. Celui-ci se compose d’une semelle qui chauffe et sert au repassage et d’une poignée avec cordon.

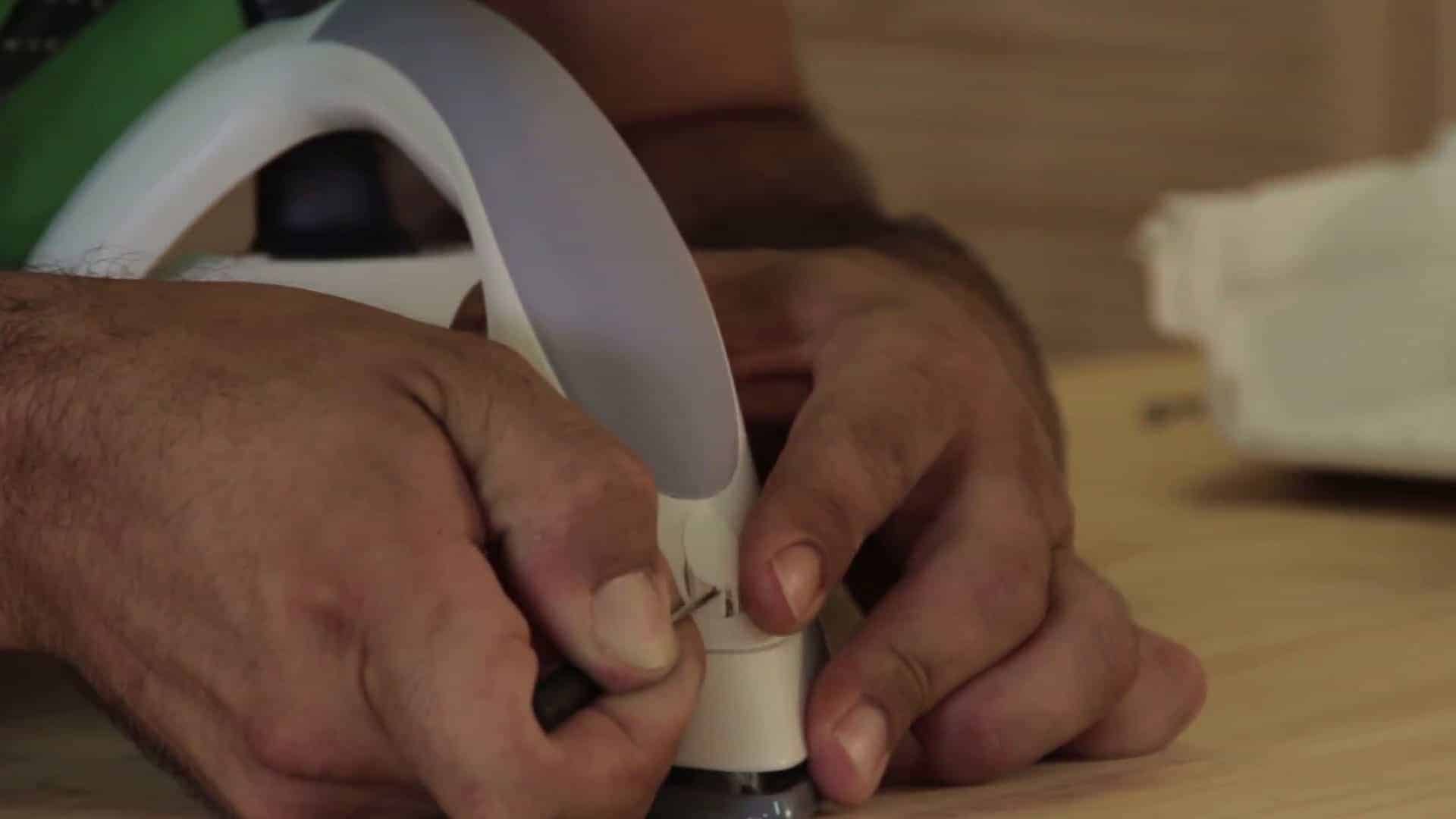

À l’avant du fer, vous trouverez un petit cache derrière, retirez-le.
Derrière le cache se trouve une ou plusieurs vis de fixation qu’il faut desserrer et retirer à l’aide d’un tournevis.

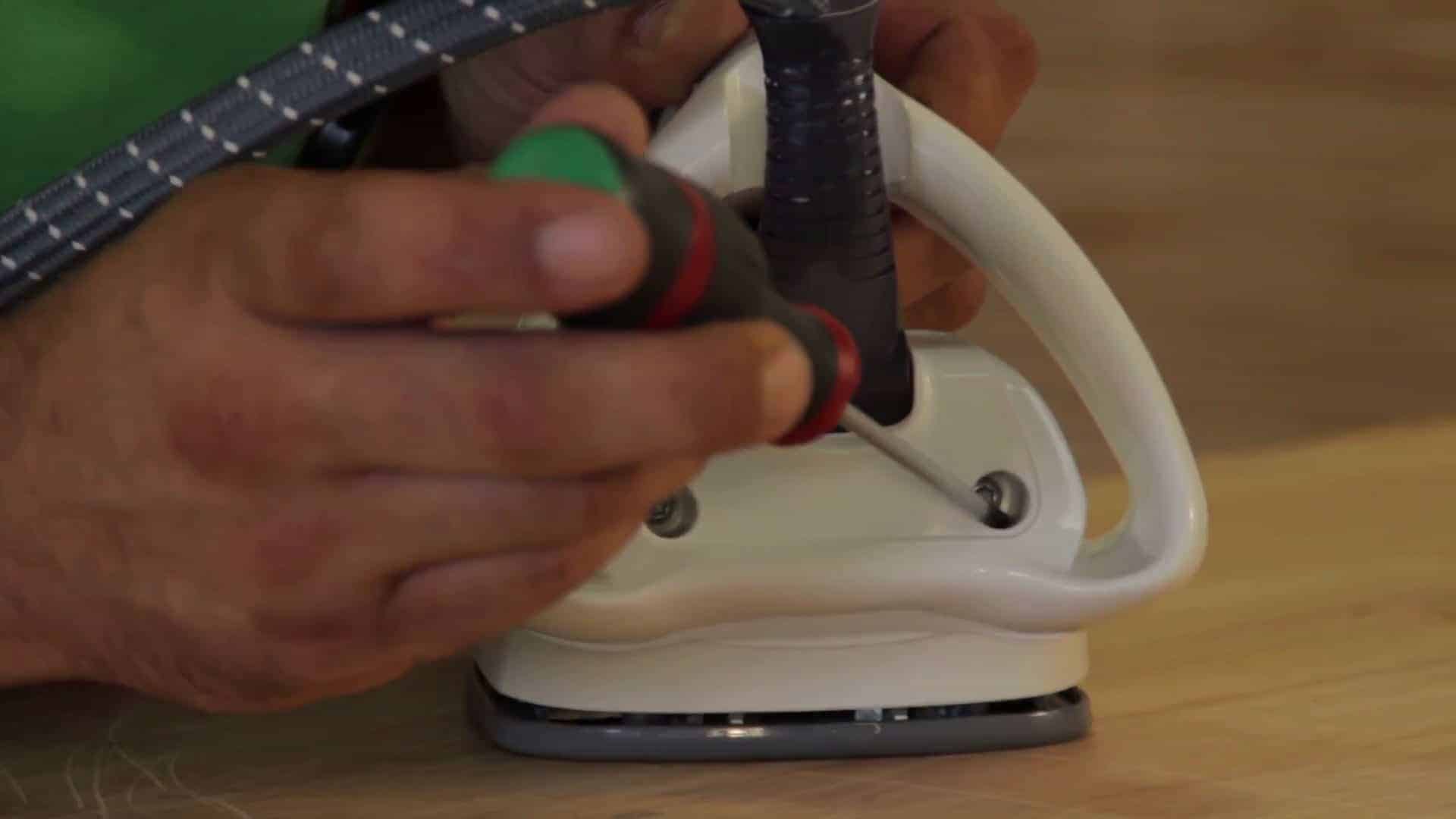

À l’arrière du fer également, se trouvent des vis de fixation qui participent à l’union de la poignée et de la semelle. Retirez aussi ces vis à l’aide d’un tournevis adapté.
Sur les 4 vis présentes, ne retirez que celles du bas.

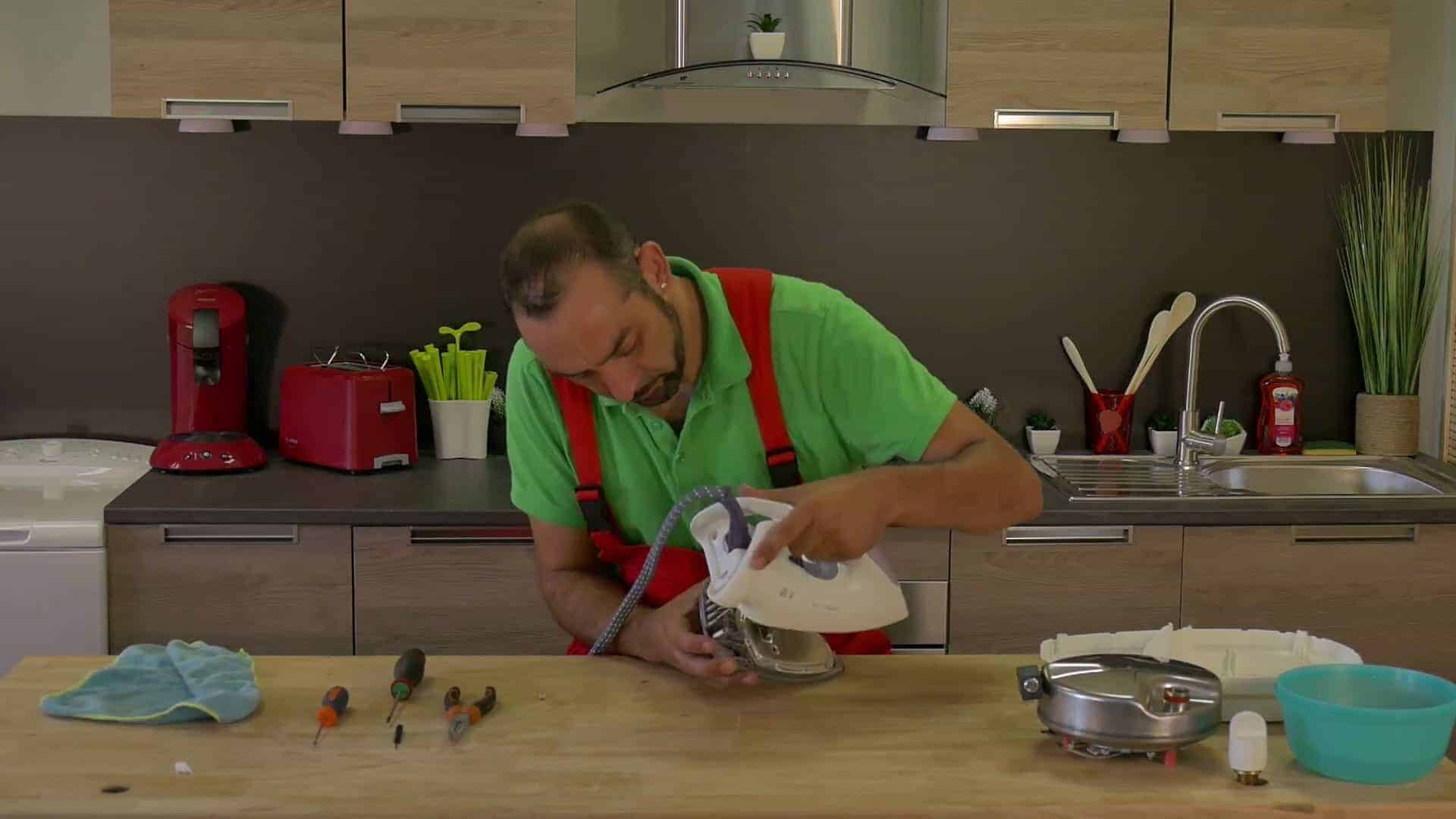

Désolidariser la semelle et la poignée du fer
Semelle et poignée ne sont maintenant plus solidarisées puisque les vis ont été retirées. Vous pouvez alors décrocher la semelle de la poignée, tout simplement en la déboitant. Au moment de décrocher la semelle, faites attention aux connecteurs électriques qui se trouvent clipsés au niveau de l’arrière du fer. Ils prennent la forme de barrettes métalliques.
Installer la nouvelle poignée sur la semelle
Votre nouvelle pièce est arrivée, vous pouvez maintenant remplacer la base poignée et son cordon.

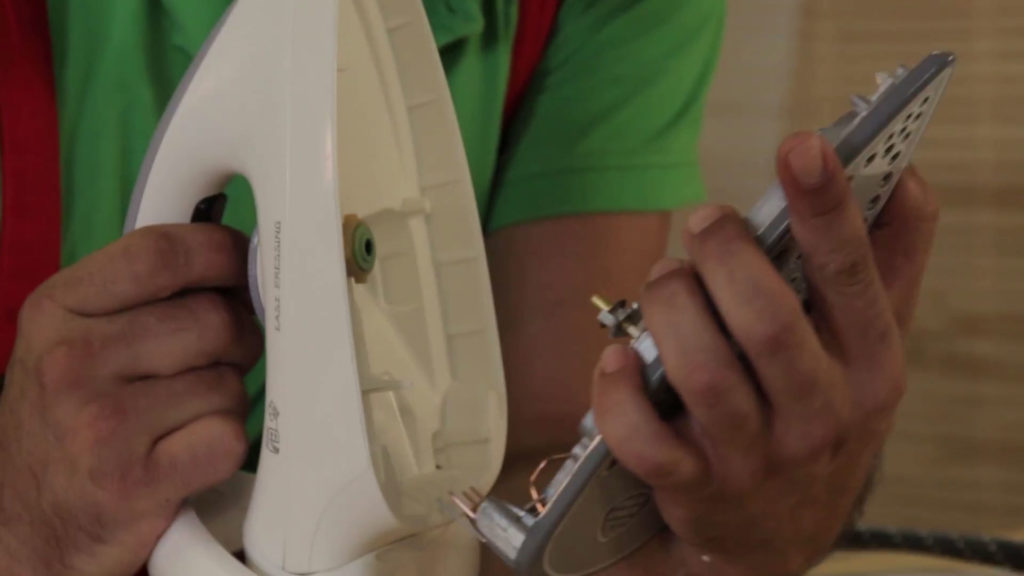

Il suffit pour cela d’emboîter la semelle et les connecteurs sur cette nouvelle pièce.
Terminez votre opération sur le fer en remettant et resserrant les vis de fixation (1 vis à l’avant et 2 vis à l’arrière), qui permettent de solidariser semelle et poignée.

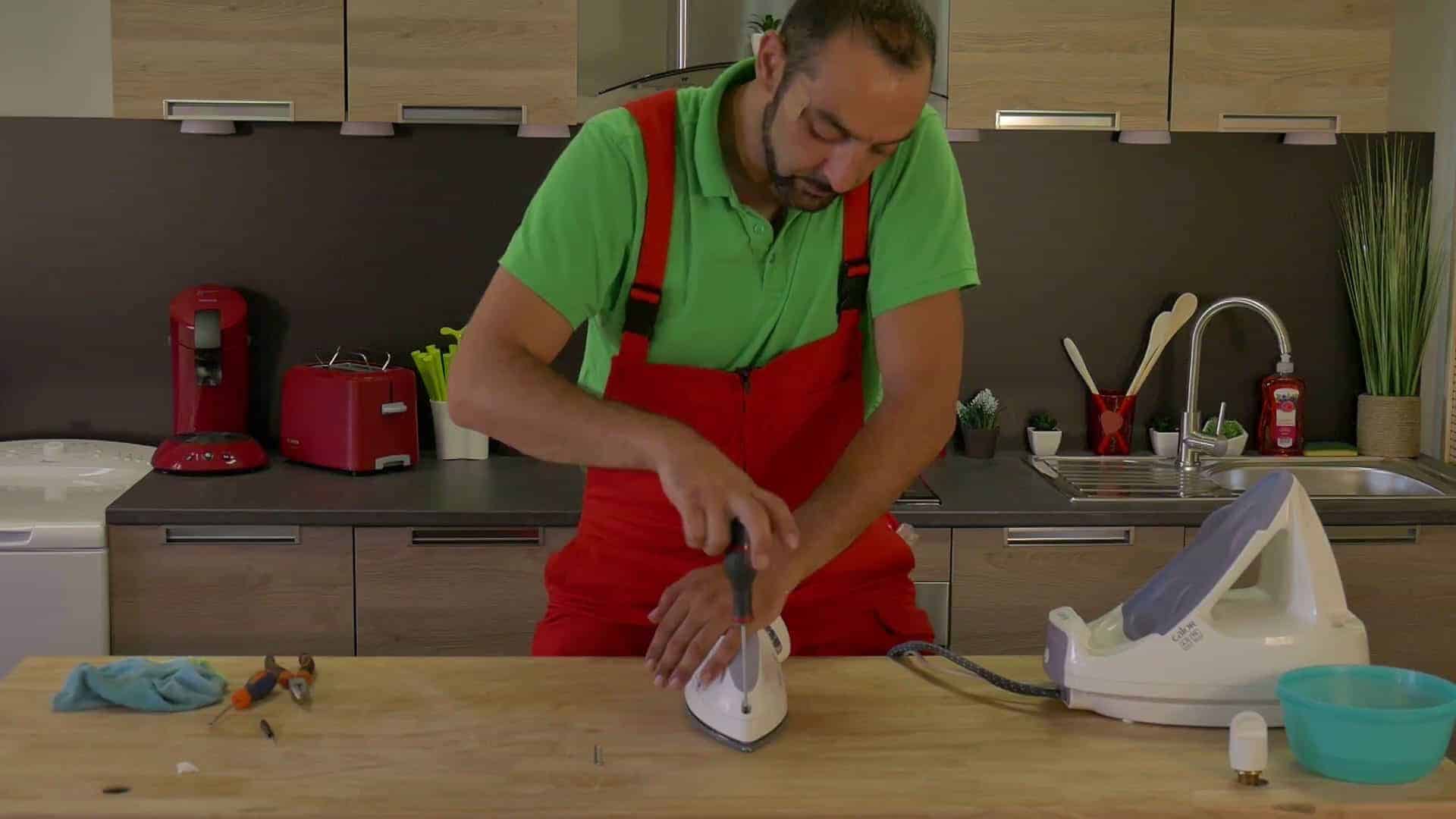

N’hésitez pas à appuyer sur la poignée pour réussir à visser

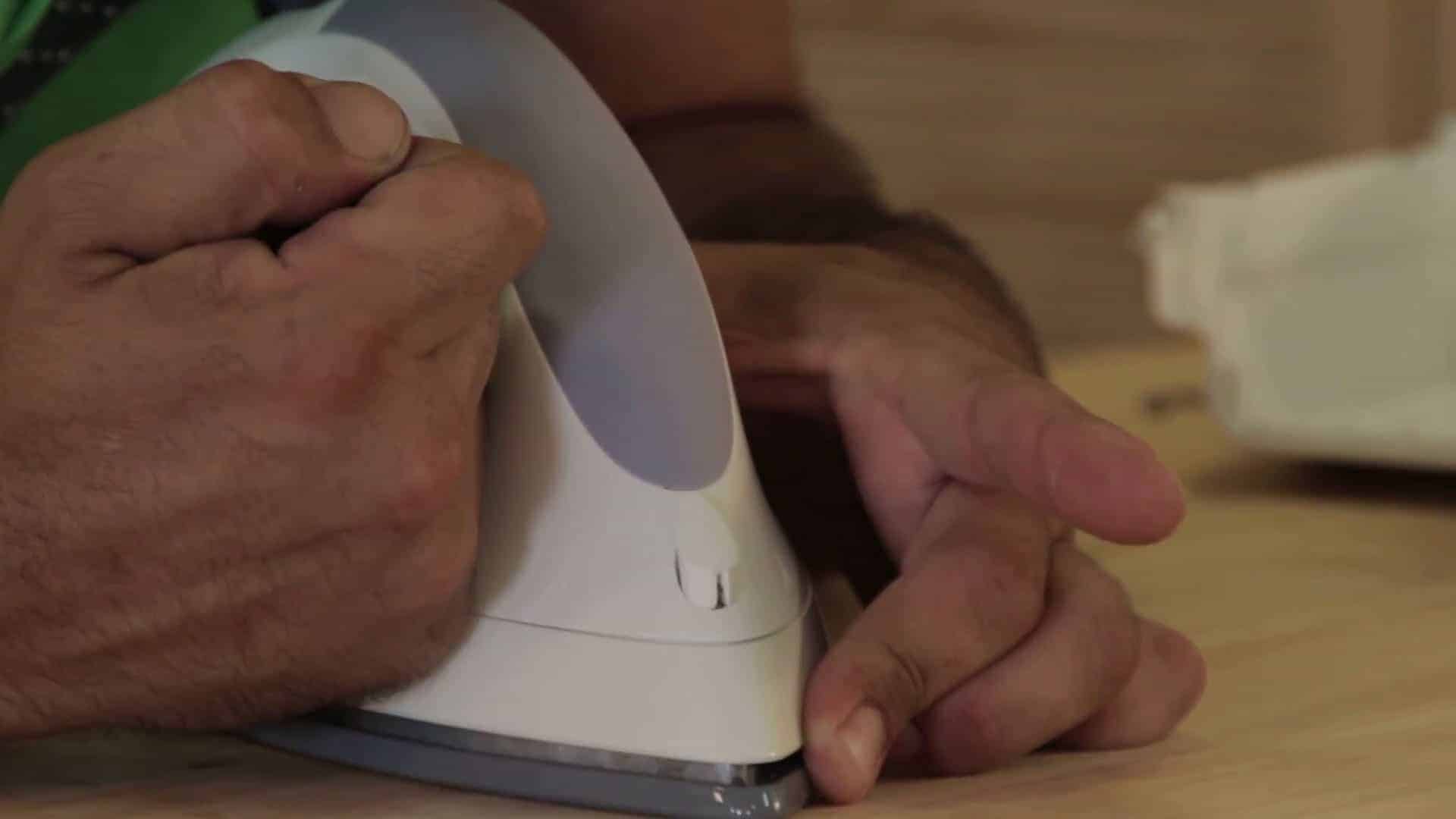

Replacez enfin le cache de la ou des vis de l’avant.
Installer le nouveau cordon

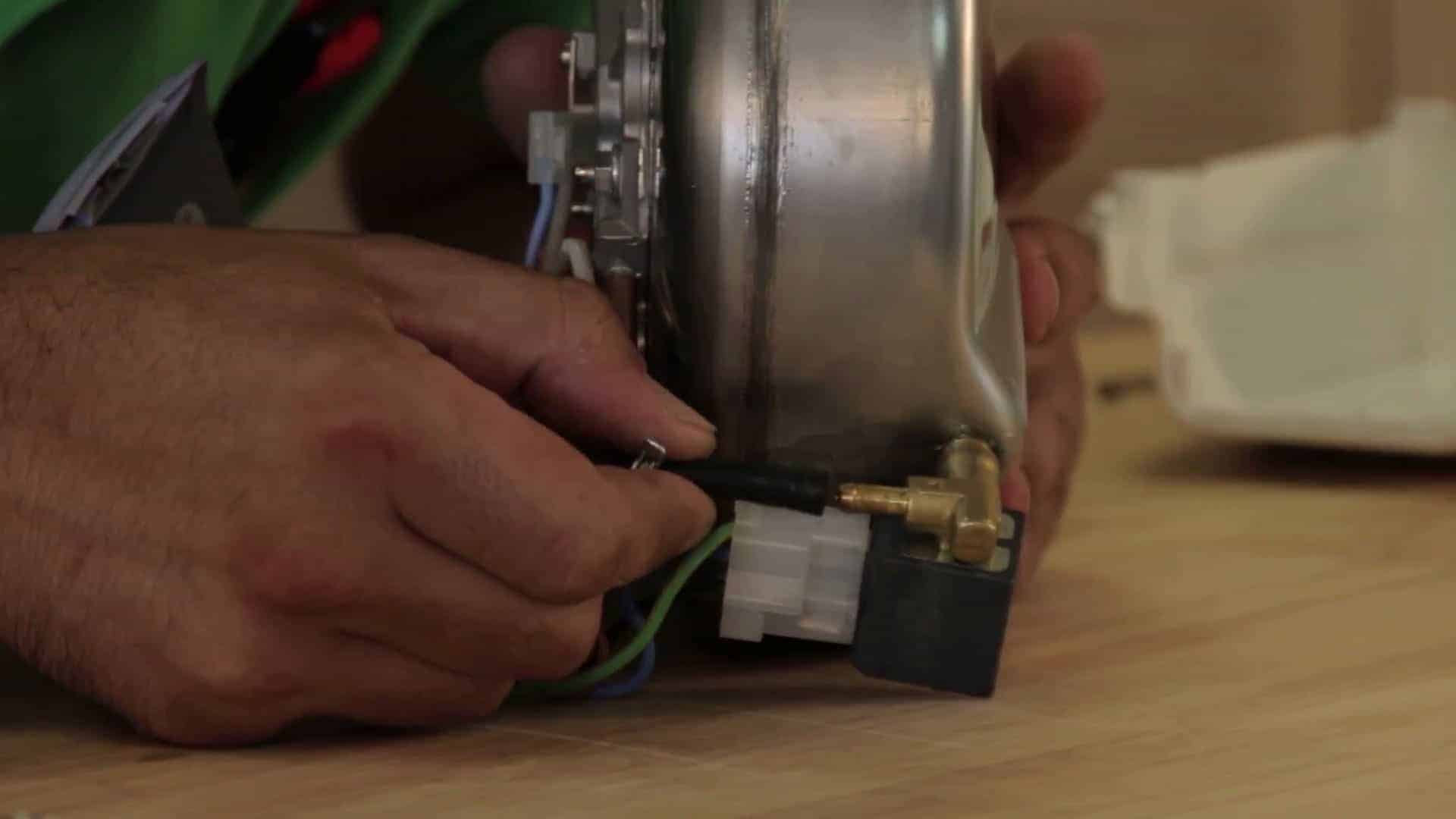

Il est temps d’installer le nouveau cordon de liaison fer-centrale. En premier lieu, branchez le tuyau de transport de vapeur du nouveau cordon au niveau de la chaudière de la centrale.

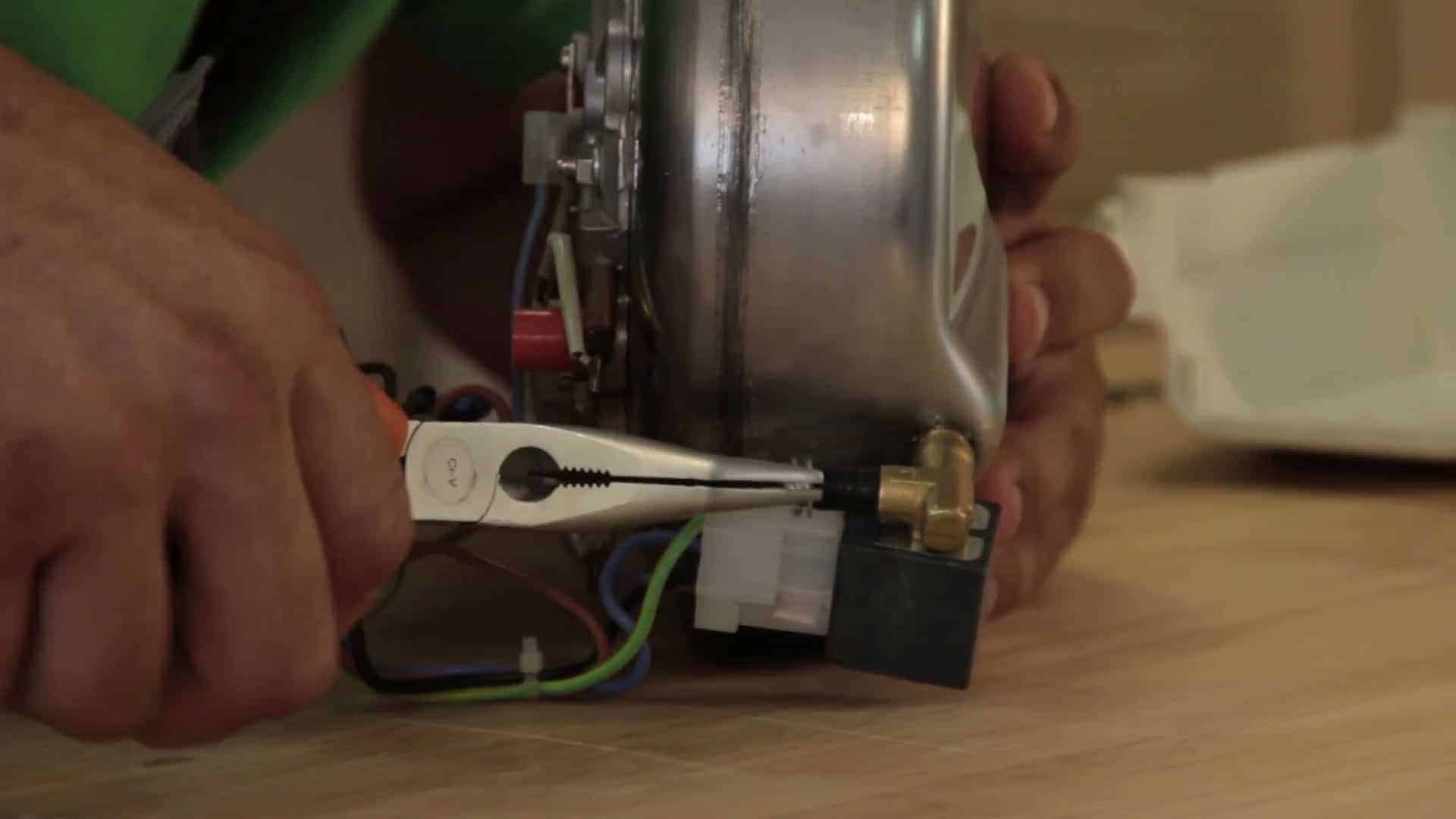

Pour le fixer, utilisez le petit collier de serrage.

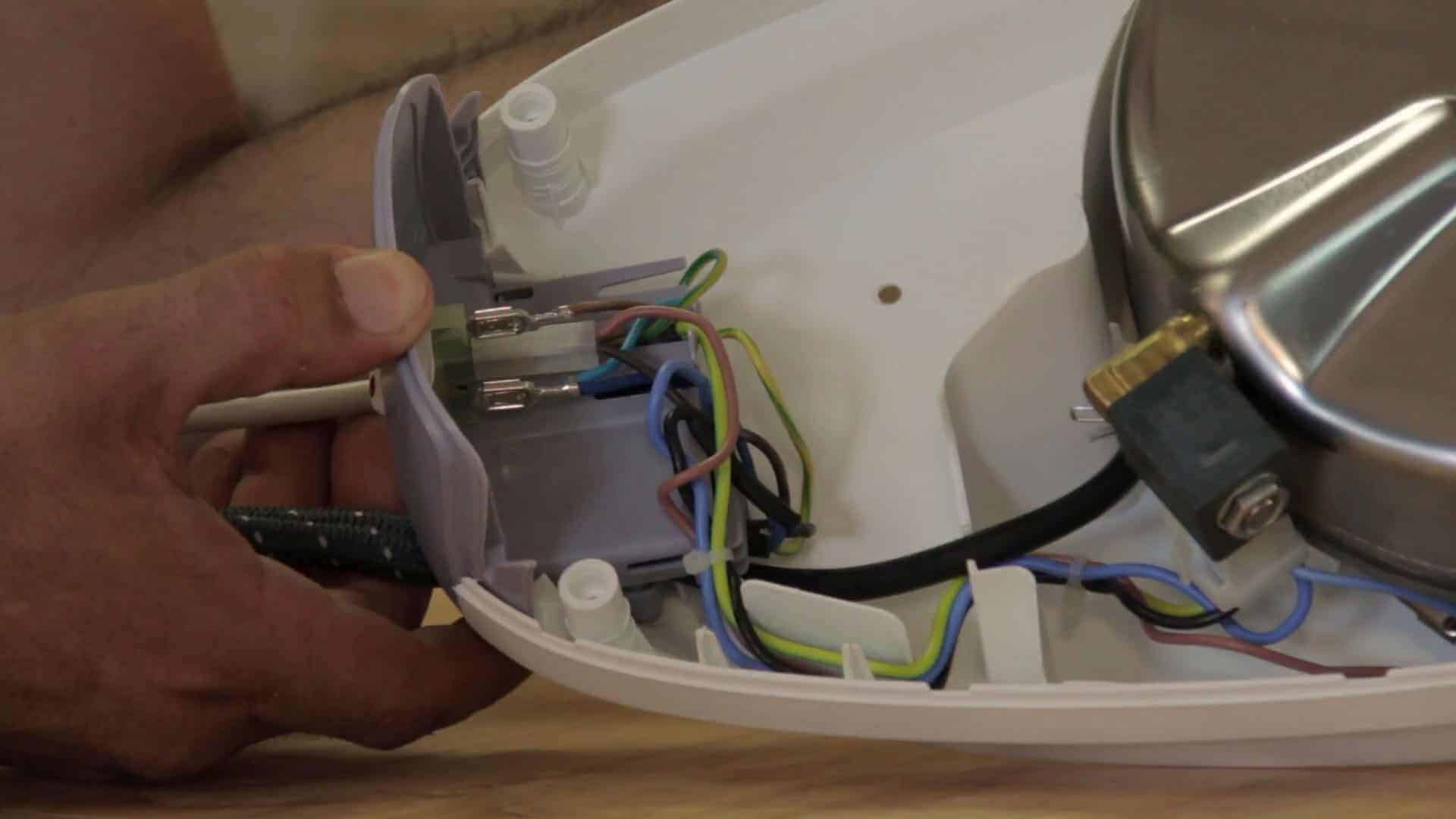

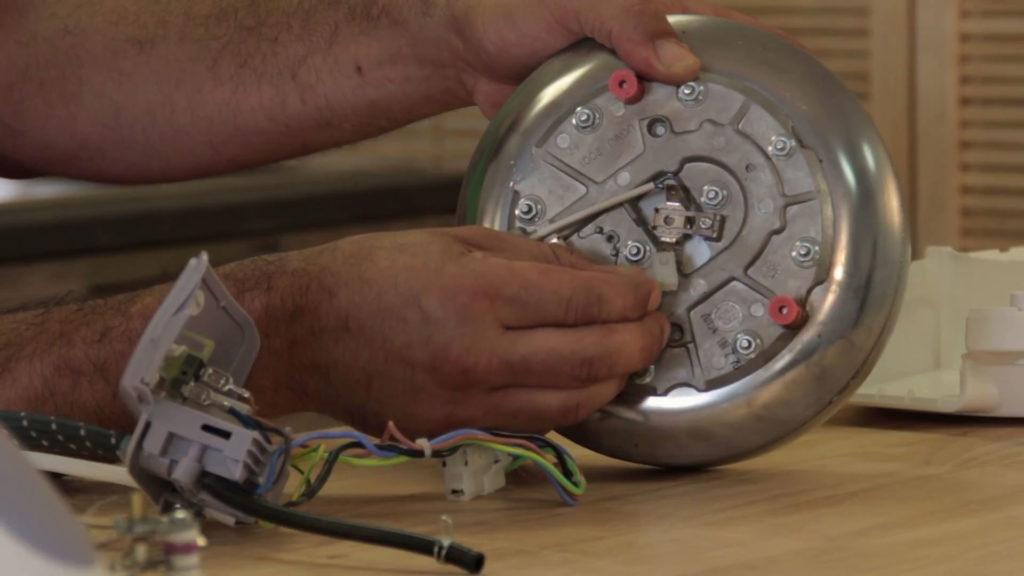

Ensuite, vous pouvez rebrancher le câble électrique du cordon. Reconnectez simplement tous les fils. Si besoin, aidez-vous de la photo prise précédemment.

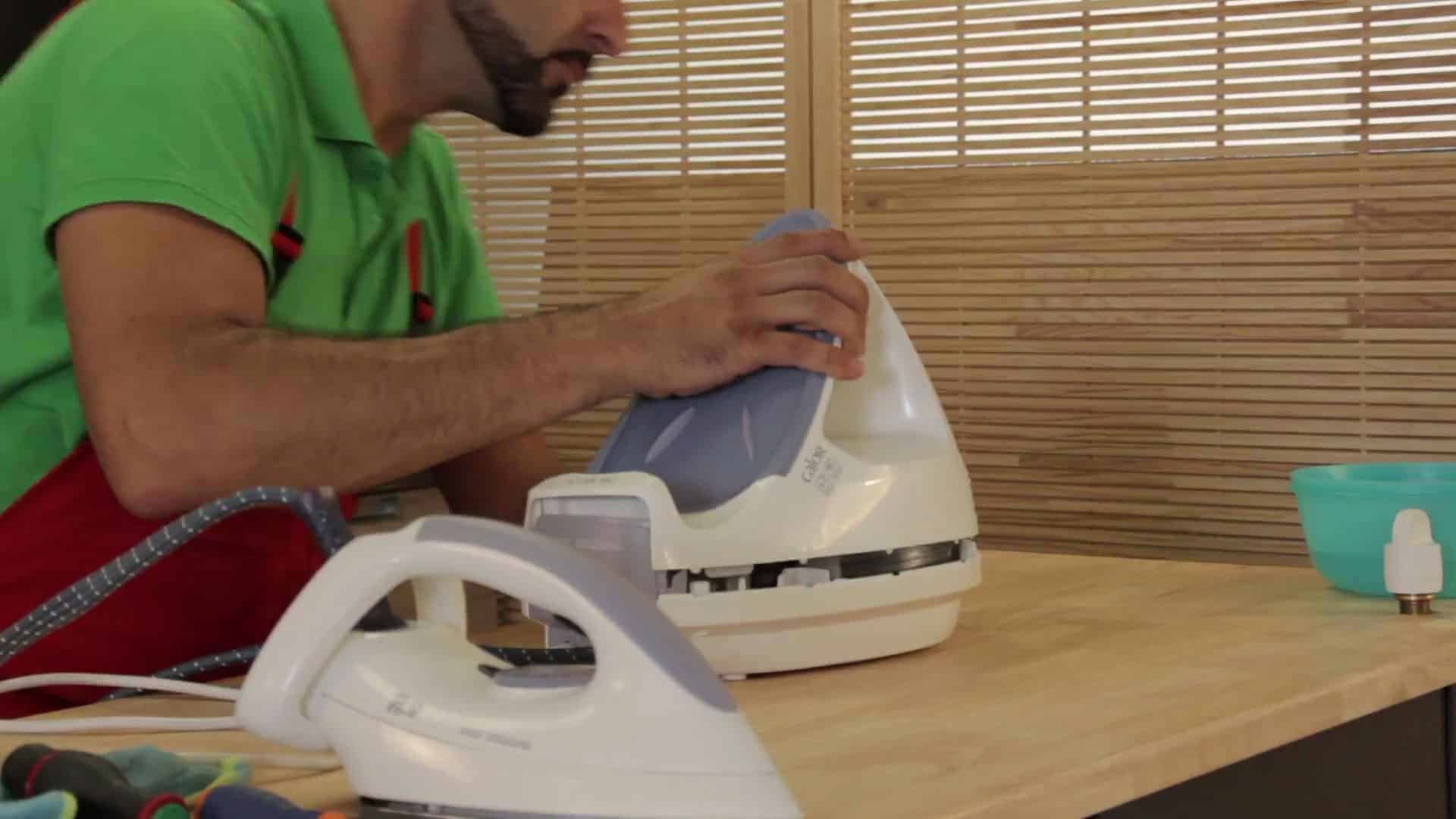

Remonter le cache de la centrale vapeur
Le nouveau cordon d'alimentation est installé, vous pouvez maintenant remonter le cache du dessous de la centrale vapeur. Replacez-le en veillant à ce qu’aucun fil ne soit coincé.
Une fois cette vérification faite, remettez la partie supérieure de la centrale vapeur.

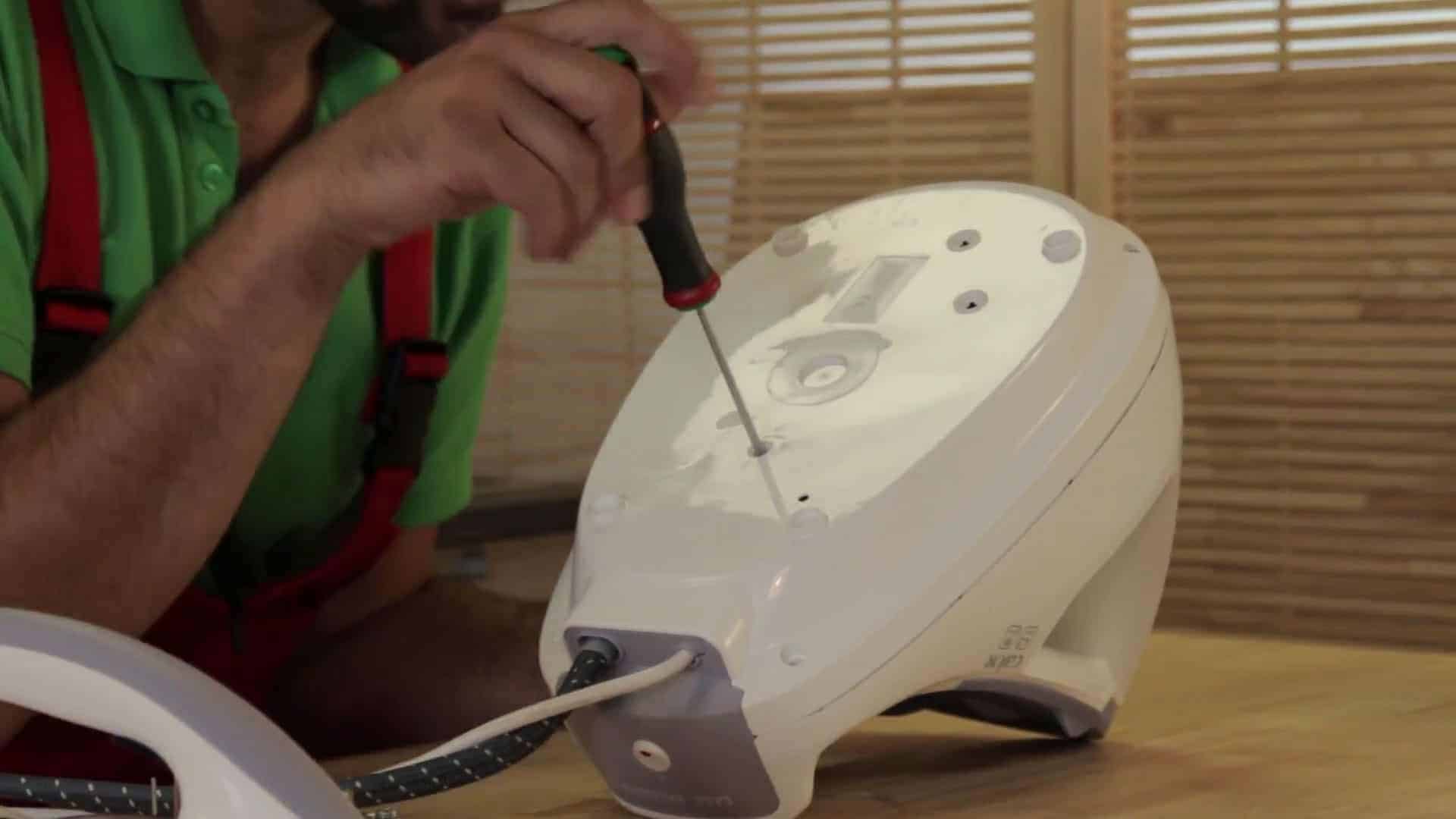

Enfin, resserrez les vis de fixation du cache.
Félicitations, simplement avec l’aide de cet article, vous avez économisé le rachat d’un appareil en procédant vous-même au remplacement du cordon de liaison fer-centrale ! Pour vos autres appareils, adoptez le réflexe de consulter les tutoriels pour réparer vous-même dès que cela vous semble réalisable.
Que lire ensuite ?
Comment changer la semelle d’une centrale vapeur Calor ?
La semelle est une partie importante de votre centrale vapeur. Sans elle, et bien pas de repassage !De ce fait, elle nécessite un entretien régulier pour fonctionner correctement. La semelle de centrale vapeur possédant une résistance, il arrive parfois qu’elle cesse de fonctionner, ou qu’avec le temps, le thermostat devienne défectueux.Dans cet article, nous vous expliquons comment remplacer soi-même la semelle d’une centrale vapeur Calor pour cette marque dédiée.
Je n’arrive pas a ouvrir ma centrale vapeur Astoria RC036
Pouvez-vous me dire pourquoi
Merci
Bonjour,
Voici une vidéo qui pourrait vous aider :
https://www.youtube.com/watch?v=WvEY9qkPcy4
Cordialement.
comment raccorder le câble de liaison entre la centrale vapeur et le fer à repasser quand on a oublier de faire un schéma ou photos de repérage des fils.
Bonjour,
Un mail privé vien de vous etre envoyé.
Cordialement.
Comment ouvrir la centrale vapeur Philips gc8261
Bonjour,
Une fois l’appareil retourner vous avait aux quatre coins des trous avec au fond des vis une fois enlever le carter inférieur s’enlève pour donner accès aux éléments de votre centrale vapeur.
Cordialement.
Bonjour tout va bien sauf qu’il faut que je cale le cordon avec une planche pour que la vapeur se mette à siffler et donc fonctionner. je dois changer seulement le cordon vapeur ? ou quoi ?
Merci pour votre réponse cordialement
Bonjour,
Effectivement tout nous fais penser que votre cordon est a changé.
Cordialement.
comment démonter le dessous d une centrale vapeur philips gc 8261
Bonjour,
Il est préférable sur ce modèle de démonter le dessus du corps de la centrale vous aurez des vis dans la partie inférieure à enlever.
Cordialement.
Bonjour,
Je viens de remplacer sur une centrale à vapeur Calors – réf GV8700C0/23 la poignée dessus de fer avec le cordon centrale vapeur réf CS-00118631 car l’ancien cordon avait un faux contact au niveau de la poignée. J’ai donc démonté la semelle, je l’ai délicatement nettoyé avec un peu de vinaigre blanc et une brosse à dents. Pr les zones métalliques rouillées j’ai frotté délicatement avec de la laine d’acier n°000 (c’était cracra la dessous), puis remonter sur la nouvelle poignée. Seulement maintenant, lorsque je souhaite régler la température du fer, dès que j’arrive sur la “zone soie”, cela fait sauter les fusibles ? J’ai pourtant bien aligné le méplat avec le sélecteur de programme, comme indiqué ds votre vidéo ?! Tant que je reste sur la zone sans vapeur (synthétique-min), pas de soucis !? Je précise que lorsque la semelle n’est pas montée sur la poignée aucun soucis non plus.
Merci de bien vouloir m’aider à comprendre ce qui se passe.
Dans l’attente d’une réponse.
Cordialement
Bonjour,
N’avez-vous pas un défaut d’isolation sur la semelle ?
Car si cela ne disjoncte pas sans la semelle, c’est que le souci tourne autour de la semelle.
Cordialement.
Bjr Loïc
Tout d’abord merci d’avoir pris en considération ma demande. Ensuite, de quel genre pourrait être le défaut d’isolation sur la semelle ? Je n’ai rien enlevé ou détérioré sur la semelle ? J’ai juste fait du nettoyage, comme décrit. Cela disjoncte uniquement lorsque je passe le sélecteur au-delà de la zone dite “froide” (synthétique). Dès que j’arrive sur “soie” et plus, cela disjoncte ?? Si j’allume la centrale et que je laisse le sélecteur sur la zone “min-synthétique”, (semelle en place, évidement) cela ne disjoncte pas ?!! En effet, sans la semelle cela ne disjoncte pas, non plus. Je n’avais pas ce soucis avec le programmateur du fer avant le changement de la poignée et du cordon. Si j’ai changé la poignée le cordon c’est uniquement parce que j’avais un faux contact au niveau du cordon situé en bout de poignée ! Mais lorsque je montais la température via le sélecteur de programme du fer, tout fonctionnait “normalement”. A ceci prêt que le voyant de mise en chauffe ne fonctionnait pas correctement et donc mon fer n’était jamais chaud ou tout du moins pas comme il devait ? Enfin, je pense… Donc lorsque je tentais d’envoyer de la vapeur, j’avais le droit à un écoulement d’eau ! Bref, je ne sais pas si cela peut avoir une cause à fait, avec mon soucis actuel ? Je vous dis tout, afin que vous ayez les tenants et les aboutissants !… Dans l’attente d’une réponse de votre part. Merci de votre aide. Cdt.
Bonjour,
Si je comprends bien, votre semelle ne chauffait pas bien suite à un mauvais contact.
Vous avez réglé ce souci mais le problème de la semelle était peut-être déjà présent.
Mais maintenant que cela chauffe cela fait disjoncter.
Regardez si vous avez un courant de fuite avec votre multimètre en position MOhm (20M Ohm si possible) entre une borne de la résistance et la terre sur la semelle.
Cordialement.
Bonjour Loïc
Malheureusement, le multimètre que je possède n’a pas cette position de 20M Ohm. Ci-joint une photo de mon appareil. Y-a t-il une autre position qui me permettrais de contrôler ? J’avoue en plus que là, je ne suis pas très doué !! De plus, qu’entendez vous par une borne de la résistance et la terre sur la semelle ? Comment je les distingue ? Auriez-vous un schéma, une photo pour illustrer vos propos ? Ou tout autre moyen afin d’éclairer ma lanterne !! Enfin, si je comprend bien, quoi qu’il arrive le défaut est sûrement sur la semelle ? Merci encore de votre aide. Cdt
Bonjour,
Tentez le calibre 2000k dans ce cas.
Cordialement.
Merci pour l’info. Accepteriez vous de me montrer, au travers de la photo jointe de ma semelle, où dois-je positionner les aiguilles du multimètre ? De plus, quelle valeur dois-je obtenir en cas de fuite ? Est-ce que je dois rester sur 1 ou est-ce que cette valeur dois changer ? Est-ce que je dois mettre le sélecteur de programme en position vapeur ou pas ?
Mon test = Sélecteur en position dite froide : En positionnant mon aiguille noir sur la borne la plus à droite et ma rouge sur les autres bornes j’obtiens successivement 1 / 000 / 1 / 000 et en faisant l’inverse la noir sur la borne la plus à gauche et la rouge sur les autres bornes j’obtiens, 000 / 1 / 000 / 1. Ensuite, lorsque je mets le sélecteur en position vapeur (là ou cela disjoncte), aiguille noir sur la borne la plus à droite j’obtiens, 1 / 000 / 000 / 000 et à l’inverse aiguille noir positionnée le plus à gauche j’obtiens, 000 / 000 / 000 / 1. Voilà, je ne sais pas si j’ai bien fais ? Et si cela peut vous aider à comprendre le soucis ?
Dans l’attente d’une réponse. Merci de votre aide.
Bonjour,
Pour tester la semelle de votre fer, mettez vos pointes de touche de votre multimètre sur les bornes de la résistance et calibrez le multimètre sur 200 Ohm et vous devriez trouver une valeur entre 20 et 40 Ohm.
Pour tester un courant de fuite sur la résistance de votre fer, mettez une pointe de touche sur une des bornes de la résistance et l’autre sur la partie métallique de la semelle (par exemple près du trou sur la photo).
Calibrez votre multimètre sur la position 2000k Ohm sur votre multimètre, s’il reste à un 1, c’est qu’à froid, il n’y a pas de fuite de courant. Si à l’inverse, vous avez une valeur, c’est que la résistance sur la semelle est défectueuse.
Attention, parfois la fuite de courant n’apparaît qu’à chaud. Dans ce cas, il faudra refaire le test une fois la semelle chaude.
Cordialement.
En mettant mes pointes sur les bornes de droite et de gauche, j’obtiens 72 Ohm. Sélecteur en position dite froide ou en positon vapeur, c’est pareil.
Pr la fuite. En position 2000k Ohm, la valeur change en 000 semelle froide sur la 1ère borne verticale, à droite ?! Pr les autres cela reste sur 1.
Si j’ai tt bien compris, c’est que ma semelle à un problème ?
En vous remerciant
Cdt
Bonjour,
Attention, la résistance est située sur les extrémités (la partie couleur cuivre).
Il n’y a que sur ces deux extrémités qu’il faut faire le contrôle.
Cordialement.
Position 200 Ohm. En mettant mes pointes directement sur les bornes cuivrés, j’obtiens la valeur de 00,9 voire 01,0. En aucun je me situe ente 20 et 40 Ohm
Position 2000k Ohm. En mettant l’une de mes pointes directement sur les bornes cuivrés et l’autre sur la partie métallique autour du trou, j’obtiens la valeur de 000. Cela ne reste pas sur 1 !
Que le sélecteur soit sur Froid ou Vapeur
J’en déduis qu’il y à bien une fuite du coup ? Par conséquent, la semelle semble défectueuse ?
En vous remerciant
Cdt
Bonjour,
Si votre multimètre ne reste pas à un, il est probable que vous ayez une légère fuite.
Tentez son remplacement.
Cordialement.
Si vs me confirmer que j’ai bien une fuite, je vais en effet tenter de la remplacer. Si ce n’est pas ça, il me semble qu’un retour de pièce est possible via votre site internet … Encore merci pr votre aide. Cdt
Bonjour,
Oui, malheureusement, il est difficile de le certifier à 100% car nous nous basons sur les échanges que nous avons et sur les tests que vous faites.
Il est possible de nous faire un retour de pièce au cas où.
Cordialement.
Bjr Loïc.
Je comprends bien… J’ai commandé et je verrais si c’est bien ça. Encore merci. Cdt
Bonjour,
Nous nous tenons à votre dispositions pour toutes demandes sur cet appareil.
Cordialement.
Bjr Loïc
Je viens vs informer que votre diagnostic était correct. Après avoir changé la semelle, tt fonctionne parfaitement ! Ma semelle avait donc bien une défaillance. En vs remerciant une nouvelle fois. Cdt
Bonjour,
Merci pour votre retour.
Je suis ravi pour vous.
Cordialement.
Bonjour.
Je n’ai plus beaucoup de vapeur au niveau du fer.
Je souhaiterais ouvrir le fer mais je n’arrive pas à à le démonter. J’ai peur de casser les parties en plastique.
Merci pour votre aide
Bonjour,
Avant de le démonter, je vous invite à d’abord tenter un bon détartrage.
Il se peut que cela vienne de là et que cela solutionne votre problème.
Cordialement.
Je tente de remplacer le thermostat de ma centrale ASTORIA RC036A.
Je ne suis plus certain de comment raccorder correctement chacun des 5 fils sur la barrette électrique ?
D’autre part : Je ne vois vraiment pas où rebrancher 2 des 4 tubes silicones venant de la semelle ?
Pouvez vous m’aider ?
Bonjour,
Pour essayez de vous aiguiller pouvez-vous nous faire parvenir une photo de l’intérieur de votre centrale, démontrant les tubes non connectés et les fils.
Cordialement.
Bonjour je souhaite ouvrir le fer de ma centrale vapeur stirella delonghi afin de resserrer les vis du câble vapeur.il y a un faux contact.je n’arrive pas a désolidariser la semelle de la poignée.
Bonjour,
Une vue éclatée vous a été envoyée par mail.
un petit ressort avec un embout est tombé je l’ai récupéré sur le dessus de la semelle et maintenant je ne sait pas ou il va
Bonjour,
Un mail vient de vous être envoyé pour nous envoyer une photo des pièces retrouvées.
