Verres couverts de traces, assiettes souillées de graisse ou encore casseroles non lavées, votre lave-vaisselle a bel et bien décidé de vous contrarier en ce moment ! Pour autant, il s’agit peut-être d’un dysfonctionnement pouvant être résolu par vos soins. Les causes peuvent être diverses : filtres obstrués, bras d’aspersion bouchés ou encore électrovanne abimée. Ce tutoriel décrit toutes les étapes à suivre pour dépanner soi-même un lave-vaisselle.

Dans quels cas remplacer le moteur (ou clapet) de lavage alterné d’un lave-vaisselle (MDV) ?
Avertissement sécurité

Voici les étapes à suivre :

Dans quels cas remplacer le moteur (ou clapet) de lavage alterné d’un lave-vaisselle (MDV) ?

Le moteur de lavage alterné d’un lave-vaisselle, aussi appelé MDV (Motor Diverter Valve), clapet d’alternance de cyclage ou électrovanne Diverter, a pour fonction de diriger l’eau vers les bras de lavage. Si vous pouvez observer un ou plusieurs des symptômes de panne suivants, alors il est possible que le clapet de lavage alterné soit endommagé ou cassé :

  • une sorte de ronflement est audible dès que le cycle de lavage débute
  • le lave-vaisselle s’allume mais ne démarre pas
  • la machine s’arrête en cours de lavage et n’achève pas le programme
  • la vaisselle rangée en haut dans la machine est bien lavée mais pas celle en bas ou inversement
  • l’eau n’est plus projetée sur la vaisselle durant le cycle de lavage
  • l’appareil affiche un code panne renvoyant à un problème de clapet d’alternance

Outils nécessaires : un tournevis plat, un tournevis cruciforme et une paire de gants de protection.

tournevistournevis-cruciformegants-securite

⚠ Pour votre sécurité, votre lave-vaisselle doit être débranché du secteur avant toute intervention.
Pièces détachées pour lave-vaisselle

Étape 1 : Enlever le panneau inférieur

Slider image
Slider image
Slider image

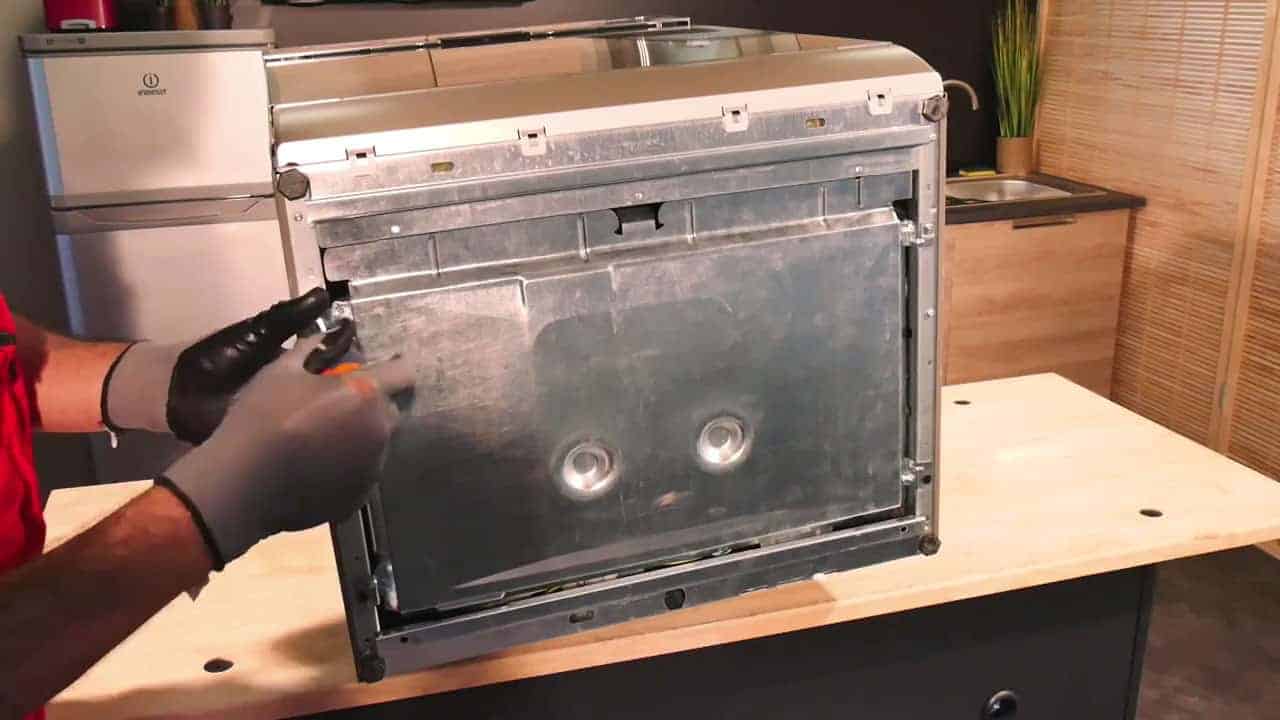

Enfilez vos gants de protection. Couchez l’appareil sur le dos. Dévissez le panneau inférieur et retirez-le.

Découvrez les les 10 pannes les plus fréquentes sur votre lave-vaisselle en lisant cet article !

Étape 2 : Débrancher le moteur de lavage alterné

Vous pouvez à présent accéder aux câblages du moteur de lavage alterné.

Mettre le nouveau MDV
📸 Faites une photo pour vous rappeler des connexions.
Slider image
Slider image
Slider image
Slider image
Slider image

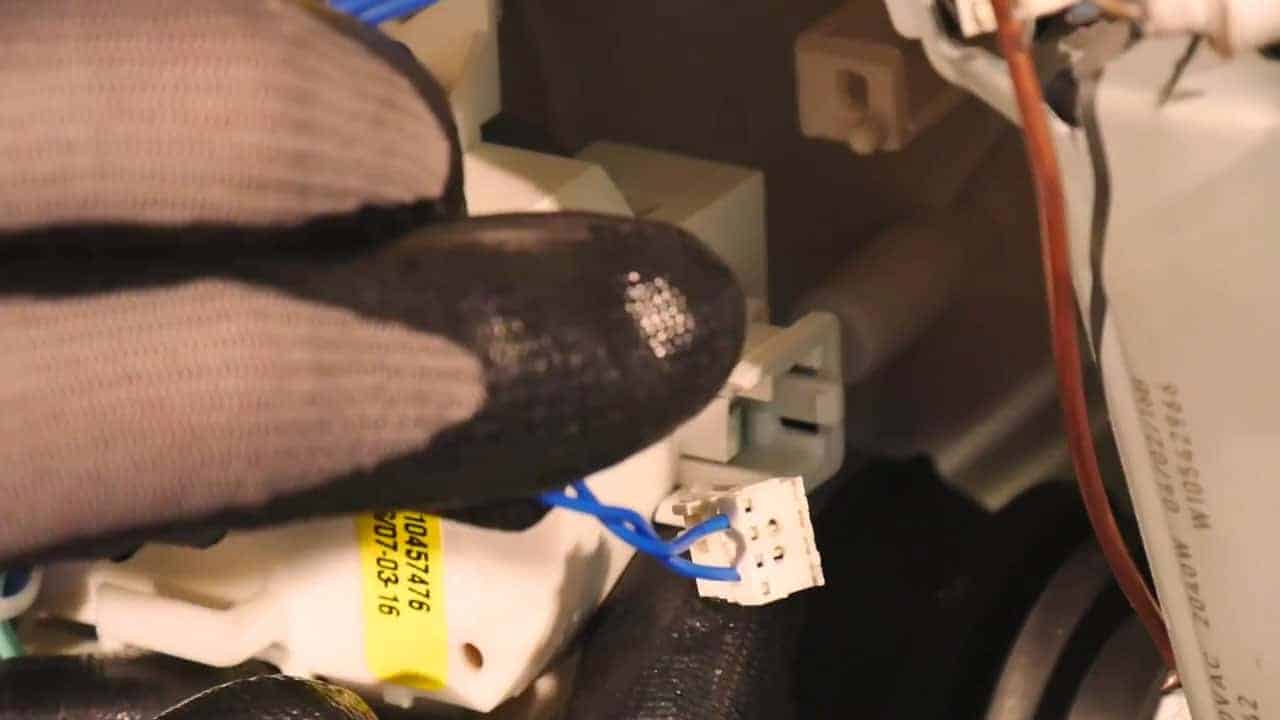

Retirez avec précaution les deux connecteurs. Ensuite dévissez le MDV puis enlevez-le de son emplacement.

Étape 3 : Nettoyer le joint d’étanchéité

Slider image
Slider image
Slider image
Slider image

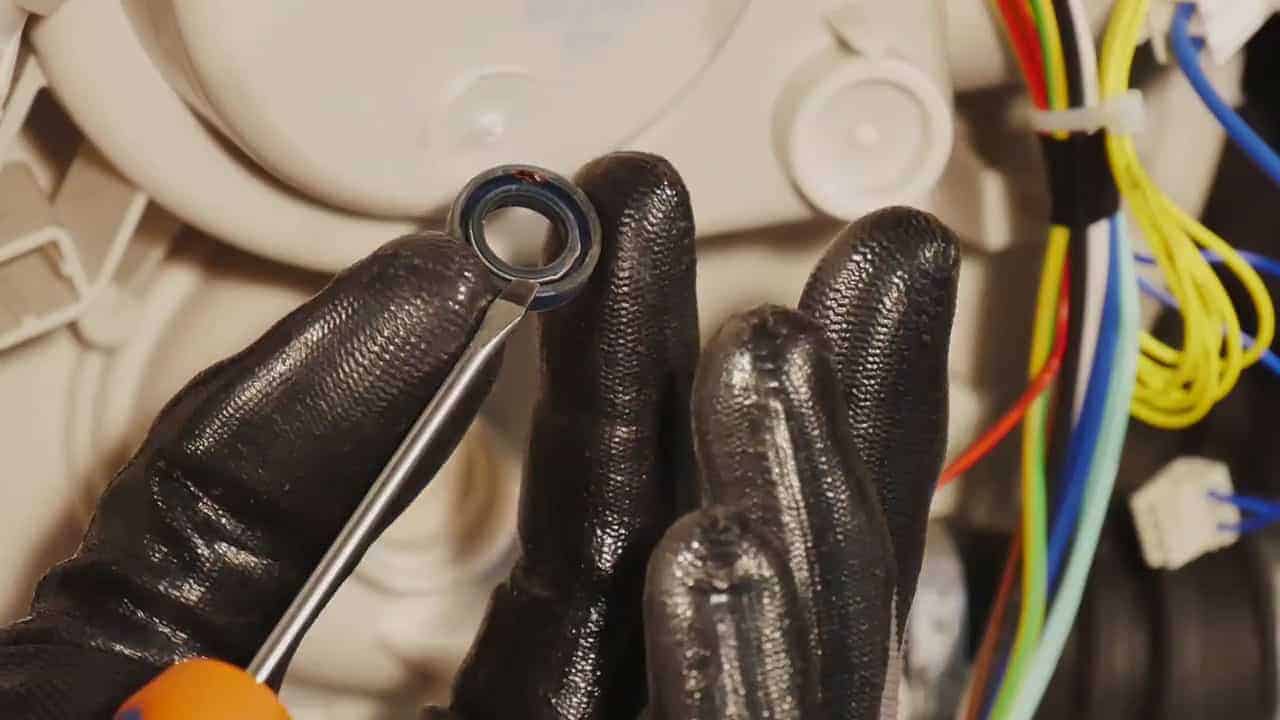

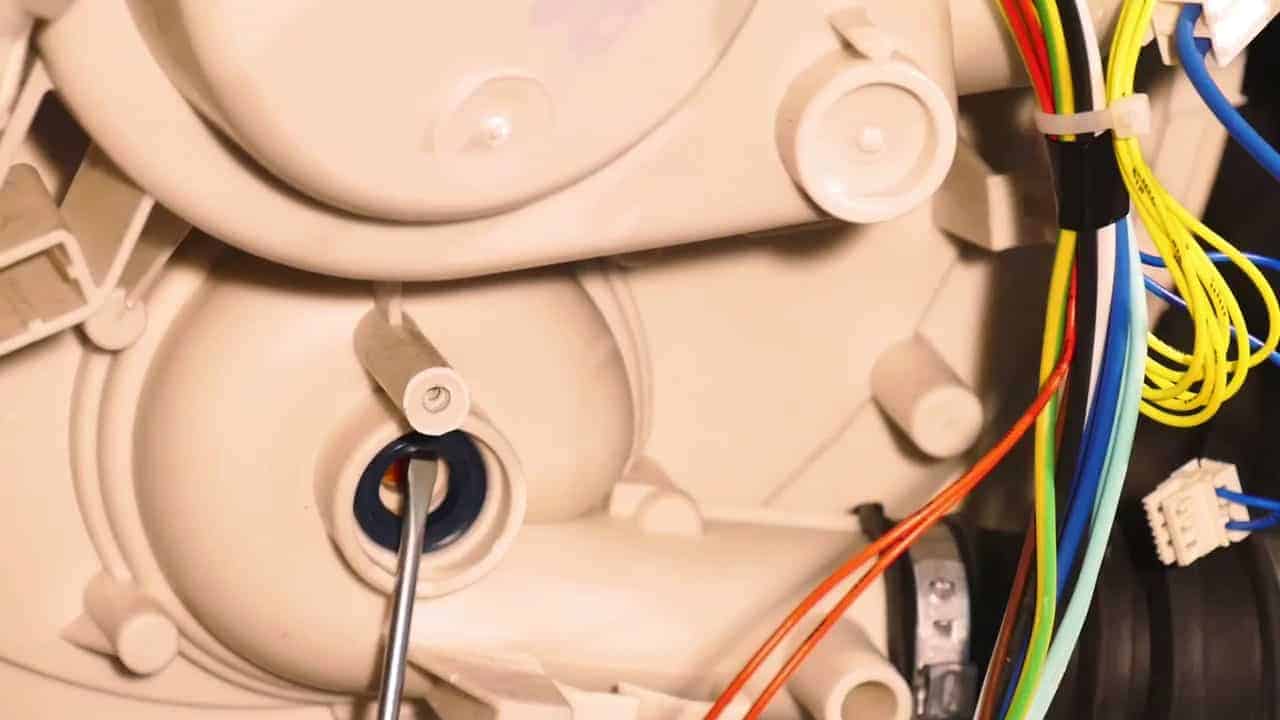

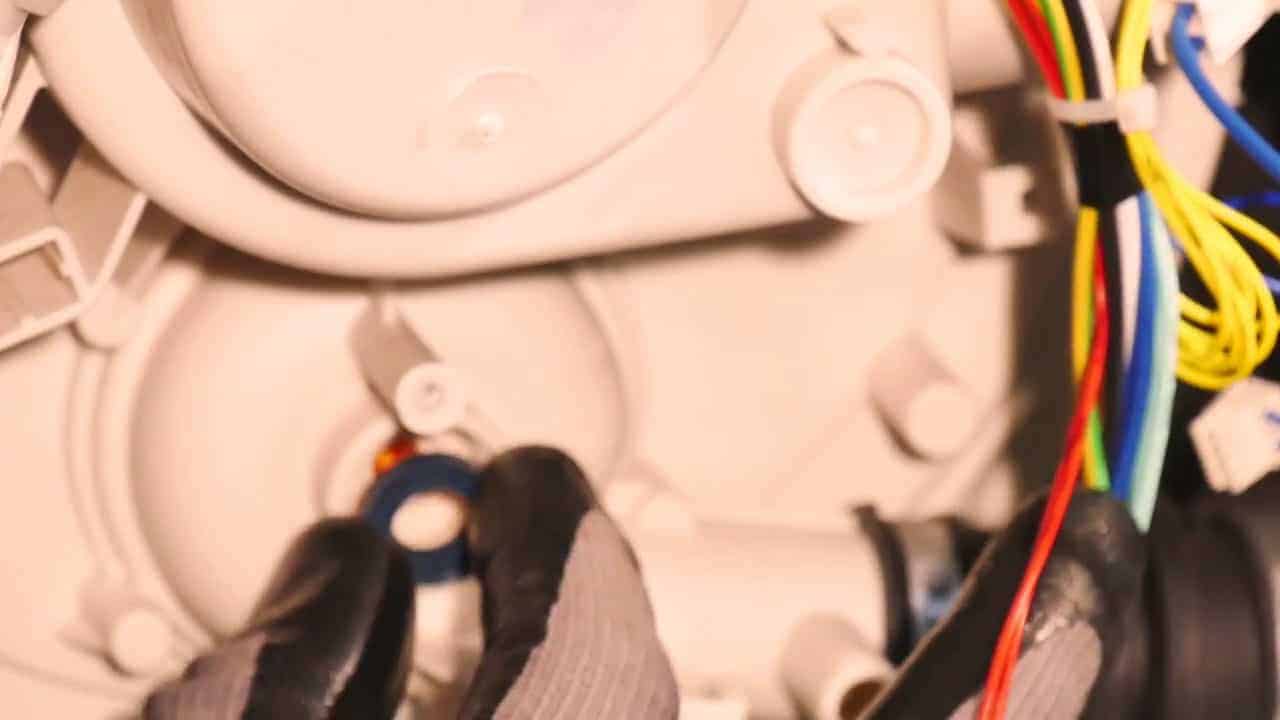

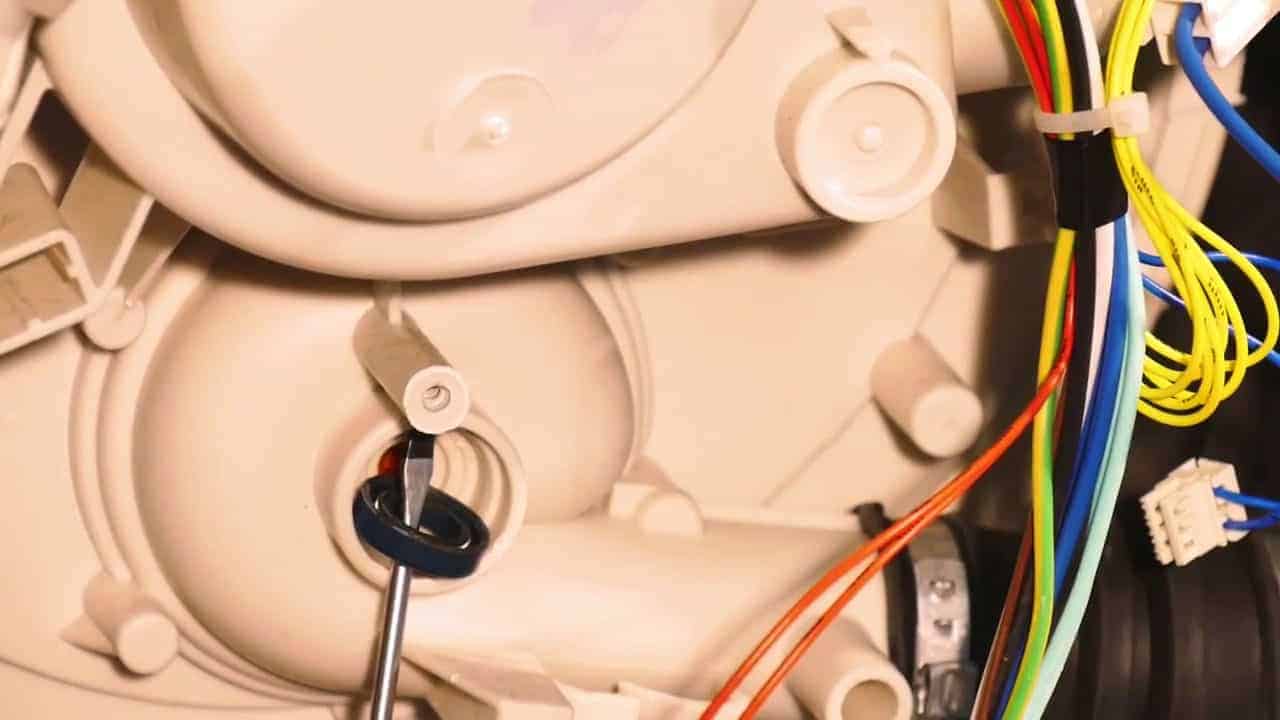

Ôtez délicatement le joint d’étanchéité à l’aide d’un tournevis plat, puis nettoyez-le soigneusement. Remettez-le ensuite à sa place initiale.

Étape 4 : Monter le nouveau moteur de lavage alterné

Slider image
Slider image
Slider image
Slider image
Slider image
Slider image

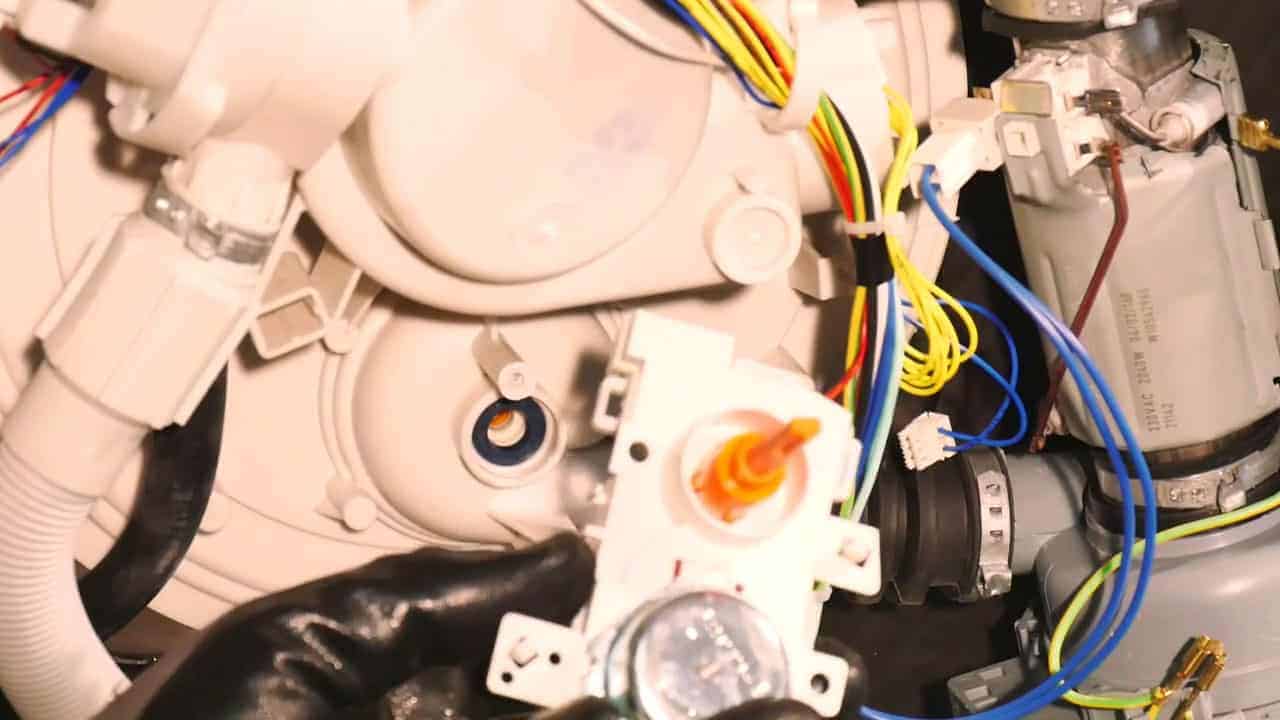

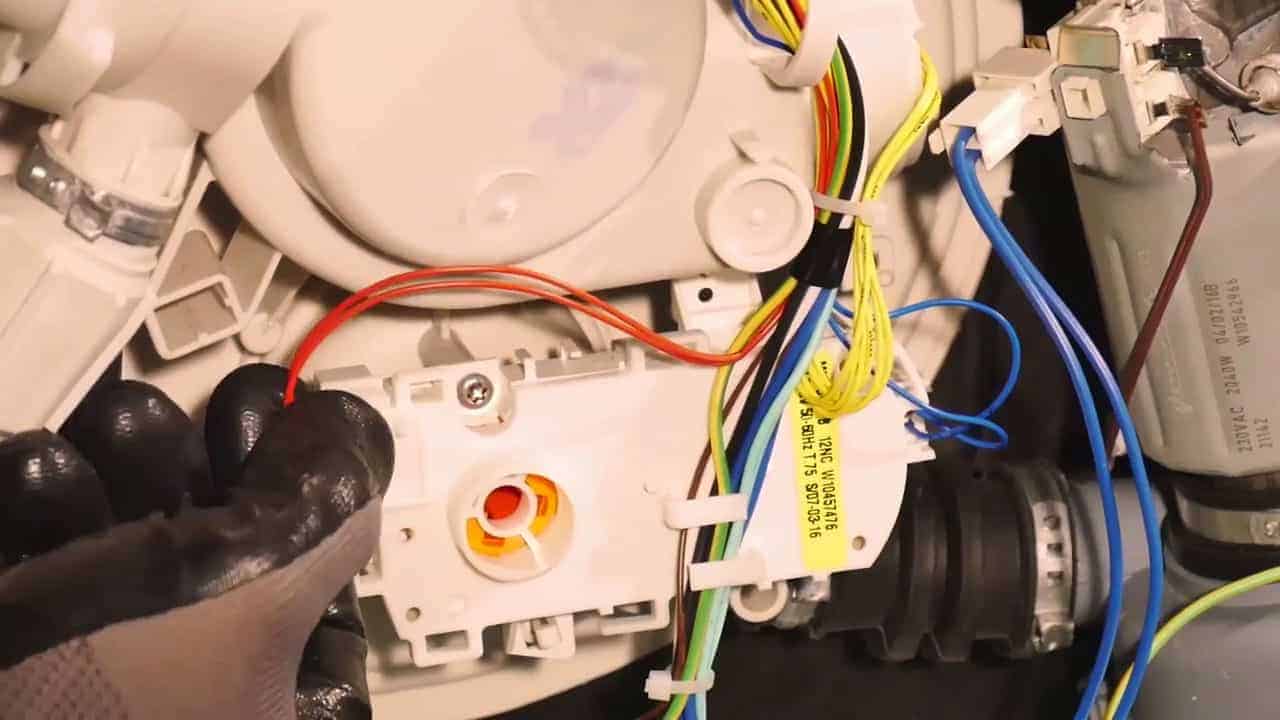

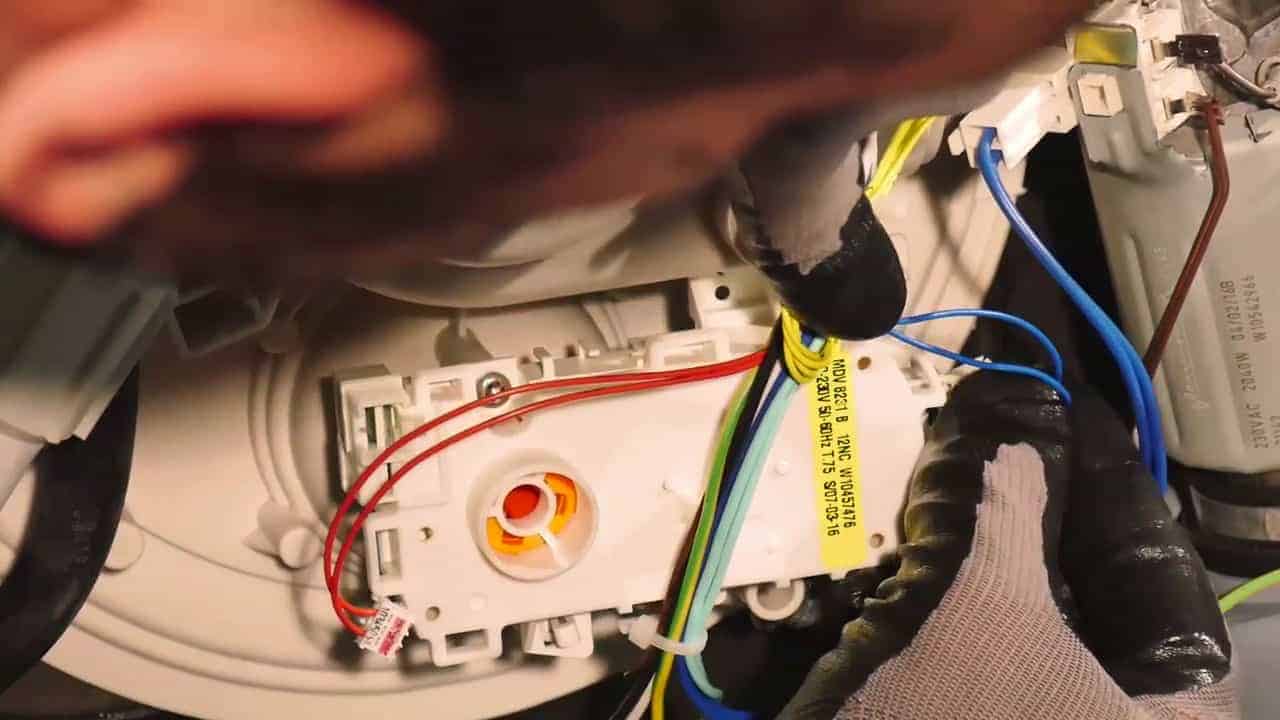

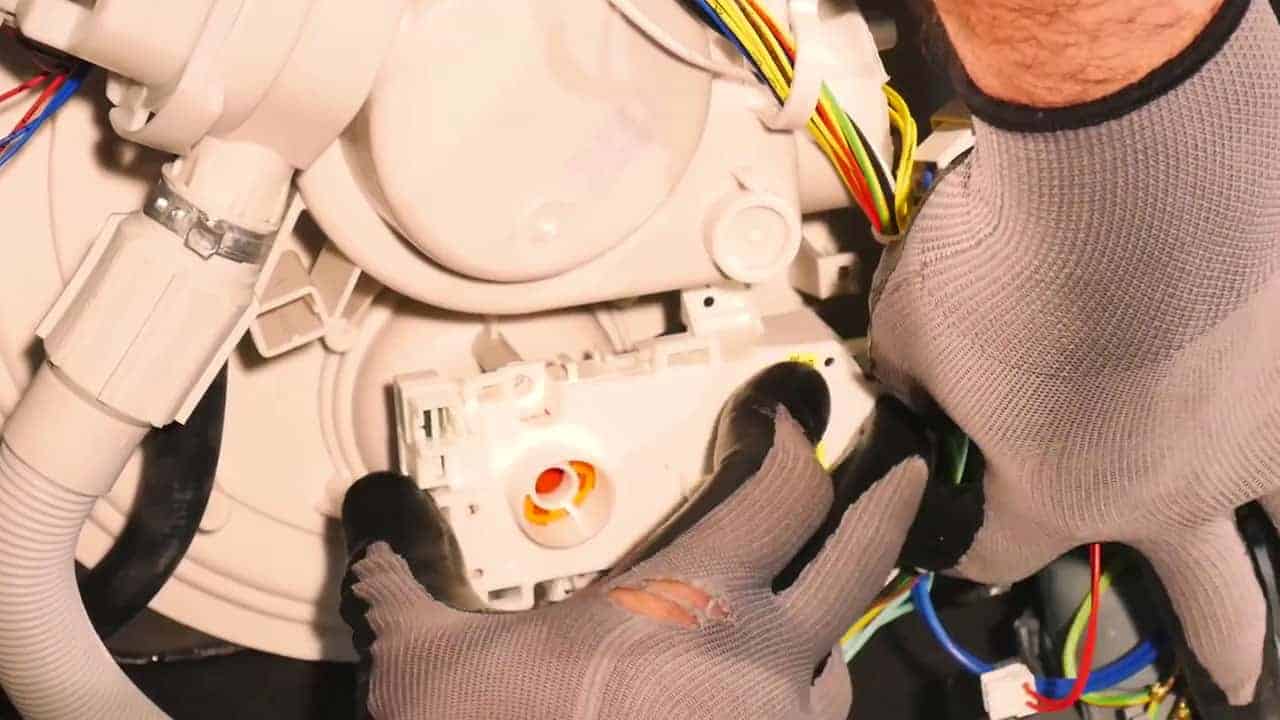

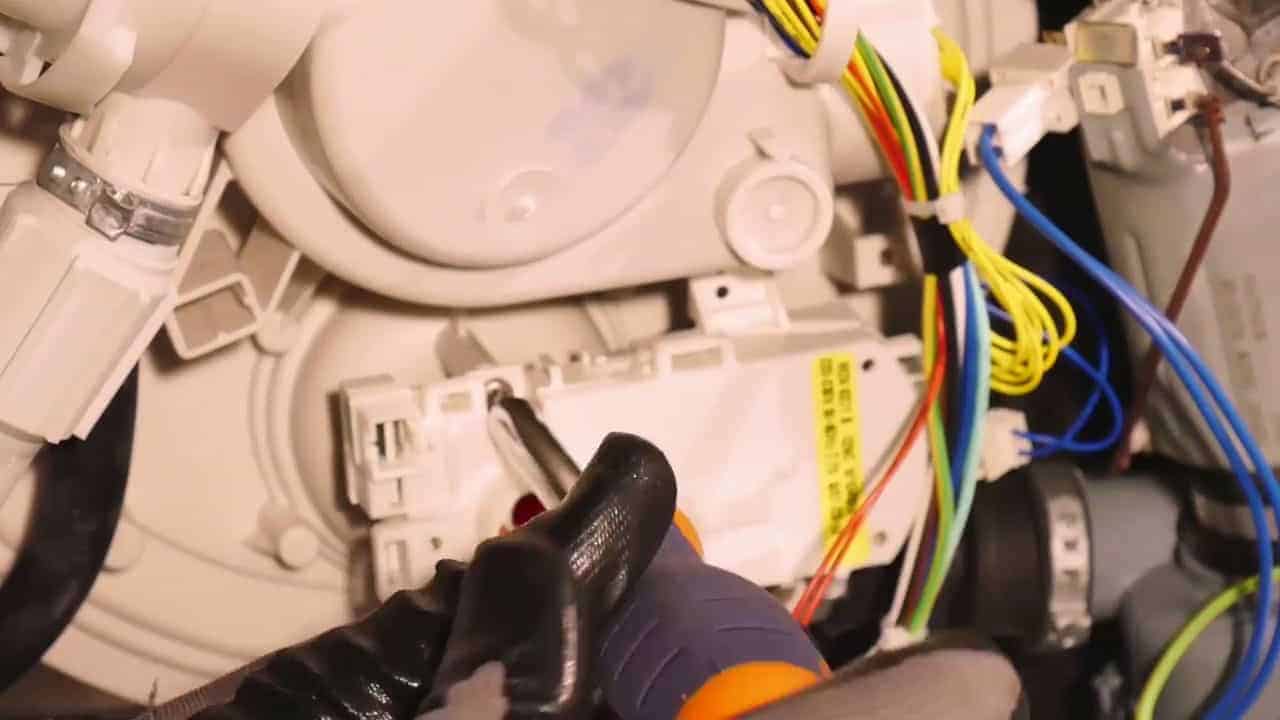

Vous pouvez maintenant mettre en place le nouveau MDV et resserez bien la vis de maintien. Reconnectez les câbles. Vérifiez les connexions sur la photo : les branchements doivent être parfaitement identiques.

Slider image
Slider image
Slider image

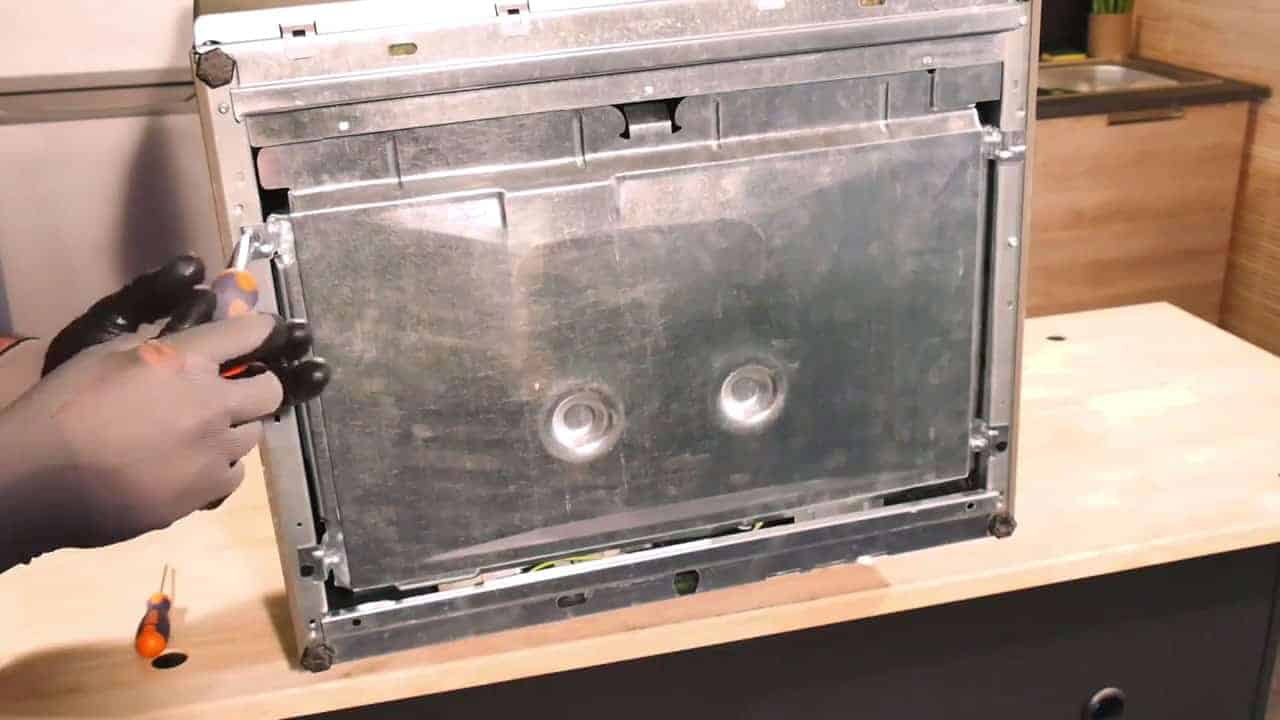

Enfin il ne vous reste plus qu’à revisser le panneau inférieur et à relever votre lave-vaisselle.

Félicitations ! Vous avez réussi à changer une des pièces de votre machine à laver la vaisselle qui fonctionne maintenant comme à ses débuts. Réparer soi-même un appareil est une satisfaction personnelle mais ici c’est surtout une corvée en moins : fini le lavage de vaisselle à la main !
