Comment remplacer la boîte à produit de mon lave-vaisselle

Dans ce tutoriel, vous allez apprendre à changer par vous-même la boîte à produits d’un lave-vaisselle. Cette opération est très simple et ne nécessite que 15 minutes pour réaliser les 6 étapes suivantes :

Dans quels cas remplacer la boîte à produit de mon lave-vaisselle ?
Avertissement sécurité

  1. Retirer la plaque interne et la façade de la porte du lave-vaisselle
  2. Enlever le bandeau de commandes
  3. Retirer le boîtier à produits
  4. Installer le nouveau boîtier à produits
  5. Remettre le bandeau de commandes et la façade
  6. Remonter la porte du lave-vaisselle

Comment fonctionne la boîte à produits d’un lave-vaisselle et quand faut-il la changer ?

La boîte à produits d’un lave-vaisselle, appelée aussi distributeur de produit de lavage, est le petit bac où vous versez le détergent liquide ou en poudre. Il est généralement muni d’un clapet ou d’un couvercle pivotant que vous devez fermer après avoir mis du produit. Ce clapet ou ce couvercle ne s’ouvre qu’au moment du lavage pour libérer le détergent.

Avec le temps, le boîtier peut subir des dommages : clapet cassé, défaillance du système d’ouverture… et ne plus remplir son rôle de doseur. Dans ces situations, il libérera en effet le produit lessive trop tôt, au moment du prélavage ou du trempage, ou jamais, si le clapet reste fermé, et votre vaisselle ne sera pas correctement nettoyée. Il faut alors procéder à son remplacement.

Le saviez-vous ?

Sur certains modèles, le boîtier à produits accueille non seulement le produit lessiviel mais aussi le produit de rinçage qu’il diffuse à des moments différents. Sur d’autres modèles, le distributeur de produits a été remplacé par un tout petit bac permettant d’accueillir les pastilles de lavage.

Quels sont les outils nécessaires ? Il vous faut :

gants-securitetournevis-cruciforme

Avant de démontez votre lave-vaisselle, pensez à vous protéger les mains avec des gants. Les tôles sont très coupantes !
Pièces détachées Lave-vaisselle

Comment changer la boîte à produits d’un lave-vaisselle ?

Étape 1 : Retirer la plaque interne et la façade de la porte du lave-vaisselle

Après avoir débranché votre lave-vaisselle et fermé le robinet d’arrivée d’eau, ouvrez la porte de votre machine. La porte de votre lave-vaisselle est composée de deux parties : la façade, avec en haut le bandeau de commandes, et la plaque interne sur laquelle se situe le distributeur de produits.

Dévisser la façade de la porte

Pour désolidariser ces deux parties, retirez toutes les vis situées sur le pourtour de la plaque interne. Pendant cette opération, pensez à bien maintenir la façade afin qu’elle ne tombe pas.

Quand vous avez enlevé toutes les vis, remontez l’ensemble de la porte sans la fermer complètement.

Enlever la façade de la porte une fois dévissée

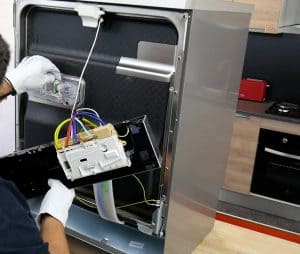

Ensuite abaissez légèrement la façade afin de pouvoir enlever le bandeau de commandes. Celui-ci est généralement clipsé en haut de la façade. Désolidarisez-le de la façade sans faire de grand mouvement car le bandeau est encore connecté au reste de la machine. Enfin, ramenez la façade (sans le bandeau de commandes) à l’horizontale pour pouvoir la retirer.

Étape 2 : Enlever le bandeau de commandes

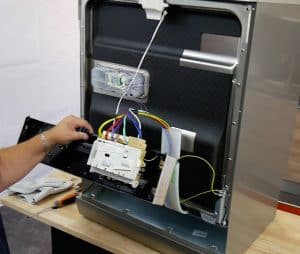

Pour vous faciliter la tâche et ne pas laisser le bandeau de commandes accroché à la plaque interne de la porte, déconnectez, au niveau de la sécurité de porte, les fiches qui le relie à celle-ci. Si besoin, faites-le avec une pince et prenez une photo pour vous aider au moment du remontage

Étape 3 : Retirer le boîtier à produits

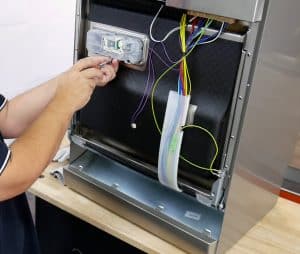

Déconnecter la boîte à produit

Le boîtier à produits est, lui aussi, relié électriquement aux autres éléments de la machine. Avant de le retirer, débranchez ses connexions.

Dévisser les vis de la boîte à produit

Ensuite, à l’aide d’un tournevis plat, appuyez sur les languettes qui le maintiennent à la plaque interne de la porte puis rabaissez cette plaque afin de pouvoir retirer le boîtier de l’intérieur de la machine.

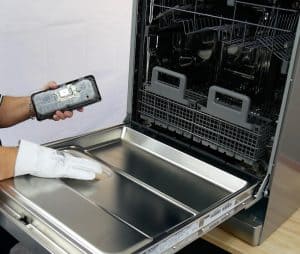

Enlever la boîte à produit de son emplacement

Certains appareils peuvent être équipés d’un boîte à produit à visser.

Étape 4 : Installer le nouveau boîtier à produits

Avant de mettre en place le nouveau boîtier, passez un coup d’éponge sur le contour de son logement de manière à enlever d’éventuels résidus.

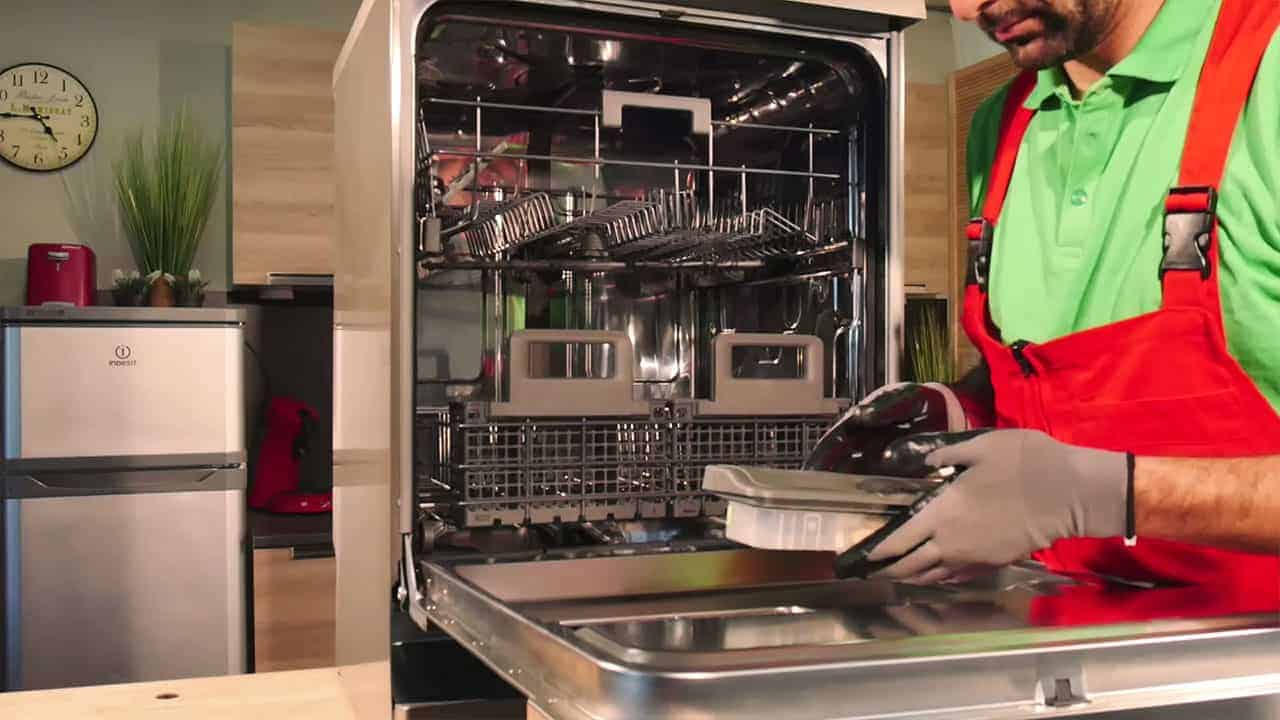

Installer la nouvelle boîte à produit

Installez, ensuite, le nouveau distributeur de produits

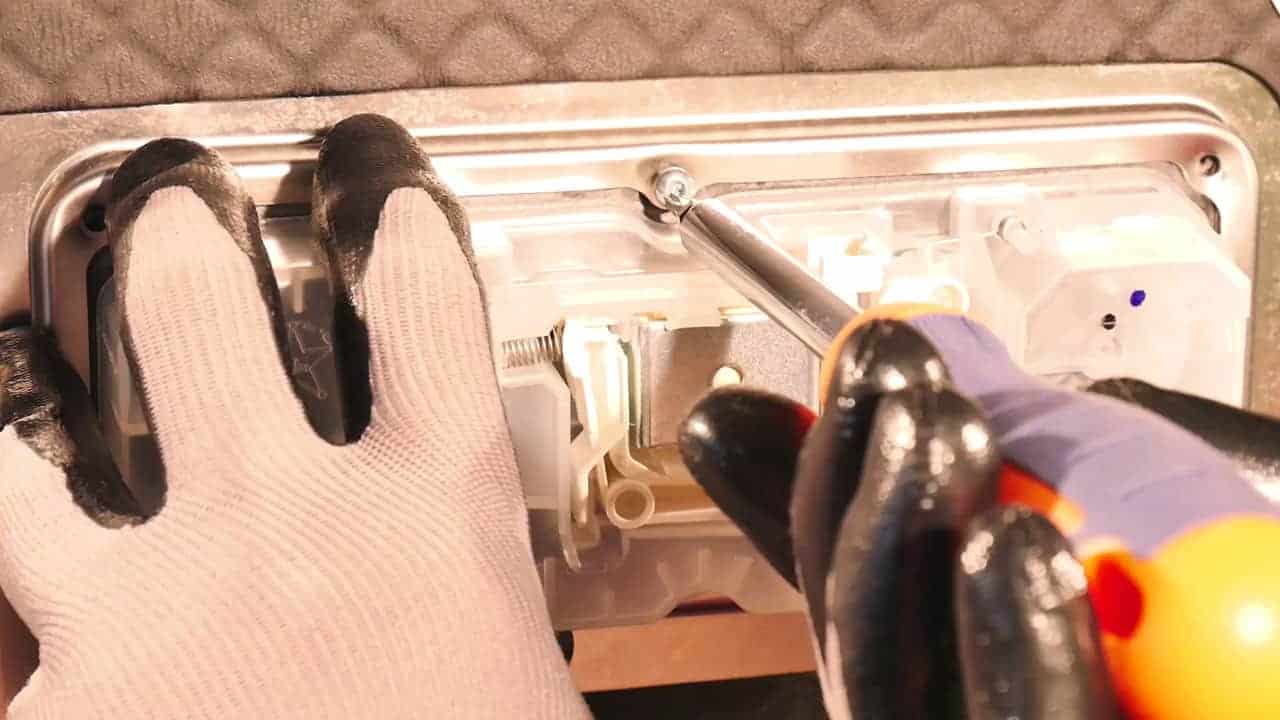

Visser la nouvelle boîte à produit

Et vérifiez son bon maintien.

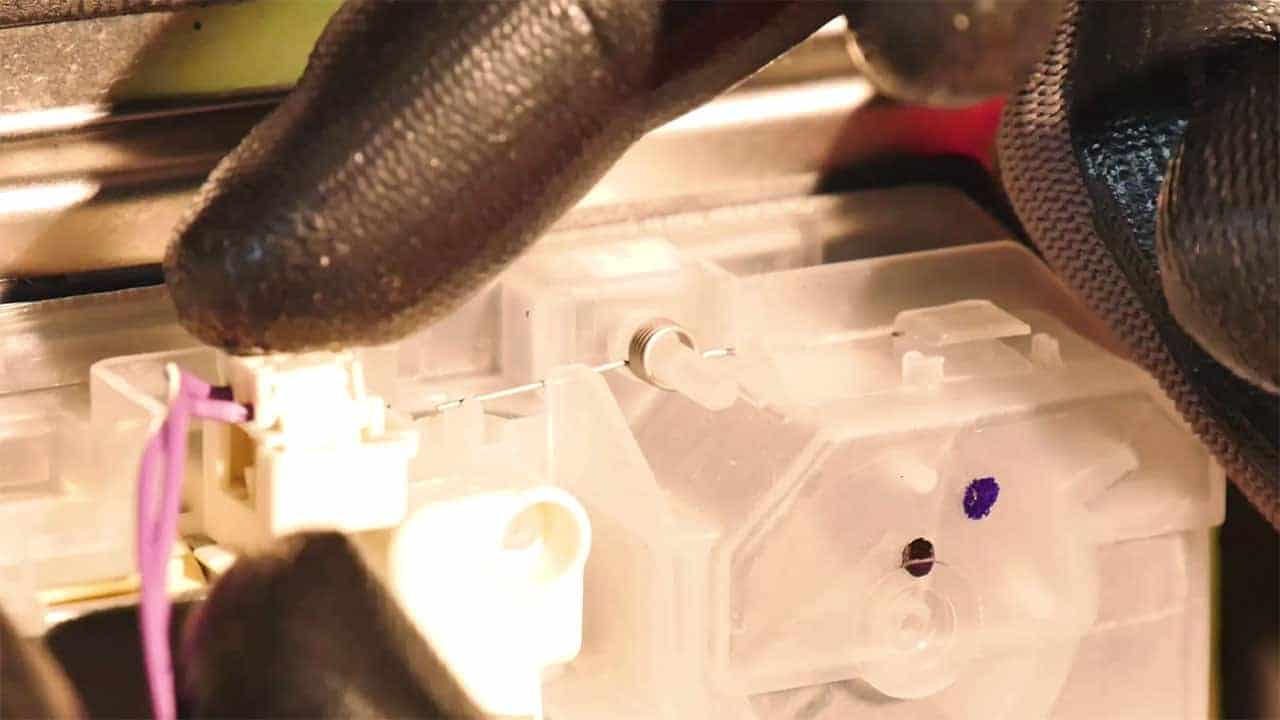

Reconnecter les câbles sur la boîte à produit

Enfin, reconnectez les câbles électriques qui l’alimentent.

Étape 5 : Remettre le bandeau de commandes et la façade

Rebranchez les câbles qui reliaient le bandeau de commandes à la sécurité de porte. Refixez la façade de la porte au niveau de ses charnières, en la présentant à l’horizontale, puis relevez-la et replacez le bandeau de commandes en haut.

Étape 6 : Remonter la porte du lave-vaisselle

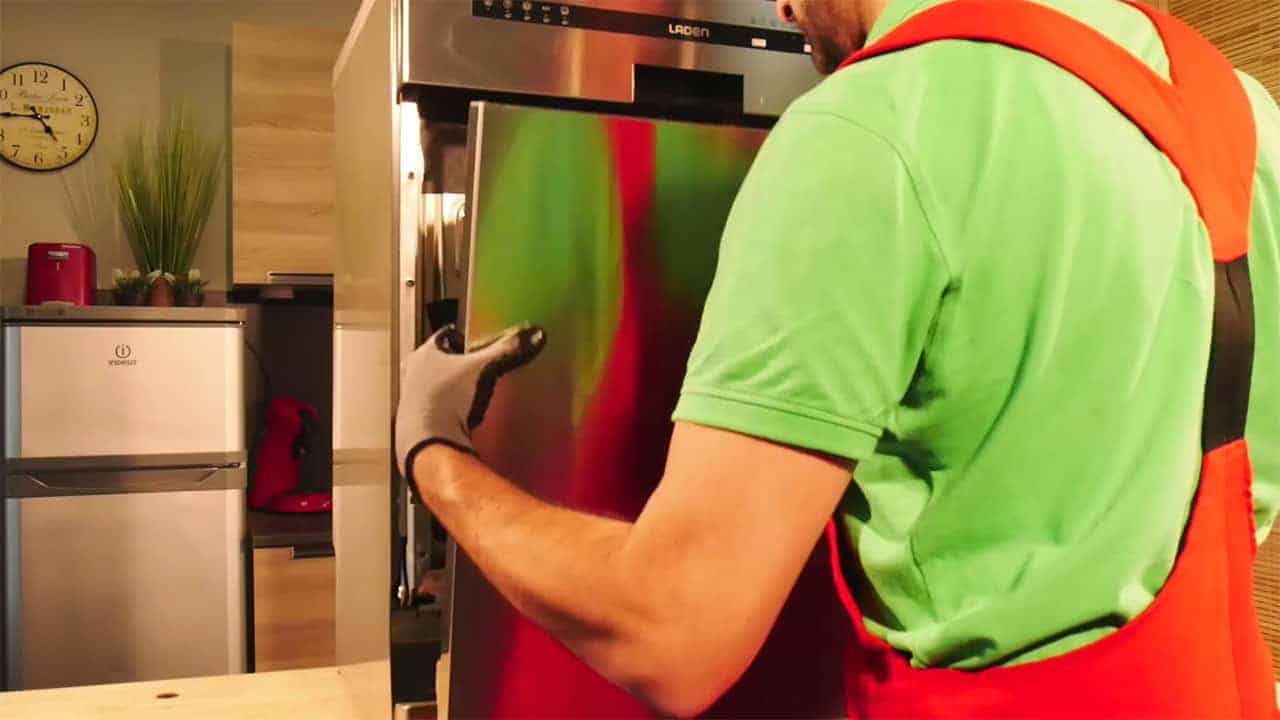

Fixer cache porte

Rassemblez la façade et la plaque interne

Visser cache porte

Et refixez-les ensemble avec les vis.

La réparation est terminée, vous pouvez rebrancher votre lave-vaisselle et l’utiliser directement.

Bravo ! Vous avez remplacé le boîtier à produits de votre lave-vaisselle sans aucune difficulté. Si d’autres réparations vous attendent, n’hésitez pas et lancez-vous !

6 Commentaires
Inline Feedbacks
View all comments
Mohamed
2 années plus tôt

bonjour,
après plusieurs essais ma vaisselle reste toute blanche taché de sel après lavage, j’ai rajouté du sel car le voyant sel s’est allumé rien a faire le problème s’est aggravé au dernier lavage la pastille de détergent était tombé au fond du lave vaisselle et a moitié seulement dissoute, j’ai tout essayer bac inférieur bac supérieur toujours la vaisselle reste toute blanche et salée!!!
merci d’avance pour votre aide

Admin
Fabienne SOS Accessoire
2 années plus tôt
Reply to  Mohamed

Bonjour,

Nous ne disposons pas du modèle de votre appareil.
Néanmoins, le souci que vous rencontrez peut provenir :

– d’un défaut d’étanchéité du bouchon d’adoucisseur,
– d’une déformation de l’entrée de l’adoucisseur provoquant un défaut d’étanchéité malgré le bon état apparent du bouchon.

Merci !

Khemo
1 mois plus tôt

Bonjour
Je possède un lave vaisselle Electrolux ESI6500 LOX, j’ai changé récemment Le tuyaux de vidange qui possède un orifice pour brancher le tuyau de ventilation.
A ce jour, le lave fonctionne cependant j’ai constaté que l’eau chauffe moyennement par rapport à avant, la résistance n’a pas été testé mais à l’air de fonctionner je l’ai touché en prenant les précautions bien sur, celles-ci chauffe progressivement.
J’ai pensé à la sonde de température d’eau , je l’ai démonté, le joint n’est pas en bon état, je l’ai testé, par contre elle est reliée à une broche 4 fils, à tout hasard j’ai pris le test sur les broches 1 et 4, la valeur est de 14 kohms, est-ce bonne valeur?
J’ai commandé une boîte à produit ( car HS aussi) et cette sonde de température d’eau dans votre boutique.
Le souci de séchage de la vaisselle sera-t-il résolu après changement de ces pièces.
Cordialement

Référence et marque de l'appareil
ESI6500LOX
Admin
Loïc SOS Accessoire
1 mois plus tôt
Reply to  Khemo

Bonjour,

Si vous avez un soucis avec la boite à produits et que vous n’utilisez pas les tablettes 3 en 1 et que vous mettez du liquide de rinçage dedans, cela est possible.
Est ce que les 2 bras d’aspersions tournent lors des lavages?
Par contre la ctn sur le capteur devrait être d’environ 4,8K à 25°C qui devrait se trouver sur les bornes 3 et 4.
Attention aussi à ce que les filtres ne soient pas saturés car cela peut avoir un impact sur la chauffe.

Cordialement.

jackie
20 jours plus tôt

Bonjour,
Peut-on mettre du vinaigre au lieu de liquide de rinçage ? J’ai mis du vinaigre, mais il reste dans le compartiment de liquide rinçage, qui reste plein. Et il y a une odeur sur la vaisselle après avoir fait un cycle complet, comme si le filtre était sale, ce qui n’est pas le cas … (j’utilise les pastilles Ecover). J’ai fait un cycle à vide avec Bicarbonate de Soude + vinaigre.
modèle DWHB00 de WHIRLPOOL pr Ikea
Merci
Jackie

Référence et marque de l'appareil
DWHB00 WHIRLPOOL pr Ikea
Admin
Loïc SOS Accessoire
19 jours plus tôt
Reply to  jackie

Bonjour,

Est ce que l’appareil chauffe?
Le liquide de rinçage est il bien réglé?
La vaisselle est elle propre?

Cordialement.
