Votre lave-vaisselle rencontre des problèmes d’évacuation ? Il est peut-être temps de tester, voire remplacer votre pompe de vidange. Dans cet article, vous allez apprendre à tester, puis à remplacer la pompe de vidange de votre lave-vaisselle. La procédure est simple et dure environ 30 minutes.

  1. Couchez votre lave-vaisselle sur son flanc
  2. Démontez le panneau situé sous l’appareil
  3. Repérez la pompe de vidange et débranchez le connecteur
  4. Retirez le tuyau de vidange
  5. Dévissez la pompe de vidange et retirez-la
  6. Testez la pompe de vidange avec un ohmmètre
  7. Fixez la nouvelle pièce
  8. Raccordez le tuyau de vidange ainsi que le connecteur
  9. Remontez le panneau du dessous et redressez votre lave-vaisselle

Les outils nécessaires pour cette manipulation :

  • Un multimètre
  • Un tournevis
  • Une pince
  • Des gants de sécurités

gants-securite

lave-vaisselle-fred-charge

Comment fonctionne une pompe de vidange et quels sont les symptômes d’une panne ?

Une pompe de vidange remplit un rôle primordial : elle évacue les eaux indispensables au bon fonctionnement des machines à laver ou des lave-vaisselle. Cette pièce importante se situe souvent sur la position la plus basse de votre appareil pour que tous les flux puissent se vidanger complètement. Elle est bien évidemment reliée au tuyau de drainage des liquides. Pour faire simple sur le principe de fonctionnement d’une pompe, il s’agit d’un moteur qui actionne des pales favorisant l’écoulement des fluides. Elle s’équipe en outre d’un filtre dans la cuve pour éviter le passage des saletés ou des corps étrangers. Justement, la plupart des pannes surviennent car certaines impuretés ou des petits objets se faufilent à travers les mailles du filet et bouchent ainsi le dispositif. Les autres problèmes liés à cette partie de l’appareil proviennent d’un tuyau encombré, d’une hélice coincée ou encore d’un moteur défaillant. Les signes d’un dysfonctionnement qui ne trompent pas sont :

  • L’absence totale de vidange
  • Une évacuation aléatoire
  • La pompe émet un bruit inhabituel pendant le cycle de vidange
  • Votre lave-vaisselle fuit
  • Un problème survient lors de la mise en route de l’appareil

pompe de vidange lave vaisselle

pompe-vidange-lave-vaisselle-achat

Les étapes indispensables afin de remplacer la pompe de vidange d’un lave-vaisselle

Avertissement sécurité

Comme à l’accoutumée, certaines précautions de bon sens apparaissent essentielles pour le parfait déroulement de cette manipulation. Tout d’abord, l’électricité étant dangereuse, un débranchement de la prise de courant de l’appareil s’avère crucial. Ensuite, coupez le robinet et retirez impérativement tous les tuyaux d’arrivée et d’évacuation d’eau. Dans le cadre de cette réparation, vous sortirez le lave-vaisselle de son compartiment. Si vous en avez la possibilité, placez la machine sur un plan de travail en hauteur. La nouvelle pièce que vous installerez devra satisfaire en tout point aux exigences du constructeur.

  • Couchez le lave-vaisselle sur son flanc

coucher-lave-vaisselle-appareil

En faisant attention de ne pas vous blesser, inclinez le lave-vaisselle et posez-le sur le côté.

  • Démontez le panneau situé sous l’appareil

demonter-plaque-sous-lave-vaisselle-devisser

À l’aide d’un tournevis, démontez la paroi située sous l’appareil. Pensez au préalable à retirer aussi les pieds de la machine (si nécessaire). Si le lave-vaisselle est équipé d’un dispositif anti-débordement, vous devrez le déconnecter également.

  • Repérez la pompe de vidange et débranchez le connecteur

reperer-pompe-de-vidange-lave-vaisselle

Repérez la pompe de vidange et débranchez son connecteur d’alimentation.

Infos pratiques
Pensez à prendre une photo avant d’effectuer les déconnexions nécessaires aux étapes suivantes. Un doute, un mauvais branchement ou une fausse manipulation pourraient entraîner des pannes beaucoup plus importantes.

smartphone-photo-lave-vaisselle

  • Retirez le tuyau de vidange

collier-tuyau-vidange

À l’aide d’un tournevis, desserrez le collier et libérez le tuyau de vidange relié à la pompe. Vérifiez que celui-ci n’est pas bouché ou obstrué par un objet quelconque.

  • Dévissez la pompe de vidange et retirez-la

devisser-pompe-vidange-lave-vaisselle

Vous allez devoir retirer la pompe de vidange. Pour ce faire, dévissez-la dans le sens contraire des aiguilles d’une montre. Faites attention au joint qu’il faudra récupérer. Certaines pompes peuvent êtres vissées ou maintenues par des colliers.

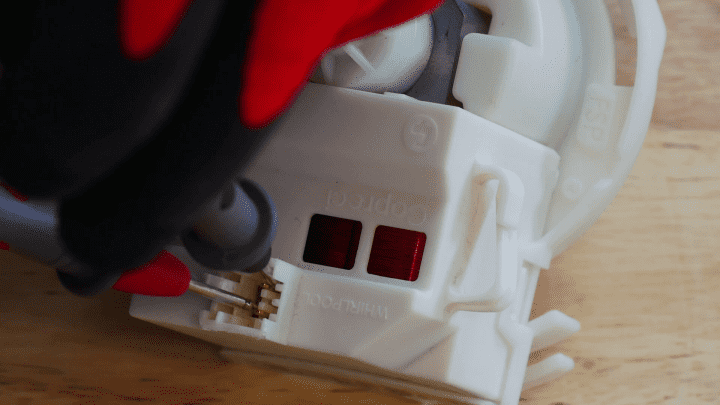

  • Testez la pompe de vidange avec un ohmmètre

tester-pompe-vidange-lave-vaisselle-ohmmetre

Pour vérifier l’état de la pompe de vidange, munissez-vous d’un multimètre en position ohmmètre. Placez les pointes du testeur sur chaque borne de la pièce. Généralement, la valeur ohmique d’une pompe de vidange se trouve entre 250 et 350 Ohm (Ω) selon la marque et le modèle de la machine.

valeur-test-pompe-vidange-lave-vaisselle-ohm

Si vous n’avez pas ces valeurs, il est probable que la pompe de vidange soit défectueuse et qu’il faut la remplacer.

  • Fixez la nouvelle pièce

remettre-pompe-vidange-lave-vaisselle

Dans le sens inverse cette fois-ci, mettez le joint et remboîtez la pompe. Aidez-vous d’un peu de graisse ou de produit vaisselle pour la remettre en place puis vissez la pompe de vidange neuve sur son support. Veillez à bien serrer la pièce pour un bon maintien.

  • Raccordez le tuyau de vidange ainsi que le connecteur

remettre-connecteur-pompe-vidange-lave-vaisselle

Rattachez le tuyau de vidange en n’omettant pas de resserrer le collier, une mauvaise fixation de ce dernier entraînerait des fuites d’eau. Ensuite, rebranchez le connecteur d’alimentation de la pompe. Effectuez un ultime contrôle visuel et assurez-vous que l’ensemble soit correctement attaché.

  • Remontez le panneau du dessous et redressez votre lave-vaisselle

coucher-lave-vaisselle-appareil

Étape finale : à l’aide d’un tournevis, mettez en place le panneau sous l’appareil, en fixant également les pieds. Enfin, redressez votre lave-vaisselle.

Infos pratiques
Dans ce tutoriel, nous détaillons les étapes requises au changement d’une pompe à vidange. Néanmoins, dans certains cas, des vérifications simples éviteront son remplacement. Si vous possédez un ohmmètre, un test peut confirmer ou non la défaillance de la pièce. Parfois, une pompe présente des traces d’encrassement ou montre des signes de fatigue avec une hélice grippée, par exemple. Dans ce cas, un simple nettoyage suffit à la remettre en bon état de marche.


Félicitations ! Votre lave-vaisselle retrouve une seconde vie avec une toute nouvelle pompe de vidange ! 30 minutes de temps utilisées pour assurer de nombreuses futures vidanges ! Remettre à neuf ses appareils, c’est économiser de l’argent et apprendre à bricoler soi-même !



Commandez une pompe de vidange pour votre lave-vaisselle !

pompe-vidange-lave-vaisselle-achat

19 Comment threads
25 Thread replies
1 Followers

Most reacted comment
Hottest comment thread
22 Comment authors
André

Bonjour,
J’ai eu un problème de pompe de vidange sur mon lave-vaisselle et j’ai trouvé sur votre site tous les éléments pour la réparer ou la changer. En fait il y avait seulement un objet qui bloquait les pales.Merci et félicitations pour vos explications. Votre site est très bien documenté. Lorsque j’aurais besoin de pièces détachées je passerais par vous. Bonne continuation. Cordialement André

Marque de l'appareil
De Dietrich
Référence de l'appareil
DVH938JE1/B
Tana

Merci pour le coup de main, y’avait un truc coincé dans les pales de la pompe et pu la démonter sans problème grâce à vous ! Encore merci !

Marque de l'appareil
Beko
Référence de l'appareil
Acune idée
Rene

Bonjour,
Mon lave vaisselle ne démarre plus pourtant si je met de l eau dedans elle est bien aspirée mais au bout de deux minutes deux voyant clignotes devant le voyant 3h et le voyant 9h et plus rien.
Cordialement

Marque de l'appareil
Indesit
Référence de l'appareil
DSG 263
Baidi SOS Accessoire

Bonjour,
Les deux voyants qui clignotent indiqueraient un problème de capteur de pression (pressostat).
Quel âge a votre appareil ? L’avez-vous démonté ?
Merci d’avance !

Christophe

Bonjour,
Une fois tout les trois lavage environ mon lave vaisselle émet des bips à répétition et quand j’ouvre la porte il reste environ 5 cm d’eau dans le fond et la vaisselle est propre.
Je le vide et lance un cycle rinçage (environ 5 min) et il se vide d’eau puis le prochain lavage fonctionne.
J’ai nettoyé et contrôlé le filtre ainsi que l’évacuation.
Mes doutes se porte sur : la pompe de vidange ou l’électro vanne ?
Sachant que je n’ai pas envie de le démonter plusieurs fois : que me conseillez vous ?

Marque de l'appareil
Candy
Référence de l'appareil
CDI 1012
SOS Accessoire Jorge

Bonjour,

Pouvez-vous nous dire à quel moment du cycle se manifeste ces bips ? Début, milieu, fin de programme ?
Le tuyau de vidange est-il fixé sur une bonde d’évier ou une canalisation classique ?
Avez-vous déjà constaté une présence d’eau dans la cuve voire un débordement du lave-vaisselle alors que ce dernier était à l’arrêt ?

Cordialement.

Dav

Mon lave vaisselle brand p3520 a unpompe de vidange verticale le dessus avec les connecteurs est à l’intérieur
Comment fait on

Marque de l'appareil
Brandt
Référence de l'appareil
P3520
SOS Accessoire Jorge

Bonjour,

Souhaitez-vous démonter la pompe, contrôler son alimentation, ou contrôler sa valeur ohmique ?

Cordialement.

ALEXIS

RESTE DE L’EAU DANS LA MACHINE EN FIN DE PROGRAMME
DIFICULTE POUR ACCEDER PAR LE FOND DE LA MACHINE
MERCI (acceder a la pompe)

Marque de l'appareil
LG
Référence de l'appareil
D1452WF
SOS Accessoire Jorge

Bonjour,

Un e-mail privé vous a été envoyé.

Cordialement.

Anne

Bonjour,

mon lave-vaisselle fait des siennes : régulièrement, mais pas tout le temps non plus, je retrouve de l’eau au pied de mon lave-vaisselle, pas trop propre (ce qui me permet de dire que cela ne vient pas de l’électrovanne, que j’ai changé il y a peu ainsi que le joint de porte). Néanmoins, je retrouve ma vaisselle propre et aucune eau ne stage dans la cuve. Cela pourrait-il provenir de la pompe de vidange d’après vous ?
Merci pour votre réponse

Marque de l'appareil
Rosières
Référence de l'appareil
RLF58
SOS Accessoire Jorge

Bonjour,
Il est possible que de l’eau passe par le joint bas de porte.
Vérifiez l’état de l’hélice inférieur, il arrive fréquemment que celle-ci soit fissurée au niveau du sertissage provoquant ainsi des vagues et des fuites.
Cordialement.

Mathias

Bonjour,

Mon lave vaisselle m’indique un code erreur i30 après s’être arrêter de laver. Suite à quelques petites recherche liées au code erreur et selon vos conseils je viens de vérifier la valeur ohmique de la pompe de vodange de mon lave vaisselle, qui se situe à 203 Ohm. Comme vous dîtes que cette valeur doit être comprise entre 250 et 350 Ohm, est-ce que cela signifie forcément que ma pompe de vidange est HS et est à remplacer ? Je précise que lorsque j’ai couché l’appareil pour vérifier cette pièce, le dessous du lave vaisselle était sec, quasiment aucune humidité. Notre lave vaisselle est un AEG Favorit 80850 et à 15 ans de service sans aucun soucis jusqu’à présent.

Merci d’avance pour votre intérêt et vos réponses.

Cordialement
Mathias

Marque de l'appareil
AEG
Référence de l'appareil
Favorit 80850
SOS Accessoire Jorge

Bonjour,
Avez-vous d’autre référence concernant votre appareil Favorit 80850 reste introuvable.
Recherchez éventuellement une série de chiffre, merci.
En attendant nous venons de vous faire parvenir un mail contenant deux documentations techniques.
I30 peut avoir différente signification en fonction du modèle et code produit.
Le code I30 pourrai indiquer un défaut de fuit dans le bac de sécurité.
Cordialement.

pierre

comment retirer le dessous du lave vaisselle Thomson aquarial pour verifier la pompe

Marque de l'appareil
thomson aquarial
Référence de l'appareil
aqua249
SOS Accessoire Jorge

Bonjour,

Il pourrait effectivement y avoir une tôle sous l’appareil à retirer pour accéder à la pompe mais nous ne nous souvenons plus de la facon dont elle est fixée.
Pouvez-vous débrancher l’appareil et effectuer des photos du dessous de l’appareil afin de nous les envoyer ?

Cordialement.

pierre

je n’arrive pas à envoyer la photo du dessous du lave vaisselle ; Ce qui est certain une vis se trouve sur le coté gauche prise dans le carénage du devant de l’appareil. Comment la dévisser?

SOS Accessoire Jorge

Bonjour,

Un e-mail de contact vous a été envoyé afin de nous faire parvenir vos photos.

Cordialement?

pierre

je n’ai pas de réponse à ma question précédente. Comment enlever la vis qui tient la tôle du dessous du lave vaisselle. Merci

pierre

je viens de vs envoyer les photos par mail

SOS Accessoire Jorge

Bonjour,
Merci pour les photos.
Si vous avez d’autres questions n’hésitez pas.
Cordialement.

pierre

pouvez vous me dire avec ces photos comment j’enlève la plaque du dessous de mon lave vaisselle cité plus haut pour démonter la pompe de vidange. Urgent . Merci

SOS Accessoire Jorge

Bonjour,
Un mail explicatif vous à été envoyé sur votre boite mail ……[email protected] hier à 16h22.
Vérifiez dans vos SPAM.
Cordialement

Pascal

Bonjour je viens de debrancher les cosses de la pompe de mon lave vaisselle pour tester (220homs) je n’ai pas fait de photo et j’ai un doute pour le rebrancher j’ai 2 fils bleu sur la meme cosse et 1fil rouge sur la pompe il y a + et n normalement le rouge devrai aller sur le + et la j ai un doute je vai changer la pompe pa encore commander sur votre site et je ne voudrai pas faire de bétises.
Merci de votre réponse

Marque de l'appareil
electrolux
Référence de l'appareil
ESF6520LGX
SOS Accessoire Jorge

Bonjour,

Malheureusement nous ne possédons pas le schéma de raccordement concernant votre appareil.
Il n’y a pas à avoir peur d’inverser les cosses sur la pompe de vidange, c”e n’est pas dérangeant.
Votre description et votre logique sont bonnes.
Vous pouvez brancher le fil rouge sur “+” et le double bleu sur “N”.

Cordialement.

GREG

Bonjour,
Mon lave vaisselle smeg ne démarre plus.
Lorsque j’enclenche l’interrupteur l’appareil bip à l’infini… et je n’ai même pas accès au sélecteur de programme.
On entend clairement que quelque chose essayer de commuter sans y parvenir.
Au préalable j’ai eu des soucis de vidange (de manière aléatoire) depuis quelques lavages, alors je me suis orienté vers la pompe (315 ohm).
Est-ce que la pompe est morte et engendre un blocage du lave vaisselle ou bien y’a-t-il, selon vous, une piste plus pertinente ?

Merci par avance,
Greg

Marque de l'appareil
smeg
Référence de l'appareil
ST112-9
SOS Accessoire Jorge

Bonjour,
Une adresse mail de contact vient de vous être envoyé.
Pouvez-vous nous faire parvenir une petite vidéo avec le son pour déterminer la panne.
Cordialement.

nicolas M

Bonjour, mon lave vaisselle afiiche le code E20, j’ai eu un seule fois le code E25 mais sinon c’est toujors le code E20, Je n’ai pas vu de débris dans les aillettes de la pompe de vidange et elle tourne à la main mais il n’y a pas d’eau qui s’évacue, dois je tout démonter pour tester la pompe de vidange?

Marque de l'appareil
siemens
Référence de l'appareil
SN65N085EU
SOS Accessoire Jorge

Bonjour,

Les codes “E20” et “E25” n’incriminent pas les mêmes composants.
Le code “E25” signale un défaut de vidange, blocage de la pompe de vidange, ou du clapet antiretour (fermé/ bloqué),ou manque du cache turbine de pompe de vidange dans le bol de fond de cuve, ou encore une mauvaise mise en place du cache turbine par exemple.
Le code “E20” signale un défaut de pompe de chauffage, coupure du circuit électrique du moteur, ou câblage coupé.
Si le code “E20” est permanent il faudrait commencer par contrôler les enroulements du moteur de la pompe de chauffage depuis le connecteur branché sur le module de puissance.
Nous vous conseillons de ne pas tout démonter dans l’immédiat, juste le panneau droit et la barrette de connexion emboîtée sur la partie supérieur du module de puissance. (3 fils violets à trouver, prendre les mesures entre les 3 fils et chercher 3 valeurs identiques d’environ 50 Ohms)

Cordialement.

Maurice

Bonjour,
Lorsque la vaisselle est terminée mon lave-vaisselle Siemens AquaSensor (acheté en 2008) montre le robinet sur l’écran de contrôle ainsi que E15. D’autre part le moteur tourne plusieurs secondes, s’arrête puis repart, indéfiniment. En versant de l’eau dans la sortie d’évacuation, elle est aspirée normalement puisque le moteur tourne. En secouant le lave vaisselle, l’anomalie s’arrête pais recommence au lavage suivant.
Pouvez-vous m’indiquer quel est le problème et le remède ? Merci.

Marque de l'appareil
SIEMENS
Référence de l'appareil
AquaSensor SN26M280FF
SOS Accessoire Jorge

Bonjour,
Le code E15 et le symbole aqua. indique un défaut de fuite (enclenchement du flotteur de sécurité anti-fuite).
Défaire la plinthe avant et le panneau droit pour éponger le bac de sécurité et pour déterminer d’où peut provenir la fuite !
Cordialement.

Daniel

Bonjour, j’ai mon lave vaisselle qui ne vidange plus. J’ai vu un de vos tuto mais pas pour mon type de machine.

Marque de l'appareil
Bosch
Référence de l'appareil
Sms50d08eu
SOS Accessoire Jorge

Bonjour,
Après avoir vérifié si rien ne bloque la turbine en retirant le cache pompe dans le puit de fond de cuve (voir notice), vous pourrez vous aider de cette vidéo pour le démontage de la pompe de vidange :
https://www.youtube.com/watch?v=Yv_PhLxjFV8
Cordialement.

Martin

Bonjour
Ma pompe fait 170 ohm je suppose qu’il faut la changer ?

Marque de l'appareil
Wirlpool
Référence de l'appareil
851145601100
SOS Accessoire Jorge

Bonjour,
La valeur de la pompe de vidange est cohérente.
Quel est la panne constaté ?
Cordialement.

MARCO

Bonjour,
je possède un lave vaisselle De Dietrich ancien (13 ans). Ne lave que “partiellement” (les bras nettoyants ne tournent pas toujours) la vidange n’est pas toujours complète et l’appareil produit (irrégulièrement) une odeur de “brûlé” (pas de fumées visibles ni de flammes). Par ailleurs, le bouton de Sélection de Programme a été cassé.
Merci de me conseiller.

Marque de l'appareil
DE DIETRICH
Référence de l'appareil
VN7451E1
SOS Accessoire Jorge

Bonjour,
Il est possible que vos hélices haute et basse soit à remplacer.
Mais nous vous conseillons pour commencer de défaire le panneau inférieur (bac de sécurité sous l’appareil) et de voir l’état général des composants et surtout du tube de chauffage.
Voir si le connecteur n’est pas partiellement brulé.
Puis voir si de la rouille ou oxydation ne soit pas trop présent et nous l’indiquer.
Cordialement.

bernard

Bonjour,
J’ai le code 01 qui s’affiche plus le voyant sel qui clignote, malgré la recharge de sel sur lave-vaisselle BEKO intégrable . Le problème est de ne pas pouvoir démonter le fond de l’appareil c’est tout un ensemble sans viserie.
Bien à vous merci

Marque de l'appareil
beko
Référence de l'appareil
PDSN28320X 13 couveerts
SOS Accessoire Jorge

Bonjour,

Le code “E01” signale un système de sécurité anti-fuite activé.
Normalement, il y a une trappe de visite située sous l’appareil que vous pouvez dé clipser.
Il doit y avoir des clips un peu partout sur lesquels il faut appuyer avec un tournevis plat.

Cordialement.

Alex

Bonjour j’ai un pb de connectique car sur ma nouvelle pompe la prise L et la prise N sont séparés alors que sur mon ancienne les deux étaient ensemble, comment faire ? Je trouve pas d’ambouts plastique à acheter

Marque de l'appareil
Scholl
Référence de l'appareil
Ue full
SOS Accessoire Jorge

Bonjour,
La meilleur solution est de mettre deux cosses à sertir, vous trouverez le kit généralement au rayon bricolage.
Pas de souci d’inversion des fils entre L et N.
Cordialement.

Jonas

Bonjour,
après plusieurs code erreur E27, je repère un élastique rose qui coince la rotation de l’hélice de la pompe. J’arrive à l’extraire cependant il se casse et je ne sais pas s’il reste un bout dans le mécanisme. L’hélice tourne mais pas plusieurs tour d’affiler, il faut revenir en arrière. Est-ce normal que l’hélice ne tourne pas de façon régulière? Dois-je changer la pompe?

Marque de l'appareil
Novamatic
Référence de l'appareil
WA 1668
SOS Accessoire Jorge

Bonjour,
Pas d’inquiétude les pompes de vidanges de nouvelle génération sont dites magnétiques.
Lorsque l’on tourne l’hélice celle-ci tourne par quart de tours dû aux deux pôles.
Je ne pense pas qu’il soit nécessaire de la remplacer.
Cordialement.
