Dans cet article, nous allons détailler les étapes pour changer le thermostat de votre machine à laver :

  • Démontez le panneau de votre machine à laver
  • Repérez le thermostat
  • Démontez le thermostat
  • Branchez et fixez le nouveau thermostat
  • Replacez et revissez le panneau arrière



Comment fonctionne le thermostat (klixon) d’une machine à laver, et quel est son rôle ?

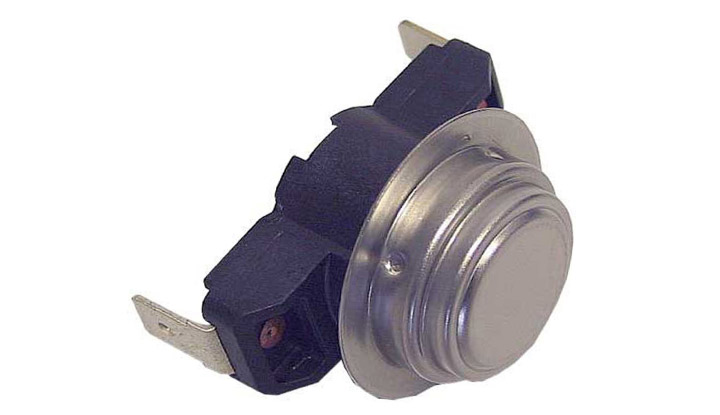

La plupart des lave-linge possèdent un thermostat, appelé aussi klixon, du nom de son fabricant. Il est généralement fixé près de la résistance, accroché la plupart du temps à la cuve. Comme un interrupteur, il va réguler la température et ainsi permettre le bon état de marche de la machine. Relié à la sonde située dans la cuve, il possède une bilame qui se déforme sous l’effet de la chaleur. Quand l’eau atteint une température seuil, définie par le programme, la déformation de la bilame est telle qu’elle actionne un nouveau contact contrôlant l’arrêt de l’élément qui chauffe l’eau, le thermoplongeur, et le lancement du moteur qui entraîne le tambour. Le klixon agit également dans certains cas de sécurité, et évite ainsi à l’appareil de surchauffer et de prendre feu.

La plupart des lave-linge actuels sont équipés de sondes de température sans klixon. En cas de surchauffe, la résistance est équipée d’un fusible interne qui se coupe en cas de problème.



Quels sont les symptômes les plus courants d’un thermostat défectueux ?

Il est impératif de bien identifier les symptômes d’une panne de thermostat qui peuvent être similaires à ceux d’un dysfonctionnement de résistance. Vous pouvez avoir des doutes sur son fonctionnement dans les cas suivants :

  • Le programme de lavage se bloque inopinément ;
  • Le linge ne ressort pas lavé du tambour à la fin du cycle ;
  • Le lave-linge affiche un code panne
  • Le lave-linge ne chauffe plus ou au contraire est en surchauffe.

Waschmaschine

Les étapes du remplacement du thermostat d’une machine à laver

Avant de commencer toute opération sur votre machine à laver, veillez à bien débrancher le câble d’alimentation de votre lave-linge et coupez également l’arrivée d’eau. Pensez à travailler confortablement et à dégager la machine de son compartiment. L’espace de l’électroménager est souvent exigu, vous pourriez être limité dans vos gestes. Le klixon que vous allez changer doit être obligatoirement neuf, parfaitement identique et de qualité équivalente. Ne prenez pas le risque de poser une pièce d’occasion, elle pourrait se révéler défectueuse et entraîner des dégâts beaucoup plus importants sur votre lave-linge.

  • Démontez le panneau de votre lave-linge

À l’aide d’un tournevis, dévissez et retirez délicatement le panneau arrière ou latéral.

  • Repérez le thermostat

La plupart du temps, le thermostat se situe au niveau de la résistance, accroché à la cuve.

Infos pratiques
Dans la plupart des cas, le thermostat se situe à l’arrière de votre machine. Mais selon le type d’appareil, il peut se trouver sur les côtés ou sous la cuve.
  • Démontez le thermostat

Avant d’enlever le thermostat défectueux, pensez à prendre une photo des connexions qui le relient aux autres éléments de la machine. Cela vous sera d’une grande utilité lors du remontage. Ensuite, déconnectez les fils délicatement, puis, à l’aide d’un tournevis, désolidarisez le thermostat de son emplacement.

Infos pratiques
Si vous n’êtes pas tout à fait sûr que votre thermostat est défaillant, vous pouvez le tester. Si vous possédez un ohmmètre, appliquez ses bornes sur les différents contacts du thermostat et vérifiez que vous obtenez une valeur nulle. Attention, certains thermostat peuvent au contraire retourner une valeur, cela dépend des fabricants. Si vous n’avez pas de ohmmètre, vous pouvez approcher une flamme de briquet du thermostat pendant une ou deux secondes et écouter si vous entendez un petit « clic ». Si ce bruit se produit, cela signifie que votre klixon est en état de marche.
Une autre solution pour contrôler le thermostat consiste à effectuer une liaison entre ses bornes (shuntage) et de le remonter temporairement à la machine. Ensuite, relancez votre lave-linge pour voir s’il remplit la fonction qu’il n’effectuait plus. Si c’est le cas, éteignez rapidement la machine pour éviter toute surchauffe et remplacez le thermostat car il était bien hors service.

  • Branchez et fixez le nouveau thermostat

Pour mettre en place le nouveau thermostat, aidez-vous de votre photo et reconnectez les fils. Ensuite, toujours à l’aide d’un tournevis, fixez-le à la cuve près de la résistance.

  • Replacez et revissez le panneau arrière

Enfin, Replacez et revissez le panneau arrière, en veillant à bien insérer les languettes.
Bravo pour votre dextérité et pour avoir mené à bien cette opération. Votre lave-linge fonctionne à nouveau. Vous pourrez, à l’avenir, réparer vous-même vos appareils et ainsi faire de substantielles économies !

thermostat lave-linge

Commandez votre thermostat pour lave-linge sur notre site internet

Commander un thermostat pour lave-linge



46 Commentaires
Inline Feedbacks
View all comments
jeanneau
2 mois plus tôt

Bonjour, ou se trouve le thermostat sur la samsung wf70f5e5w4w svp ?
merci

Référence et marque de l'appareil
samsung wf70f5e5w4w
Admin
Benjamin SOS Accessoire
2 mois plus tôt
Reply to  jeanneau

Bonjour

Le thermostat sur votre appareil est assuré par une ctn qui se trouve à côté de la résistance à l’arrière de votre machine.

Cordialement.

Merlin
4 mois plus tôt

Bonjour ma machine ne chauffe plus résistance 26.5
Thermostat 13.78
Tuyaux evac a plus de 60
Tous les programmes fonctionnent
Eau reste froide. La machine a un peut plus de 2 ans donc plus de garantie
Merci de votre réponse

Référence et marque de l'appareil
Samsung éco bubble www70k5413ww
Admin
Loïc SOS Accessoire
4 mois plus tôt
Reply to  Merlin

Bonjour,

Pourriez vous me préciser si les valeurs sont en Ohm, En kOhm ou autres?
Si la résistance est de 26,5 Ohm cela semble bon.
Si la sonde est à 13.78k Ohm la aussi cela semble bon.
La tension arrive-t-elle sur la résistance?

Cordialement.

Maigniez
5 mois plus tôt

Bonjour j’ai besoin de connaître quelle est la référence de la sonde de température de mon Lave linge séchant Ariston AMD145

Référence et marque de l'appareil
Ariston AMD145
Admin
Loïc SOS Accessoire
5 mois plus tôt
Reply to  Maigniez

Bonjour,

Pouvez nous faire parvenir le code usine commençant par 803 anis que le numéro de série?

Cordialement.

Mercier
5 mois plus tôt

Bonjour, Ma machine ne chauffe pas. J’ai testé la résistance, il y a 25, Le thermostat est-il bien placé entre les deux contact de la résistance? Si oui, comment le tester? Cordialement Jacques

Référence et marque de l'appareil
Vedette VLT1110W-F02
Admin
Loïc SOS Accessoire
5 mois plus tôt
Reply to  Mercier

Bonjour,

Ce qu’il y a entre les deux bornes de la résistance est une sonde CTN.
Si votre multimètre n’est pas à calibrage automatique, positionnez votre multimètre sur la position 20K Ohm.
Attention à vérifier aussi la tension qui arrive aux bornes de la résistance.

Cordialement.

Laurent
6 mois plus tôt

Bonjour, mon lave linge electrolux se coupe au bout de 10mm de lavage et revient a zéro. Et en lavage à froid, pas de soucis. J’ai débrancher la sonde, le témoin température s’affiche et tourne normalement, mais l’eau vidangèe est froide. J’ai testé la résistance 28ohms(pas sur, je le connais pas le multimètre) et la sonde 4ohms. Merci pour votre aide. Cdlt

Référence et marque de l'appareil
Electrolux inspire awt12420w
Admin
Loïc SOS Accessoire
6 mois plus tôt
Reply to  Laurent

Bonjour,

Votre sonde est à 4 Ohm ou 4k Ohm?
Pourriez vous vérifier si vous n’avez pas un courant de fuite sur la résistance en calibrant le multimètre en position 20 MOhm?

Cordialement.

Gregory BREHINIER
7 mois plus tôt

Bonjour,
ma machine ne veut plus effectuer un programme complet. elle passe en mode vidange au bout de quelques instant de lavagE. j’ai remarqué qu’elle ne chauffait plus l’eau ( linge froid). j’ai lancé un programme rinçage et essorage pour isoler le problème et ils fonctionnent.
j’ai également lancé un programme séchage et le linge reste froid. doi-s je vérifier le thermostat et la resistance ?
MaMachine est une arthur martin aww1525.
Merci

Référence et marque de l'appareil
aww 1525
Admin
Loïc SOS Accessoire
7 mois plus tôt

Bonjour,

Il ne chauffe ni en lavage ni en séchage?
Si tel est le cas, oui.
Dans un premier temps, vous pouvez contrôler les résistances de séchage et de lavage ainsi que les sondes.

Cordialement.

Sylvie
1 année plus tôt

Bonjour j’ai un problème de chauffe avec ma machine depuis mon déménagement elle froisse mon linge même peu chargé et essorage a 800 les vêtements qui ne se repassait pas et les pulls sont a repasser Je me suis aperçue que mon linge est chaud a la sortie pouvez-vous m’aider merci

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Sylvie

Bonjour,
Deux possibilités :
-Soit la sonde de donne plus la température (prendre ça valeur à l’aide d’un multimètre)
-Soit votre tube de vidange est trop bas (minimum 60 cm du sol) ou trop enfoncé dans la canalisation mural (15 cm maximum enfoncé à l’intérieur tu tube d’évacuation mural).
Pouvez-vous vérifier ces éléments et nous indiquer le résultat ?
Cordialement.

Claire
1 année plus tôt

Bonjour, cela fait la 3ème fois que mon lave linge séchant ne chauffe plus l’eau de lavage, ni ne chauffe pendant les programmes de séchage (acheté en Decembre 2017 = 1 panne par an …) Les 2 dernières fois, sous garantie, le technicien a remplacé ce klixon si mes souvenirs sont bons. Aujourd’hui garantie dépassée, je souhaite le faire moi même mais lorsque j’accède au klixon, il n’y a pas de vis apparente, il y a comme des “caches” en plastique sur les connectiques … J’ai une photo mais à priori je ne peux la joindre ici …
Pouvez-vous m’indiquer comment retirer les connectiques du klaxon svp ?

Sylvain
1 année plus tôt

Bonjour,
Je remarque que ma machine (moins de 5 ans) ne chauffe pas l’eau lors de certains programmes. Le tuyau d’évacuation respecte les préconisations de pose, les cycles vont jusqu’à leurs termes, comment savoir de quelle panne il s’agit ?
Merci de votre retour

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Sylvain

Bonjour,
Comment avez-vous détecté le défaut de chauffage et sur quel cycle ?
Cordialement.

Jaafar
1 année plus tôt

Bonjour,
Le lave-linge ne sèche plus, alors que le lavage à haute température (90° par exemple marche). Suite à une “surchauffe” (le programme de séchage ne voulait pas s’arrêter après 5h) j’ai du le débrancher manuellement, et depuis ça ne chauffe plus. J’imagine que c’est la sonde ou la sécurité, mais je ne trouve pas l’emplacement de la sonde sur ce modèle, pourriez-vous m’aider je vous prie? Merci!

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Jaafar

Bonjour,
Il est possible que le klixon se soit déclenché avez-vous un code panne affiché ?
Pour pouvoir vous orienter, pouvez-vous vérifier la référence de l’appareil le code 16107 est malheureusement insuffisant .
Cordialement.

Estelle
1 année plus tôt

Bonjour, j’ai un soucis avec ma machine à laver, en lançant le programme à froid mon linge ressort à une température assez élevé cela fume même dès l’ouverture du hublot… nous avons changé la sonde de température ainsi que de détartrer la résistance, mais le problème est toujours présent. J’ai entendu parler du klixon mais je ne sais pas si ma machine en comporte un, merci de m’éclairer … je commence à être à bout… j’ai beaucoup de layettes à laver pour l’arrivée d’un petit bébé, j’aimerais éviter de tout rétrécir au premier lavage … merci beaucoup !

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Estelle

Bonjour,
Malheureusement si l’appareil chauffe même en mettant le thermostat sur 0/froid le défaut ne peut venir que de la carte de puissance.
A moins que sans le vouloir l’appareil est branché sur un robinet d’eau chaude !
Cordialement.

Will
1 année plus tôt

Bonjour, mon lave linge ne chauffe plus lors du lavage… j’ai testé le thermoplongeur indique 26ohms et la sonde de température indique 38kohms… un de ces éléments est il défaillant ou autre chose côté carte électronique ou fusible.
Aucun code erreur ou serait ne remonte…
Merci de votre retour.
Will

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Will

Bonjour,

Nous trouvons la valeur de la sonde un peu élevée.
L’appareil est-il entreposé dans un local frais / froid ?
A température ambiante (environ 25°C) la sonde devrait mesurer environ 20 Kohm.
Qu’est ce qui vous laisse penser qu’elle ne chauffe pas ?

Cordialement.

isabelle
1 année plus tôt

bonjour, je n’arrive pas à repérer le thermostat (klixon) de mon lave-linge à chargement par le dessus. Pourriez-vous m’aider? Crdlt. I. gendre

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  isabelle

Bonjour,
Malheureusement pas de thermostat ou de klixon sur votre modèle mais uniquement une sonde de température et une résistance protégé par un ou deux fusibles thermique interne à celle-ci.
Pouvez-vous nous indiquer votre panne d’origine ?
Cordialement.

Vincent
5 mois plus tôt

Bonjour,
j’ai un Samsung éco bubble 7 kg.
Suite à une surchauffe du moteur (fumée importante et plastique fondu) j’ai remplacé celui-ci. Après remontage, le lave linge s’allume correctement, le verrou du hublot s’actionne bien lorsque je lance un programme, l’eau arrive, mais ni le tambour ni le moteur ne tournent, aucun bruit.
J’ai essayé de lancer le moteur à la main pour tester le condensateur mais rien ne se passe non plus.
J’ai 13,5kohms au borne de la sonde de température a température ambiante 22° et 27ohms aux bornes de la résistance de chauffage.
Au vue de la surchauffe, je voudrais vérifier les fusibles interne mais je ne sais pas comment faire. Est il possible de les tester ?
Merci,
Cordialement
Vincent

Admin
Loïc SOS Accessoire
5 mois plus tôt
Reply to  Vincent

Bonjour,

Pourrions nous avoir la référence complète de l’appareil?
Est ce que vous pouvez contrôler la carte visuellement et nous dire si vous y voyez des traces d’échauffement ou de fonte de la cire sur la carte?

Cordialement.

Vincent
5 mois plus tôt

Bonjour,
La référence de l’appareil est WF70F5E5W4W.
J’ai pris la carte en photo pour pouvoir la regarder de prêt et zoomer au besoin. Aucune trace de chauffe d’un composant ni sur la cire qui recouvre la carte. Vu les traces de noir brûler autour du moteur, dis le tambour, j’imaginais qu’un fusible thermique pouvait avoir sauté mais je ne sais pas où regarder.
J’ai branché le moteur en direct sur une batterie et en faisant un shinte et il fonctionne correctement.
Merci d’avance pour votre aide,
Vincent

Admin
Loïc SOS Accessoire
5 mois plus tôt
Reply to  Vincent

Bonjour,

Est ce que le connecteur est en bon état?
il n’y a pas de fusible thermique, hormis sur le moteur éventuellement.
Cela dit étant fonctionnel et remplacer d’après vos messages, il ne reste plus que le câblage ou la carte de puissance.

Cordialement.

Vincent
5 mois plus tôt

Bonjour,
Oui le connecteur semble en bon état, les faisceaux sont assez éloignés de la zone où il a fait très chaud…
Je ne comprends pas pourquoi il ne démarre pas. Lorsque je lance un programme, tout fonctionne correctement, le verrouillage de la porte, l’arrivée de l’eau, seul le moteur ne part pas.
J’ai cru lire quelque part que la température de l’eau doit être correct avant que le moteur ne tourne, puis-je shinter la sonde de température pour vérifier si le problème ne viendrait pas d’elle ou de la résistance qui chauffe l’eau? Le moteur ne démarre pas puisque l’eau n’arrive pas à bonne température ?
Merci d’avance,
Vincent

Vincent
5 mois plus tôt
Reply to  Vincent

Y a t-il un autre moyen de tester le condensateur que en lançant le moteur a la main ?
Merci encore

Admin
Loïc SOS Accessoire
4 mois plus tôt
Reply to  Vincent

Bonjour,

Oui, avec un multimètre équipé de l’option capacimètre.
Et vérifier si la valeur est bonne avec la tolérance comprise.

Cordialement.

Admin
Loïc SOS Accessoire
5 mois plus tôt
Reply to  Vincent

Bonjour,

Non, si vous lancez un essorage par exemple, votre sonde et votre résistance ne vous sont d’aucune utilité.
Prenez un multimètre et contrôlez les si cela peut vous rassurez.
Et la température de l’eau n’a aucun rapport avec la rotation moteur.
Cependant, si la zone du moteur ou que le moteur a créé un court-circuit, il est possible que votre carte de puissance ne l’est pas supporté.

Cordialement.

Vincent
4 mois plus tôt

Bonjour,
J’ai rebrancher mon nouveau moteur après l’avoir tester et vu tourner avec une batterie de voiture.
J’ai lancé un programme essorage et il ne tourne toujours pas. J’ai relève les tension aux bornes des différents fils du connecteur lorsqu’il était branché au moteur.
Cela peut il vous aider a déterminé si la carte est HS et qu’il est temps d’arrêter de s’acharner et d’aller acheter un nouveau lave-linge ?

Les numéros des bornes correspondent aux numéros inscrits sur le connecteur mâle arrivant de la machine.
Voici les tensions relevées, elles sont prises entre le connecteur et le châssis du moteur qui est a la masse il me semble :
Borne 1 (tachy) : 225v
Borne 2 (tachy) : 225v
Borne 3 : pas de fil
Borne 4 (inconnu): 1,5v
Borne 5 (inconnu): ,1,5v
Borne 6 (stator1) : 30v
Borne 7 (stator1) : 30v
Borne 8 (stator2) : 78v
Borne 9 (stator2) : 78v
Borne 10 (stator1) : 30v
Je suis intrigué par les résultats aux bornes 4 et 5.

Ces valeurs permettent-elles de déterminer si la carte est ok ?

Merci d’avance pour votre aide,
Cordialement,
Vincent

Admin
Loïc SOS Accessoire
4 mois plus tôt
Reply to  Vincent

Bonjour,

Il ne reste plus que la carte de puissance.
Nous vous conseillons de la remplacer la carte ou de partir sur un nouvel achat de lave-linge.

Cordialement.

laure
1 année plus tôt

Bonjour,
Ma machine à Laver LG direct drive 9/5kg a surchauffé et mon linge en coton est ressorti tout froissé, quasi sec et avec beaucoup de vapeur. La machine était brûlante, surtout la porte en verre et ça sentait le caoutchouc.
Serait-ce la resistance ou le thermostat?
J’ai du mal à y voir clair…
Merci !

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  laure

Bonjour,
Pouvez-vous nous indiquer la référence exacte de votre appareil, merci.
Le défaut de surchauffe à eu lieu au moment du lavage ou séchage ?
Cordialement.

CADILLAC
1 année plus tôt

Bonjour
Le lave linge ne chauffe plus, par contre il est possible de faire tous les programmes mais à l’eau froide. Aucun code erreur ne s’affiche
J’ai changé la resistance mais le lave linge ne chauffe toujours pas. l’on me parle de thermostat ou klixon mais celle ci n’est elle incorporée à la résistance avec un connecteur en forme de carre blanc ?
Peut être aussi s’agit il d’un relais ?
Je ne suis pas spécialiste en electromenager
Merci pour vos aides
Cordialement

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  CADILLAC

Bonjour,
Comment avez-vous découvert que l’appareil ne chauffait plus ?
Avez-vous vérifié la valeur de la sonde ?
Votre tube de vidange est-il trop bas (mini 60 cm) ou trop enfoncé dans la canalisation ?(pas plus de 15 cm dans la canalisation)
Cordialement.

cleoceriz
1 année plus tôt
Reply to  CADILLAC

J’ai le même problème avec la mienne… J’ai testé la résistance et la sonde (c’est ça qui est branché sur la résistance, le carré blanc dont vous parlez c’est la sonde) mais tout fonctionne. Je ne trouve pas par contre le pressostat, et j’ai un élément que je soupçonne être le thermostat mais il ne ressemble à aucune pièce de machine à laver dans Google…

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  cleoceriz

Bonjour,
Pouvez-vous nous faire parvenir la référence et marque de votre appareil ?
Quels sont les valeurs indiquées par la résistance et la sonde ?
L’appareil indique t-il un code panne ?
Comment êtes vous aperçu que l’appareil ne chauffait plus ?
Cordialement.

Cordialement.

Myriam
5 mois plus tôt
Reply to  CADILLAC

Bonjour,

J’ai exactement le même problème. Tous les cycles vont au bout mais l’eau de lavage ne chauffe pas. Pas de message d’erreurs. J’ai testé la résistance nickel. Le tube de vidange n’est pas trop enfoncé ni trop bas. Le klixon j’ai jamais trouvé mais j’ai trouvé la sonde accroché à la résistance et la valeur était nulle. Mais je comprends pas c’est quoi la différence entre la sonde et le klixon. Et je me suis rendu compte que l’eau ne chauffait plus en utilisant la machine et en touchant le linge froid alors que c’était un programme a 90 ou 60. donc je dois changer la sonde ou bien tester aussi le klixon mais que je retrouve pas dans mon modèle de machine. C’est une Bosch modèle WAQ28384FF/09

Admin
Loïc SOS Accessoire
5 mois plus tôt
Reply to  Myriam

Bonjour Myriam,

Quel est la valeur de la résistance?
Quel est la valeur de la sonde?
Quel tension arrive sur la résistance?

Cordialement.

patrick
3 années plus tôt

Bonjour j’ai mon lave linge qui ne chauffe plus. J’ai changer la résistance qui me semblait défectueuse (court circuit, faisait disjoncter). mais cela ne chauffe toujours pas . cycle à froid… j’ai essayer le test du thermostat avec flamme. Pas de bruit de bi-lame. au ohm-mètre pas de valeur entre les bornes.. Est ce la cause probable? seule?

Baidi SOS Accessoire
3 années plus tôt
Reply to  patrick

Bonjour,

Effectivement, d’après les faits que vous nous signalez il est probable que le thermostat de sécurité fixé sous la cuve soit à l’origine de votre problème de chauffage (ce thermostat est branché en série avec la résistance).
Cordialement.
