Comment démonter son aspirateur Tornado

Pour éliminer les poussières et maintenir votre logement propre en toute simplicité, l’aspirateur est un appareil aussi efficace que rapide. Cependant, depuis quelque temps vous constatez que votre appareil domestique aspire moins bien ou qu’il lui arrive d’émettre un bruit inhabituel. Il est peut-être nécessaire de le démonter. Ce tutoriel vous explique pas à pas comment procéder pour retrouver un aspirateur fonctionnant comme neuf.

Dans quels cas démonter soi-même son aspirateur Tornado ?
Avertissement sécurité

Voici les étapes à suivre pour le démontage de votre appareil domestique :

Dans quels cas démonter soi-même son aspirateur Tornado ?

Difficile d’imaginer un foyer sans aspirateur quand on connaît son utilité. Certains dysfonctionnements peuvent toutefois vous amener à le démonter :

Pour effectuer cette opération, vous aurez besoin d’un tournevis plat et d’un tournevis cruciforme.

tournevistournevis-cruciforme

⚠ Avertissement de sécurité : afin d’éviter tout risque d’électrocution, assurez-vous d’avoir bien débranché votre appareil domestique avant de le démonter.
Dépanner son aspirateur

Étape 1 : Débrancher l’appareil

Débrancher électriquement votre aspirateur Tornado

La déconnexion électrique garantit votre sécurité.

Étape 2 : Enlever les accessoires : sac et filtres

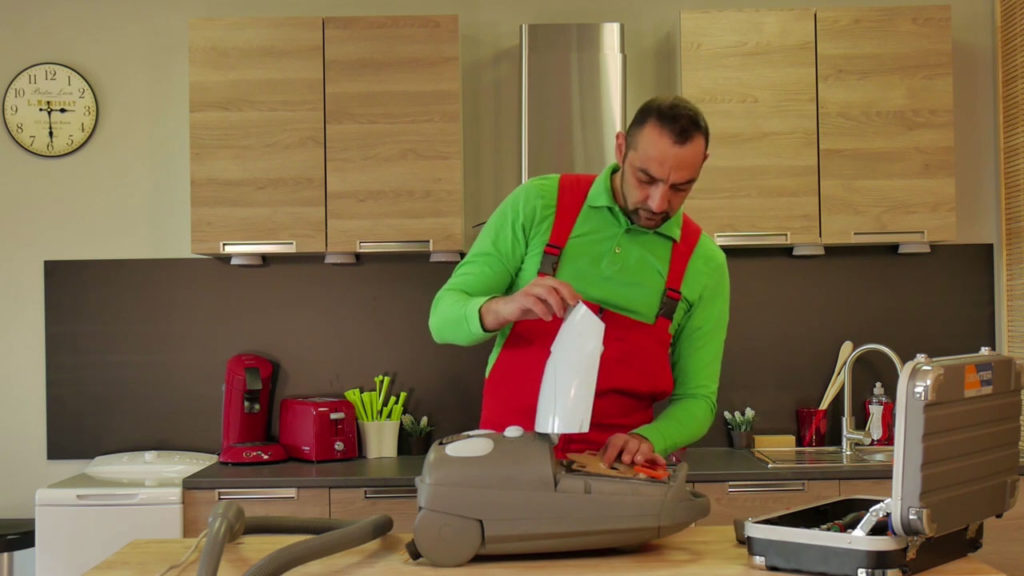

Enlever le sac de l'aspirateur

Le sac et les filtres pourront vous gêner pour le démontage, d’où la nécessité de les déloger.

Enlever le filtre de l'aspirateur

Ce sera aussi l’occasion de changer le sac, si nécessaire, et de nettoyer les filtres.

Étape 3 : Retirer les vis de l’appareil

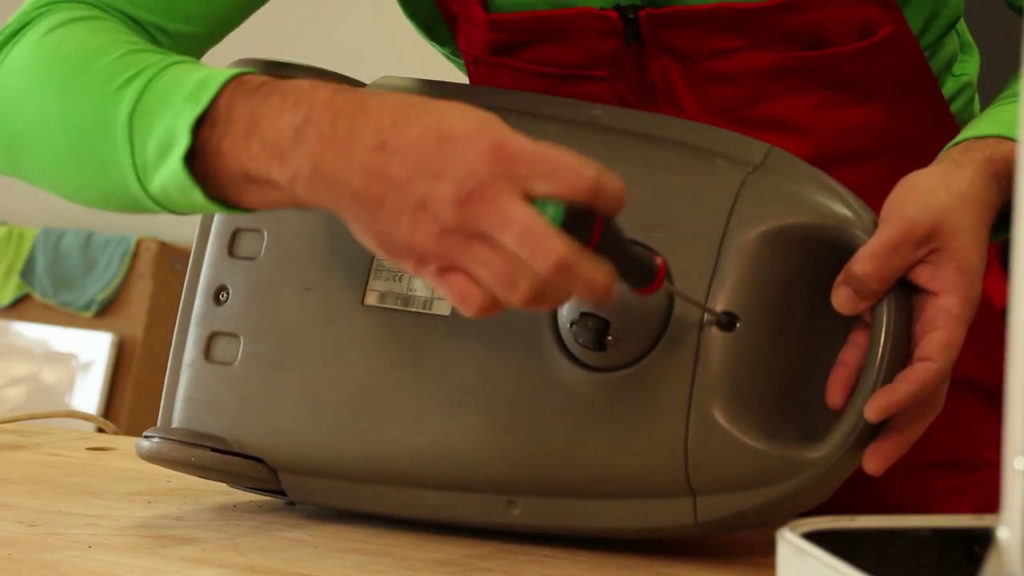

Enlever les vis dessous l'aspirateur

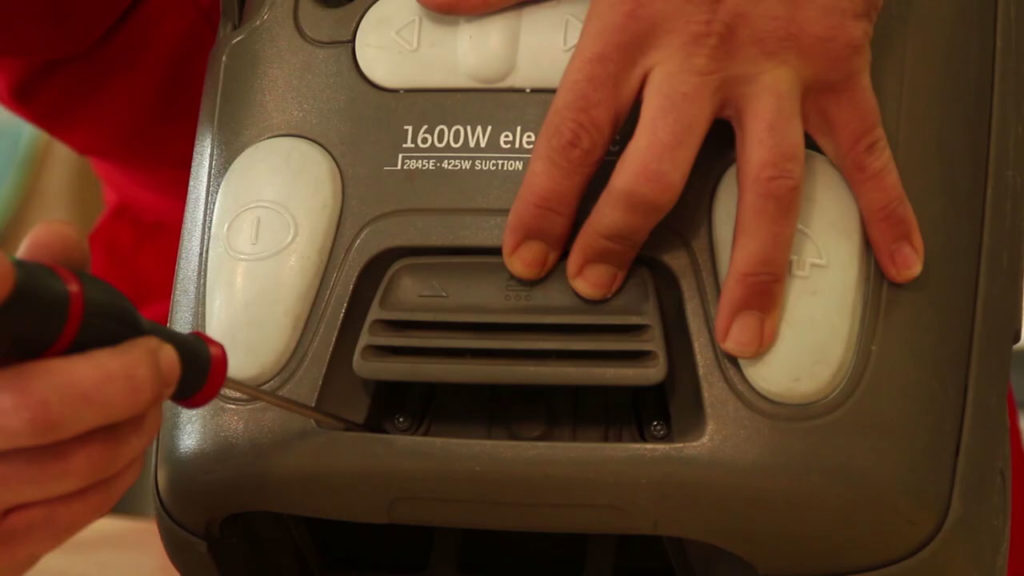

Dévissez les vis situées sous l’appareil et celles du dessus.

Enlever les vis cachées

Sur ce modèle, certaines vis peuvent être cachées.

Étape 4 : Ouvrir le capot d’accès au sac

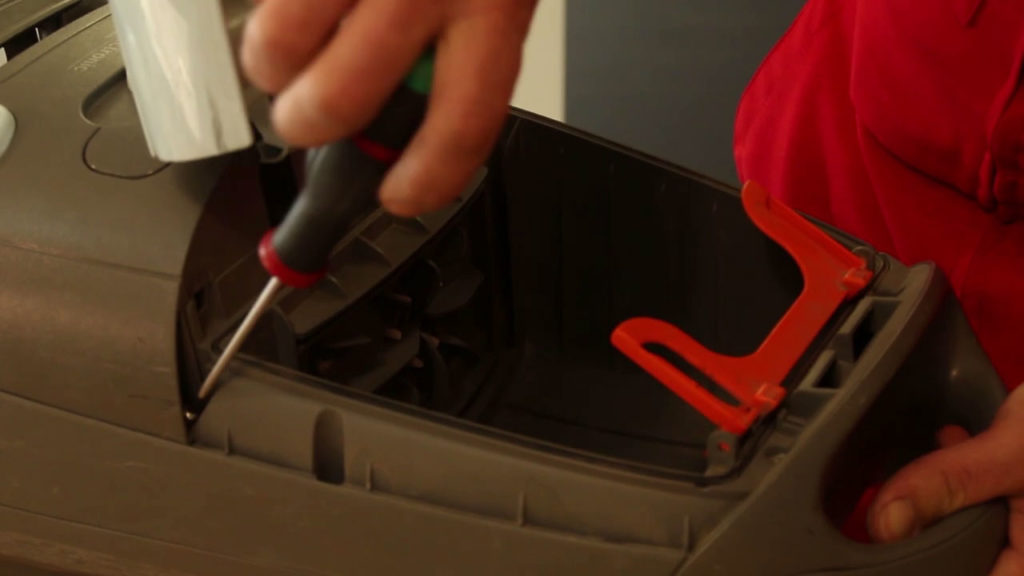

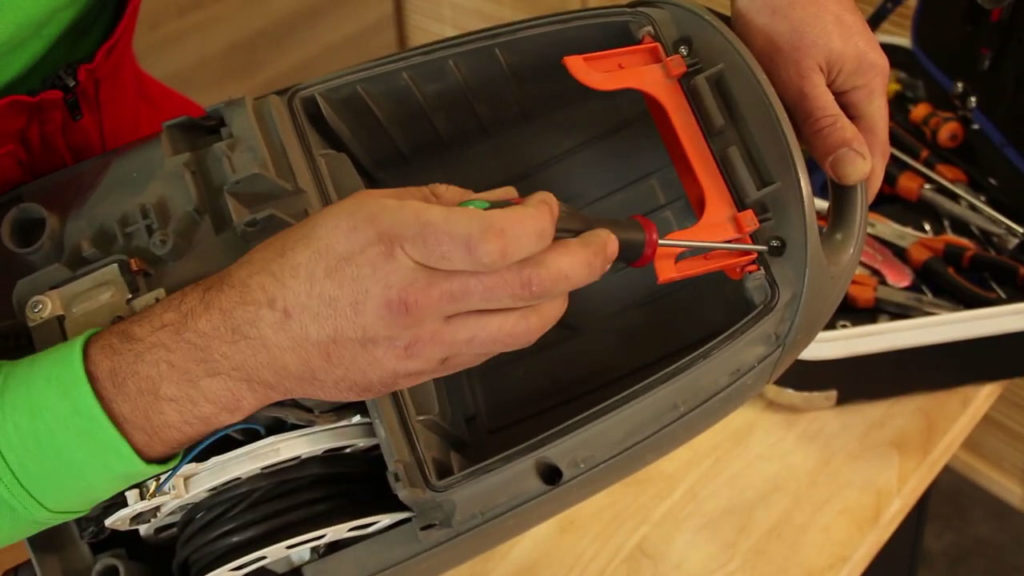

Enlever les vis en dessous du capot

Une fois le capot d’accès au sac ouvert, vous pouvez retirer les vis intérieures.

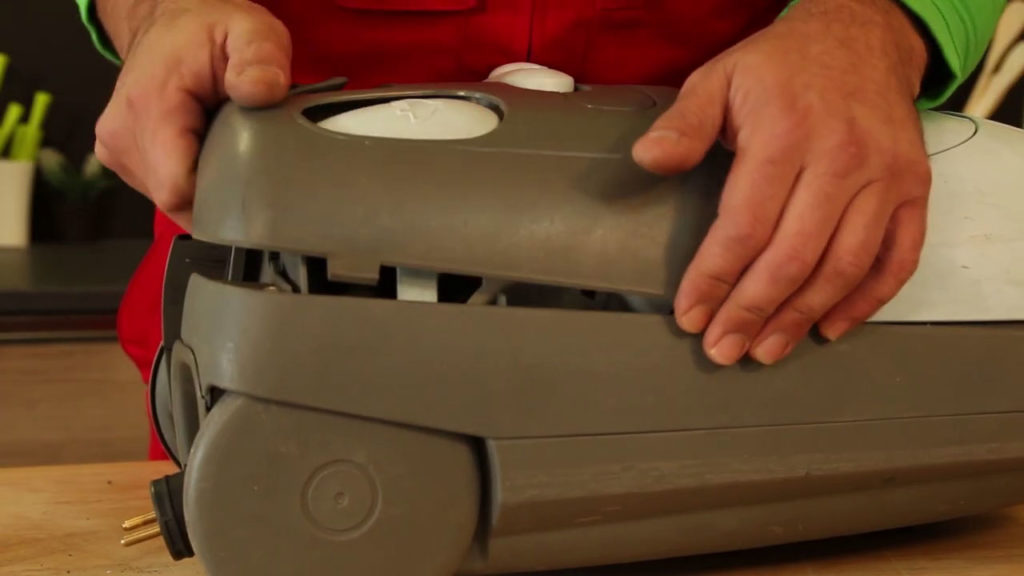

Déboîter le capot

Ensuite, ôtez complètement le capot.

Étape 5 : Enlever les boutons poussoirs

Enlever les boutons poussoirs

Enlevez le poussoir qui active l’enrouleur, en veillant à ne pas perdre son ressort.

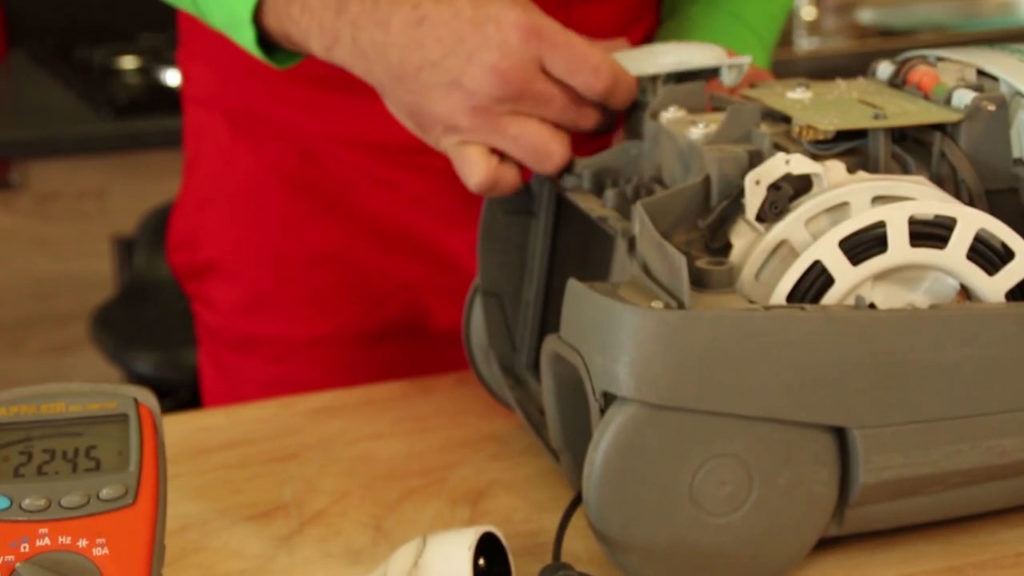

Enlever le bouton marche/arrêt

Puis celui du bouton marche-arrêt.

Étape 6 : Retirer la carte électronique

Prendre en photo la carte électronique
📸 Prenez une photo de la carte électronique en place.

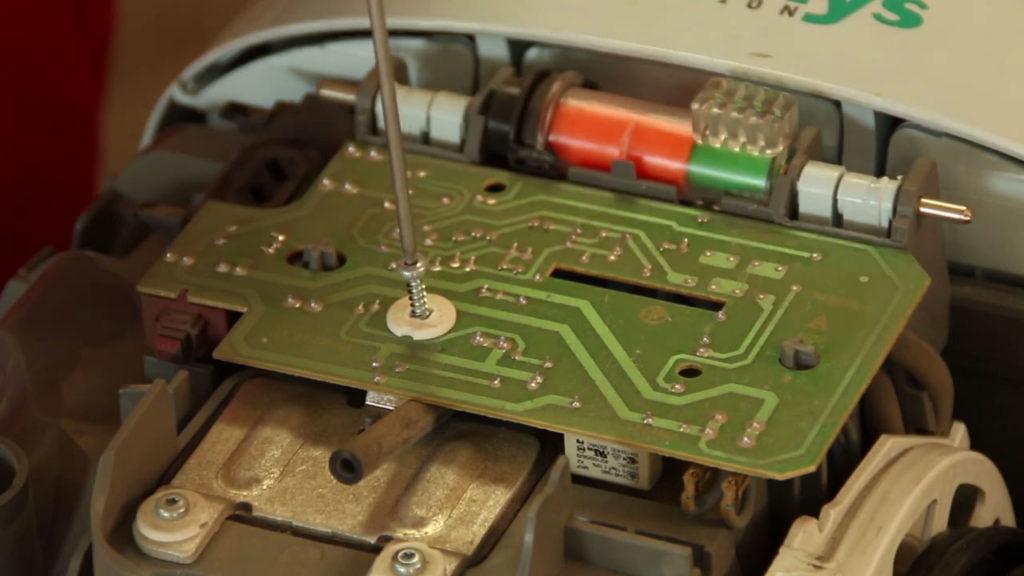

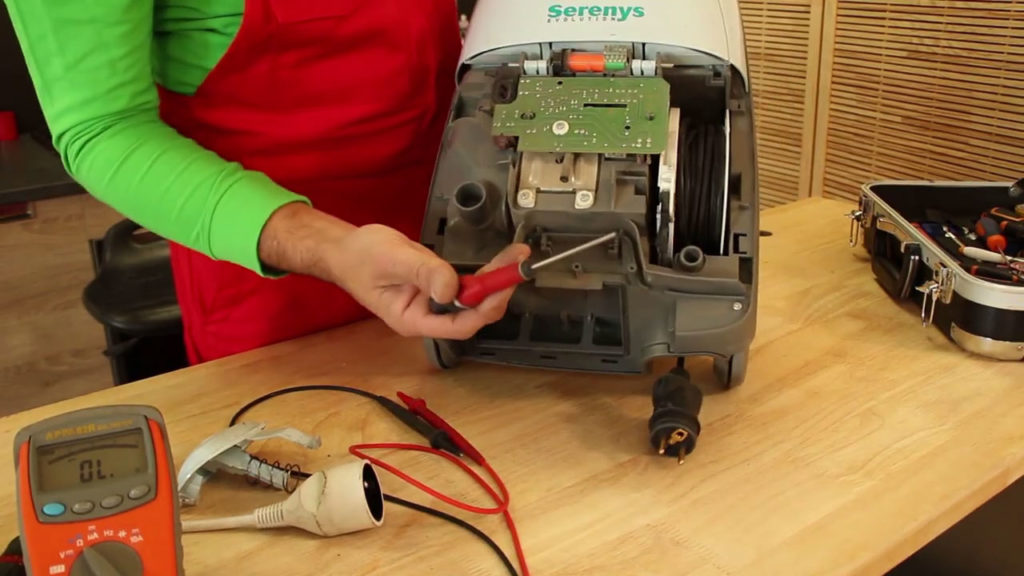

Dévisser la vis de la carte électronique

Après avoir enlevé la vis de maintien, procédez délicatement à son retrait pour ne pas l’endommager.

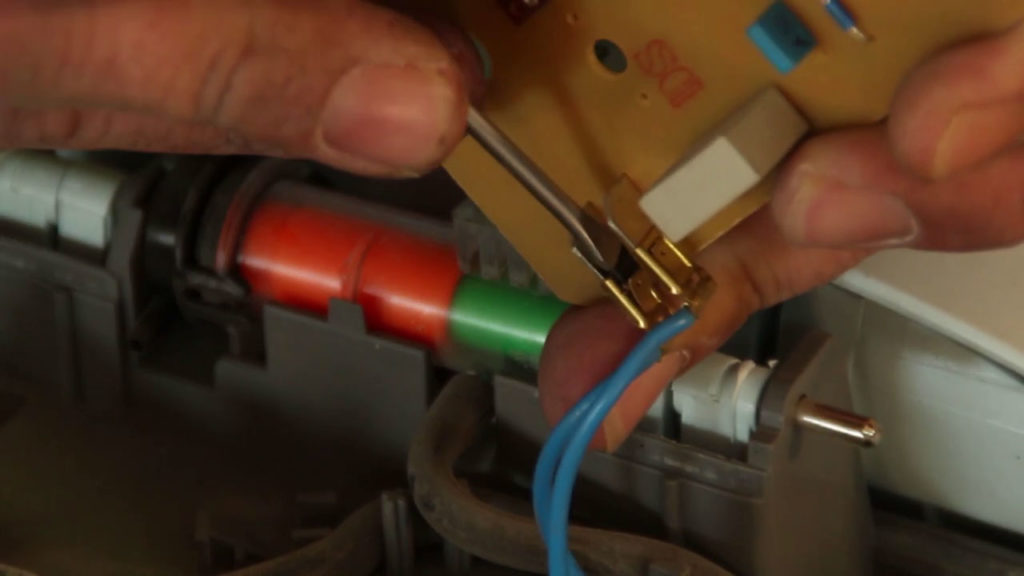

Enlever les cosses de la carte électronique

Débranchez les connecteurs en retirant les cosses et mettez la carte de côté dans un endroit sûr.

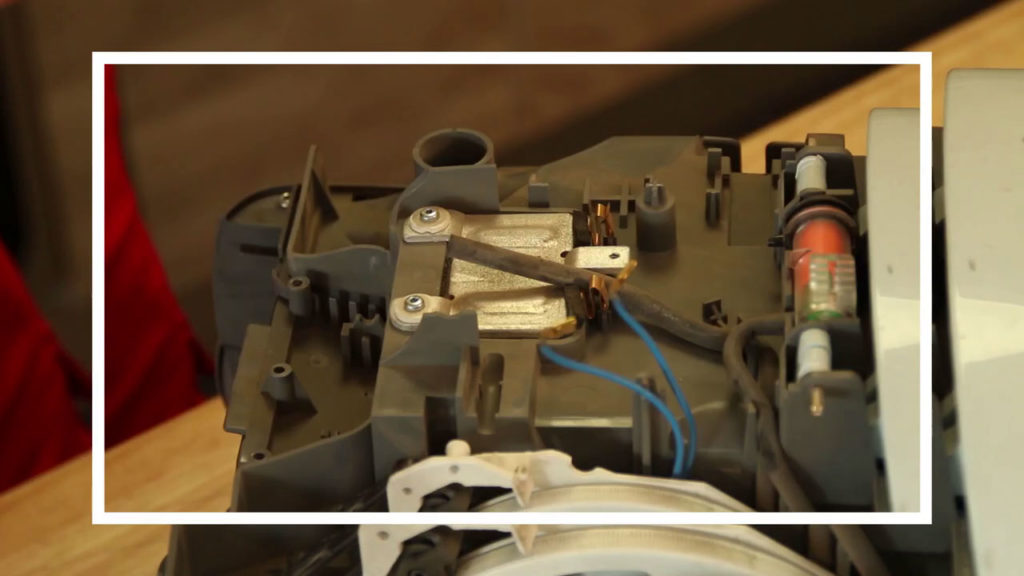

Prendre une photo après avoir enlever la carte électronique
📸 N’oubliez pas ici aussi de prendre une photo pour retrouver facilement la disposition des éléments lors du remontage de l’appareil.

Étape 7 : Ôter le capteur de pression

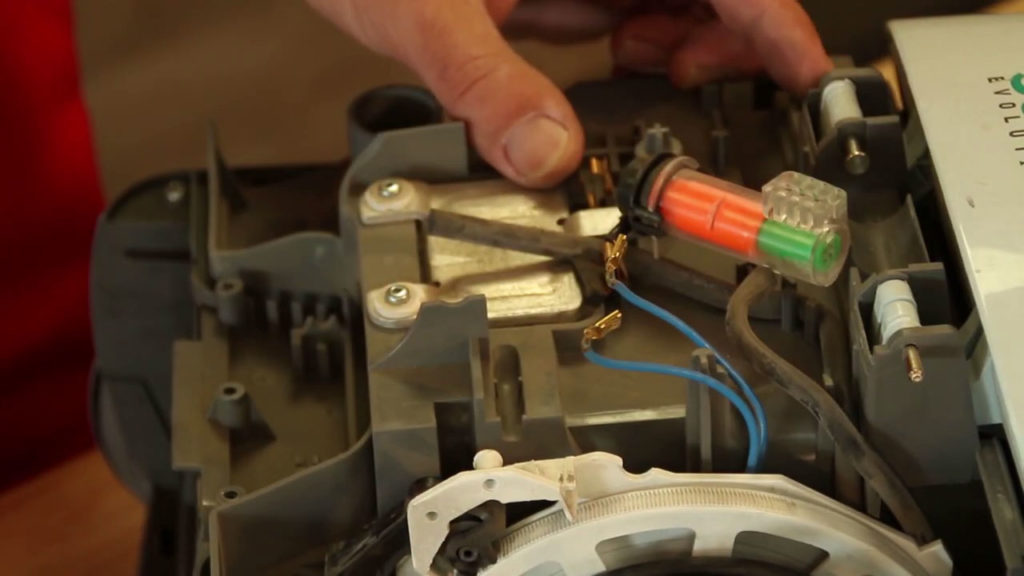

Ôter le capteur de pression

Ôtez le capteur de pression pour pouvoir accéder aux charnières.

Étape 8 : Enlever le capot, la poignée et le carter inférieur

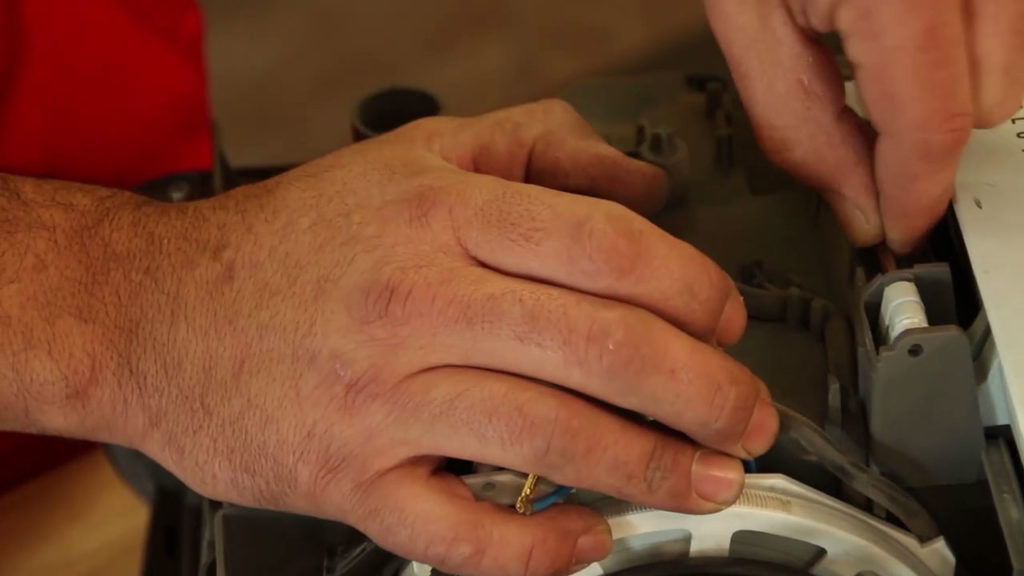

Retirer les axes

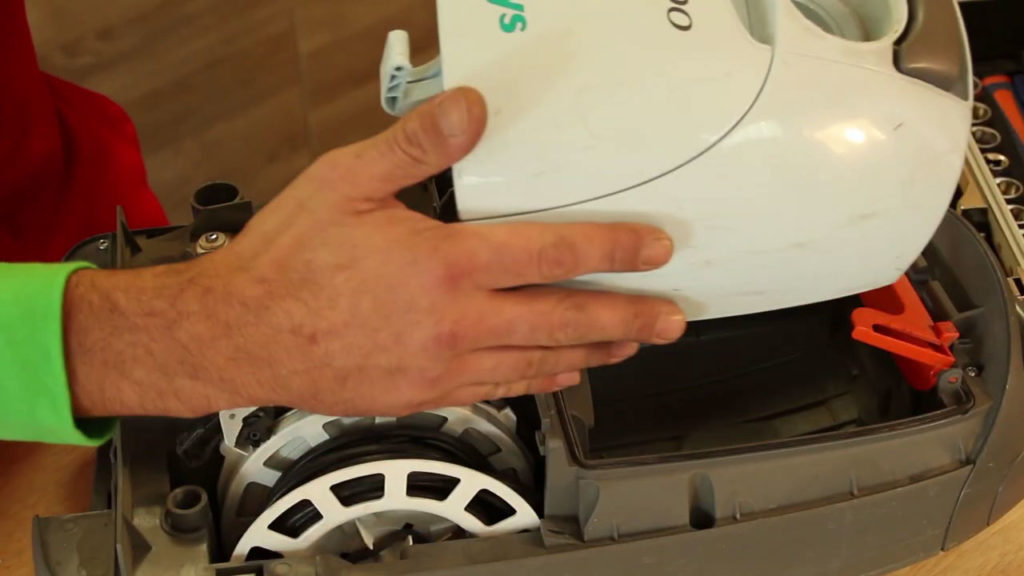

Enlever le capot

Commencez par ôter les axes de la charnière du capot, puis déboîtez celui-ci.

Enlever les dernières vis

Ensuite, retirez toutes les vis restantes sur la carrosserie de l’aspirateur.

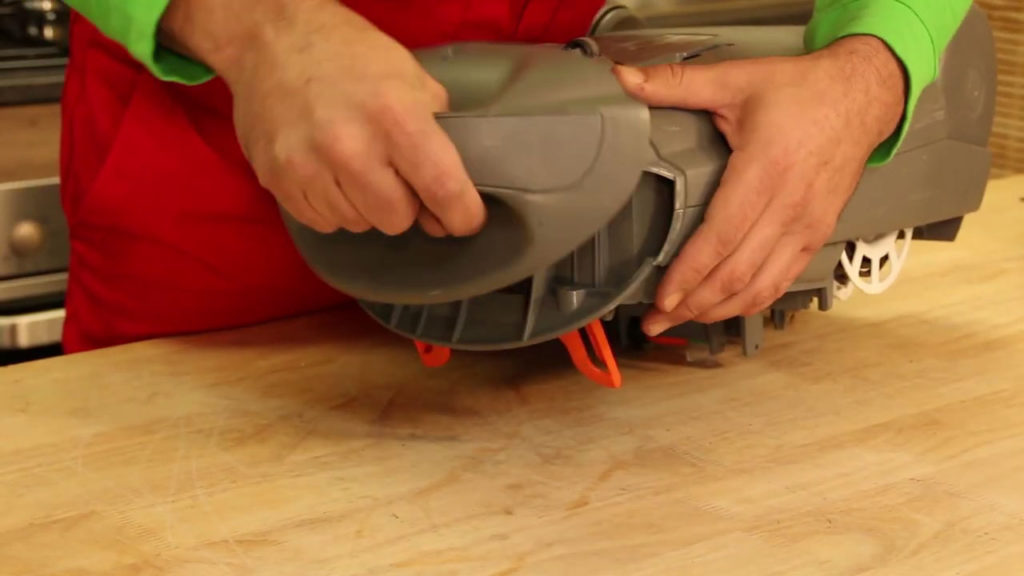

Enlever la poignée de transport

Puis enlevez la poignée de transport.

Déboîter le carter inférieur

Déboîtez à présent le carter inférieur : il s’agit de l’élément qui protège l’accès au moteur.

Étape 9 : Retirer le moteur et l’enrouleur

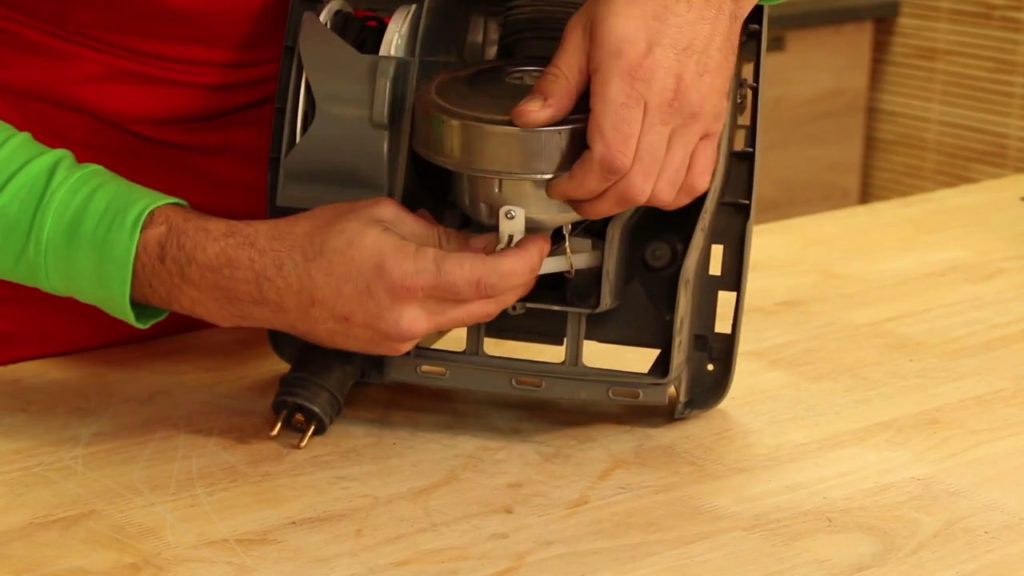

Retirer le moteur

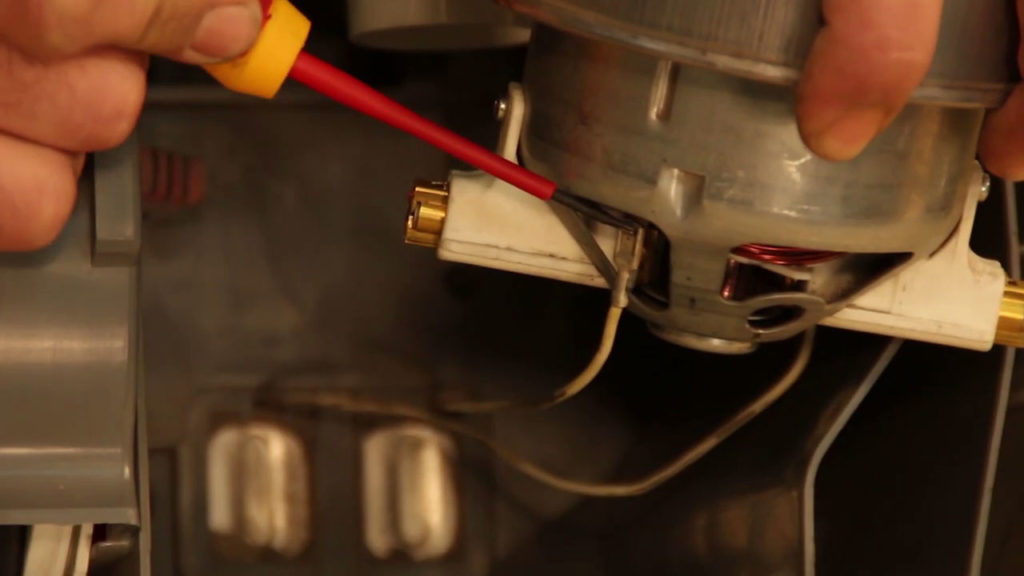

Enlevez le moteur. Puis déconnectez-le en retirant les cosses à l’aide d’un tournevis plat.

Enlever les connecteurs du moteur

L’enrouleur est le support sur lequel est rangé le câble d’alimentation de l’aspirateur.

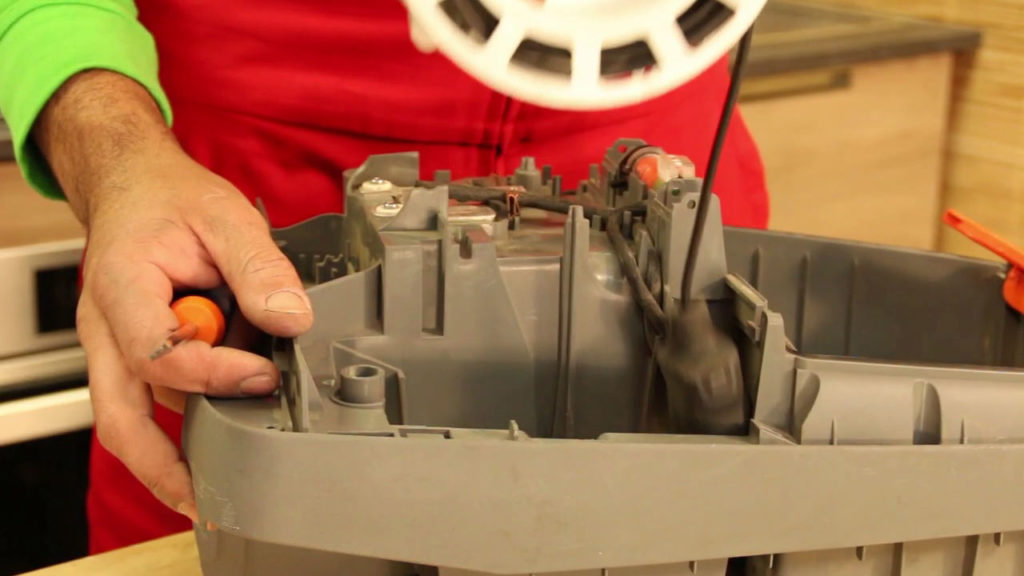

Enlever l'enrouleur après avoir retirer la vis

Situez son emplacement et délogez-le délicatement à l’aide d’un tournevis.

Vous avez démonter votre aspirateur Tornado

Félicitations ! En quelques minutes, vous avez entièrement démonté votre aspirateur. Vous savez à présent qu’il n’est pas difficile de réparer soi-même un appareil. Il suffit parfois simplement de lui offrir un bon nettoyage ou de remplacer une pièce défectueuse pour qu’il puisse à nouveau fonctionner normalement. Pour le remontage des éléments, il faudra suivre ce tuto mais dans l’ordre inverse.
