Comment tester le bloc chauffant d'un sèche-linge

Les vêtements ressortent encore humides de votre sèche-linge ? Vous vous dites que ce dernier est bon pour la déchetterie ? Oubliez cette idée, car rien ne dit que vous ne pourriez pas dépanner votre sèche-linge. Un de ses composants est peut-être défaillant et a pu causer cette panne : sa pompe de vidange, son thermostat ou encore son bloc chauffant. Voyez avec ce tutoriel qui explique en quelques étapes comment réparer soi-même un sèche-linge.

Dans quel cas tester le bloc chauffant d’un sèche-linge ?
Avertissement sécurité

Voici les étapes à suivre :

Dans quel cas tester le bloc chauffant d’un sèche-linge ?

Le bloc chauffant est la pièce centrale du mécanisme de séchage. Il permet de chauffer l’air présent dans le tambour du sèche-linge. Il est composé de la sonde de température (CTN), du thermostat de régulation, du thermostat de sécurité et de résistances (sous forme d’enroulement). Les symptômes de panne suivants peuvent laisser penser que le groupe chauffant est défectueux :

Seuls des tests pourront dire si dépanner le bloc de chauffe est nécessaire ou non.

Outils nécessaires : un tournevis cruciforme, une pince coupante, un multimètre et une paire de gants.

tournevis-cruciformepincemultimetregants-securite

⚠ Afin d’éviter tout risque d’électrocution, assurez-vous d’avoir bien débranché votre appareil.
depanner-seche-linge

Étape 1 : Accéder au groupe chauffant

Slider image
Slider image
Slider image
Slider image
Slider image
Slider image

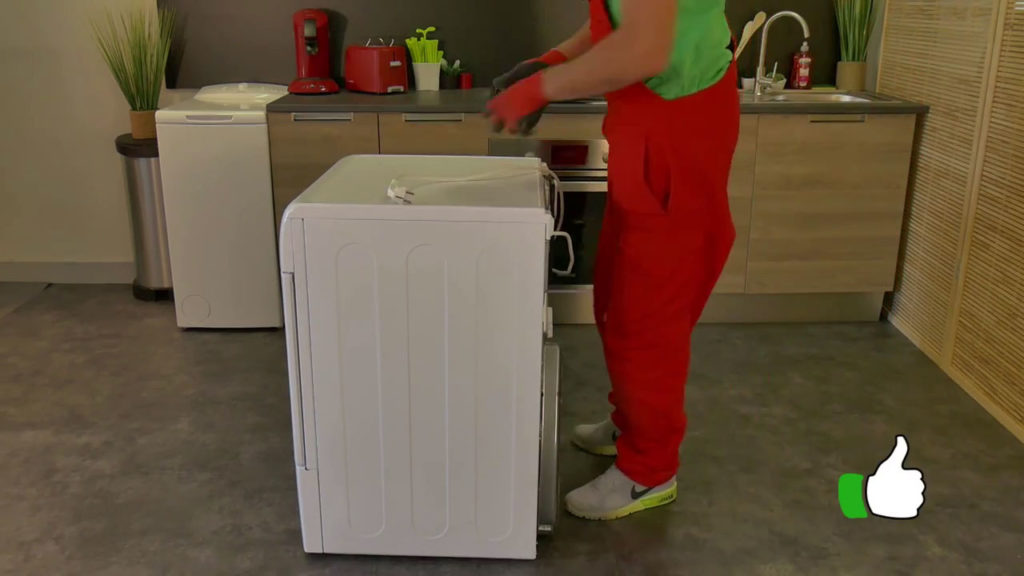

Une fois le sèche-linge débranché, démontez les éléments à l’arrière de l’appareil : le cache en plastique, puis le couvercle de protection du bloc de résistance. Le bloc chauffant reste relié à des fils électriques. Conservez avec précaution toutes les vis.

Slider image
Slider image
Slider image
Slider image

Dévissez le panneau supérieur pour le désolidariser. Mettez-le de côté. Puis toujours à l’aide d’un tournevis cruciforme, dévissez les 4 vis de fixation qui retiennent le panneau latéral donnant accès aux connexions du groupe chauffant.

Étape 2 : Débrancher le bloc de chauffe

Prendre en photo les branchements

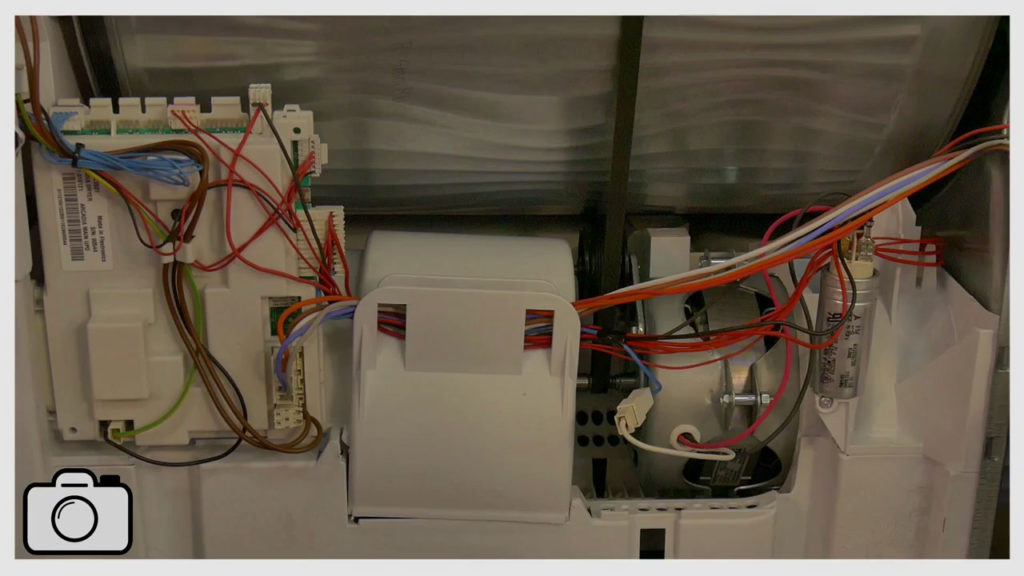

📸 Prenez une photo des branchements. Celle-ci vous aidera pour le remontage.
Slider image
Slider image
Slider image
Slider image
Slider image
Slider image

Libérez la liasse de câbles retenue par une attache plastique à l’aide d’une pince coupante. Deux connecteurs sont à débrancher du bloc d’alimentation principal. Une fois libre, la résistance peut être retirée complètement.

Dévisser les vis du cache des résistances

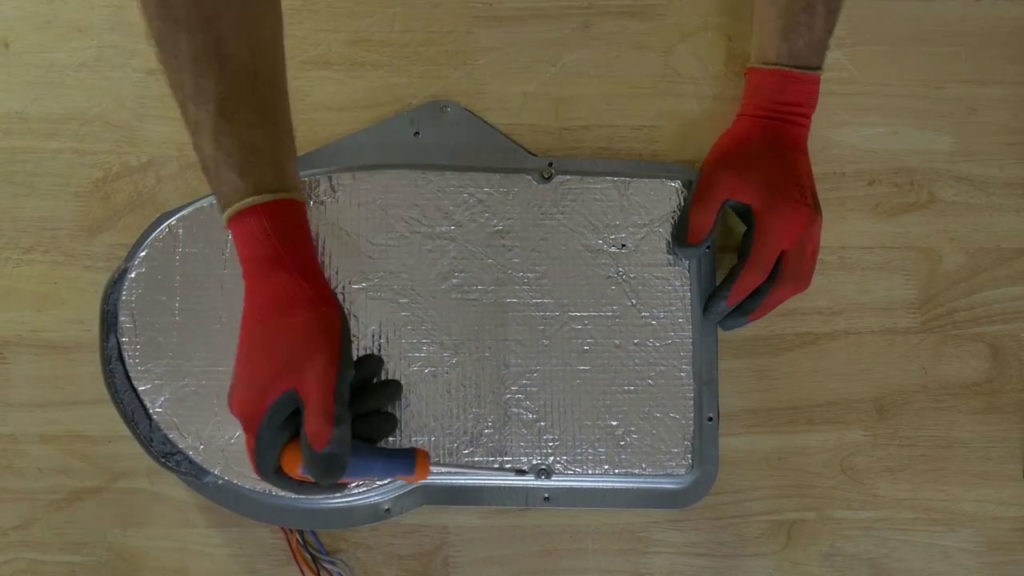

Dévissez les vis qui maintiennent le cache de protection de la résistance.

Étape 3 : Réaliser les tests

Slider image
Slider image
Slider image

Attrapez le multimètre et mettez-le en position ohmmètre (Ω).
Faites un test à nu avec le multimètre en posant les deux pointes l’une contre l’autre. Si le multimètre affiche une valeur, soit 0,1 Ω (ohm), alors celui-ci est bien fonctionnel.

Réalisez les tests de la résistance dans l’ordre.

Slider image
Slider image
Slider image

Basculez le multimètre en mode kilo-ohm (kΩ). Débutez avec la sonde de température ou CTN. La valeur à trouver doit se situer entre 5 kΩ et 100 kΩ (kilo-ohms), en fonction de la température ambiante. Insérez les pointes dans chaque borne. Si le multimètre affiche une valeur, soit 94,5 kΩ*, alors la CTN est bien fonctionnelle.

Slider image
Slider image

Continuez avec le thermostat de régulation. Remettez le multimètre en mode ohmmètre (Ω). Débranchez tout d’abord le connecteur du thermostat puis positionnez les pointes sur chaque borne. Si le multimètre affiche une valeur, soit 0,1 Ω*, alors le thermostat de régulation est fonctionnel. Si le multimètre n’affiche aucune valeur, soit 0L, le composant est défectueux.

Slider image
Slider image
Slider image

Terminez avec le thermostat de sécurité en posant les pointes. Si le multimètre n’affiche aucune valeur, soit 0L, alors ce thermostat est défectueux. Vérifiez au passage si les pastilles de ce dernier sont bombées. Si l’une d’elles ne l’est pas, il faut réarmer le thermostat. Débranchez le connecteur.

Slider image
Slider image
Slider image
Slider image

Prenez un trombone : dépliez-le et insérez-le dans l’interstice à côté du connecteur. Vous entendrez un clic qui indique le réarmement du thermostat. Refaites un contrôle. Si le multimètre affiche une valeur, soit 0,1 Ω*, alors le thermostat de sécurité est de nouveau fonctionnel.

Slider image
Slider image
Slider image
Slider image

Vérifiez aussi chacun des enroulements (résistances). Si le multimètre affiche à chaque fois une valeur, soit 26 Ω*, 24,7 Ω* et 24,9 Ω*, alors les résistances sont fonctionnelles. Le cas échéant, le multimètre n’afficherait aucune valeur, soit 0L.

*Valeur qui peut varier d’un modèle à l’autre. N’hésitez pas à spécifier en commentaire la marque, le modèle et la référence de votre appareil. Notre service technique sera ravi d’indiquer la valeur que vous devez trouver.

Étape 4 : Reconnecter le bloc chauffant

Il est essentiel de remonter tous les éléments dans le bon ordre.

Slider image
Slider image
Slider image
Slider image
Slider image
Slider image
Slider image
Slider image

Réinstallez toutes les sondes à leur place. Revissez le cache. À l’aide de la photo prise lors du démontage, rebranchez tous les connecteurs de l’élément chauffant. Rangez les fils dans la passerelle et refaites une liasse de câbles avec une nouvelle attache plastique.

Étape 5 : Remonter les éléments de protection

Slider image
Slider image
Slider image
Slider image
Slider image

Revissez à l’arrière le couvercle de protection contenant le bloc de chauffe. Le cache en forme de demi-cercle doit être fixé juste au-dessus. Remontez le panneau latéral. Replacez le panneau supérieur en resserrant bien ses vis.

La réparation est terminée

Rebranchez le sèche-linge et lancez un cycle. Si le linge ressort sec, la panne est bien réparée.

Félicitations ! Vous êtes parvenu en toute autonomie à tester le bloc chauffant de votre appareil électroménager. Dépanner l’élément chauffant s’est avéré plutôt simple en suivant pas à pas ce tutoriel. Fini l’étalage des vêtements à sécher un peu partout dans la maison !
