Dans cet article, vous allez pouvoir suivre le déroulement du remplacement du condensateur de votre sèche-linge. La procédure de changement de la pièce se fera en 7 étapes :

Pourquoi remplacer le condensateur de votre sèche-linge ?
Avertissement sécurité

  1. Enlevez les panneaux supérieur et latéral
  2. Retrait de la courroie
  3. Extraction du tambour
  4. Retirer le condensateur
  5. Tester le condensateur
  6. Installation du nouveau condensateur
  7. Remontage de l’appareil
https://www.youtube.com/watch?v=iSydvuJ1NPE

Comment fonctionne le condensateur de votre sèche-linge ?

Le condensateur de démarrage de votre sèche-linge sert à faciliter le démarrage du moteur grâce à l’énergie qu’il a stocké et qu’il restitue. Sur la plupart des sèche-linges, après le démarrage du moteur, le condensateur ne doit pas continuer de fonctionner. Il se coupe grâce à un contact centrifuge à partir du moment où une vitesse de rotation prédéterminée est atteinte. Il est primordial que le condensateur se coupe après le démarrage sans quoi il s’échaufferait et deviendrait alors dangereux. En effet, un condensateur qui chauffe peut exploser.
Ce condensateur prend la forme d’un cylindre dont la taille peut varier : moins de 5 cm de diamètre et pas plus de 15 cm de longueur. À ses extrémités on trouve deux cosses, parfois doubles.

Le condensateur de démarrage peut avoir besoin d’être remplacé, vous le constaterez en observant l’un des symptômes suivants :

  • Le moteur ne tourne pas pendant le séchage
  • Le moteur tourne mal
  • Le condensateur de votre sèche-linge chauffe, gonfle ou sent le plastique

Les étapes du remplacement du condensateur d’un sèche-linge

En raison de la pièce sur laquelle vous allez travailler, il n’est pas seulement nécessaire de débrancher le sèche-linge pour pouvoir opérer. Il faut en plus qu’il soit débranché depuis, au minimum, une quinzaine de minutes afin de permettre au condensateur de se décharger et ainsi d’assurer votre protection. Pour être certain que votre condensateur est déchargé, débranchez votre sèche-linge du courant électrique et court-circuitez les deux bornes à l’aide d’un tournevis isolé.
Pour débrancher votre appareil mais aussi pour réaliser l’intégralité de la procédure dans les meilleures conditions, il faut déplacer votre appareil afin de bien accéder à sa partie arrière. Ne faites pas cela sans aide, il s’agit d’un appareil très lourd et vous pourriez donc vous blesser.

  • Libérez l’accès à l’arrière de l’appareil

Après avoir patienté assez longtemps pour que le condensateur soit déchargé, débutez la réparation en libérant l’accès à la partie arrière du sèche-linge. Pour ce faire, retirez le panneau supérieur de l’appareil en desserrant puis retirant ses vis de fixation. Lorsqu’il est enlevé, débranchez-les fils du câble d’alimentation du filtre antiparasite. Vous pouvez ensuite enlever le panneau arrière de l’appareil en prenant soin de le dévisser au préalable. En retirant ce panneau arrière, vous constaterez parfois que d’autres fils sont branchés au niveau de l’antiparasite, déconnectez-les également.
Dès que la façade arrière est enlevée, vous pouvez déconnecter les fils branchés à la résistance puis les fils de mise à la terre branchés sur l’arrière de la cuve.

Les outils nécessaires à l’opération : un tournevis, des gants de protection, un multimètre.

tournevis-cruciformegants-securitemultimetre

Infos pratiques
Avant de débrancher les fils de chaque élément, pensez à prendre en photo les branchements. Cela vous permettra de reconnecter correctement toutes les pièces à la fin de la réparation.

depanner-seche-linge

Étape 1 : Enlever les panneaux supérieur et latéral du sèche-linge

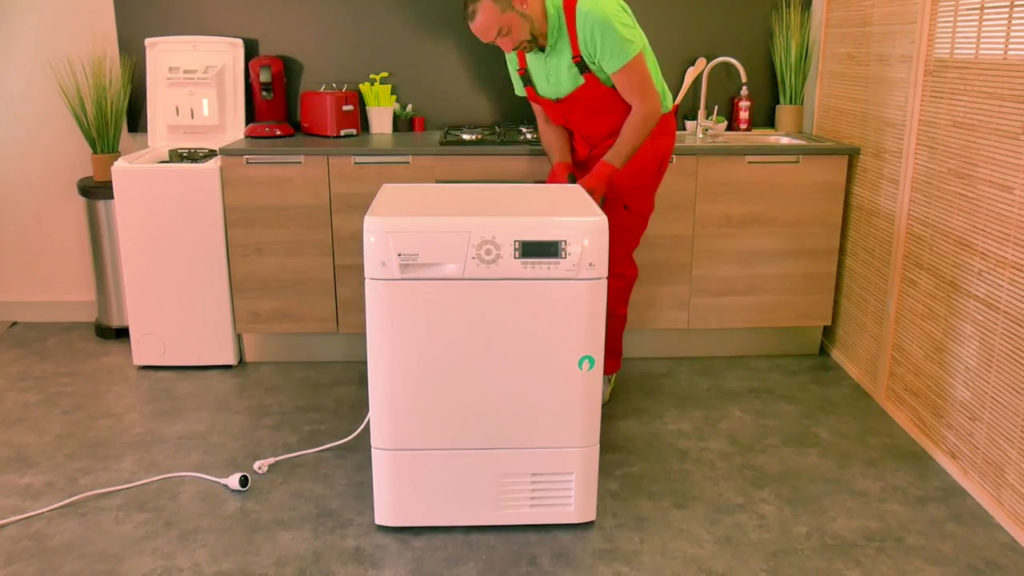

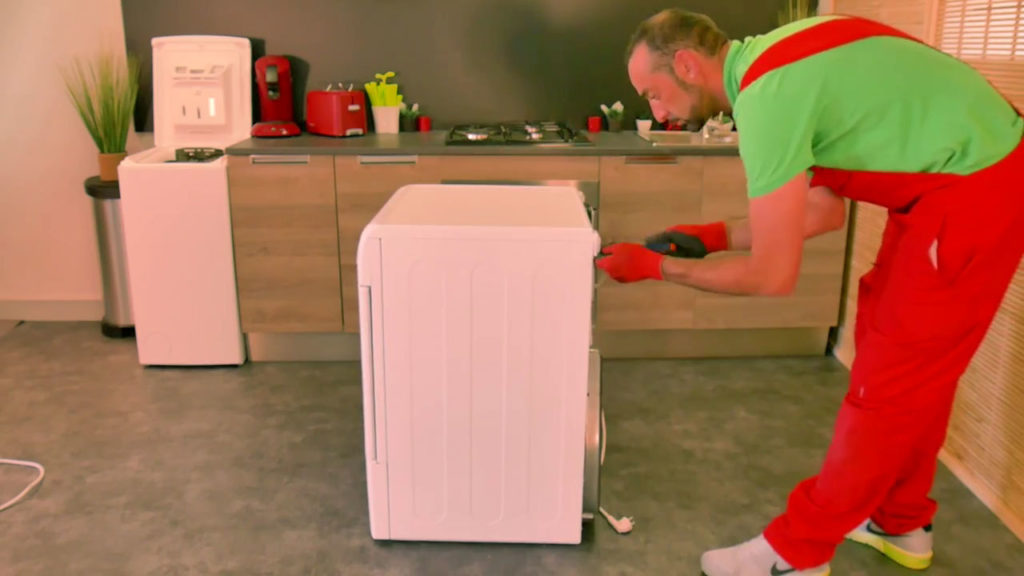

Dévisser les vis de la plaque supérieure

Pour enlever le panneau supérieur de votre sèche-linge, munissez-vous d’un tournevis et retirer les vis.

Enlever la partie supérieure du sèche-linge

Ensuite, enlever la partie supérieure.

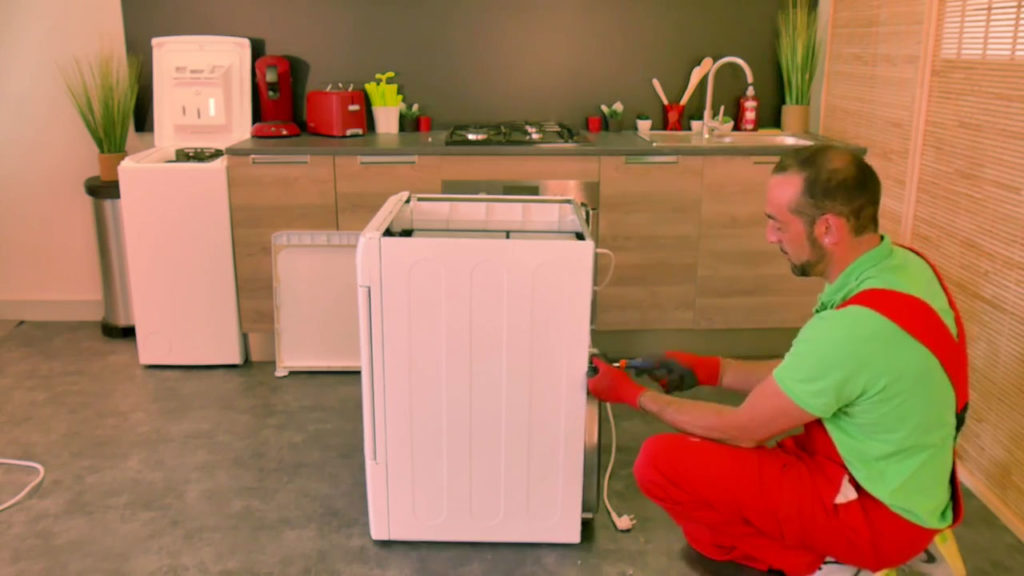

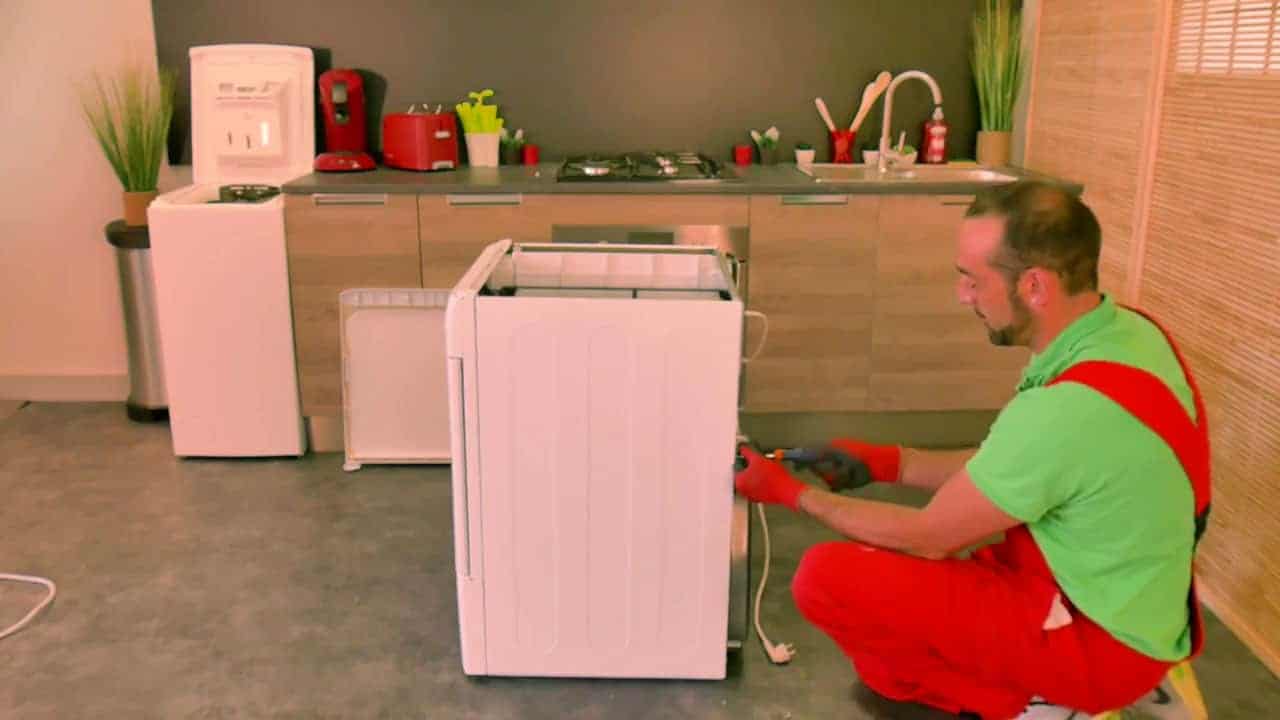

Dévisser le panneau latéral du sèche-linge

Toujours à l’aide de votre tournevis, dévissez le panneau latéral.

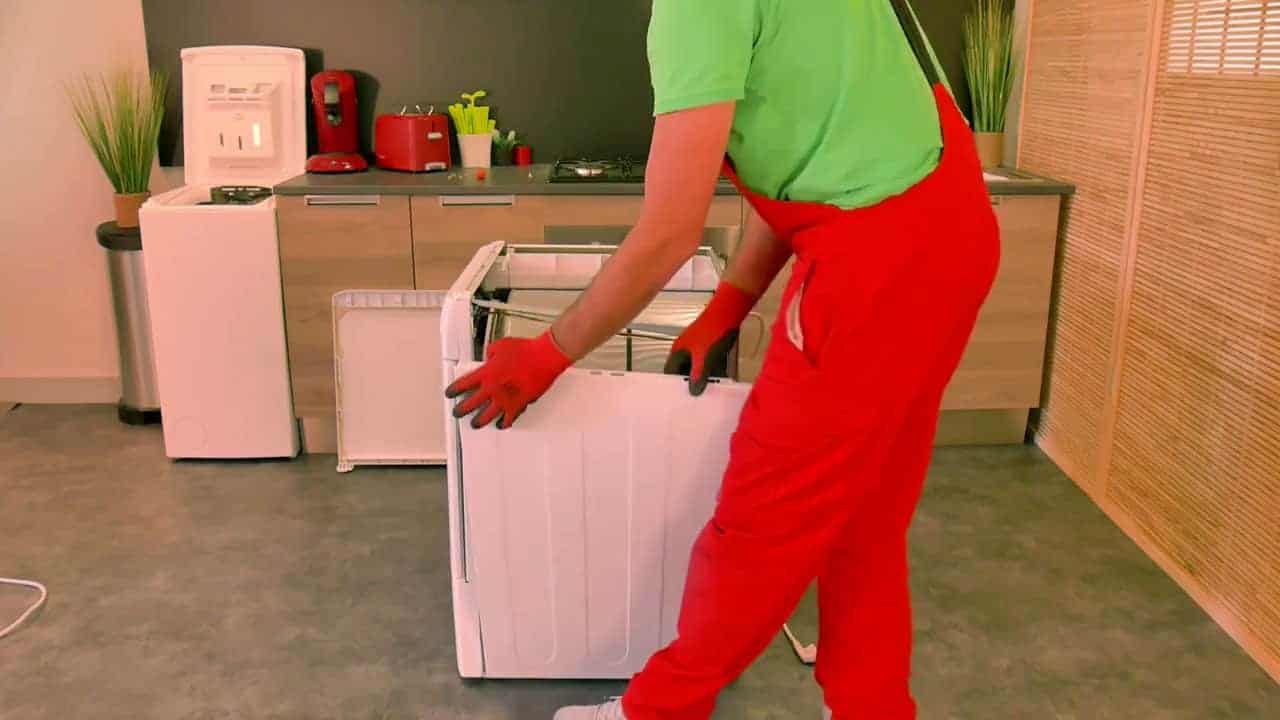

Enlever panneau latéral du sèche-linge

Une fois les vis enlevées, retirez le panneau.

Il est possible que sur votre appareil, l’accès au condensateur soit plus simple. Parfois il est juste nécessaire d’enlever le panneau supérieur et latéral. Le condensateur est généralement prêt du moteur. Si c’est le cas passez directement à l’étape 4.

Étape 2 : Retirer la courroie

Sans la partie arrière, vous pouvez accéder à la courroie. Retirez-la.

Étape 3 : Enlever le tambour

Dès que la courroie est enlevée, l’extraction du tambour peut être faite sans problème. Il suffit de le tirer vers vous en l’extrayant des galets qui le maintiennent.

Étape 4 : Retirer le condensateur

Maintenant que la courroie et le tambour ne sont plus dans la cuve, vous pouvez accéder à tous les éléments qui se trouvent au bas de l’appareil. Le condensateur défectueux s’y trouve. Pour le reconnaître, identifiez sa forme cylindrique.

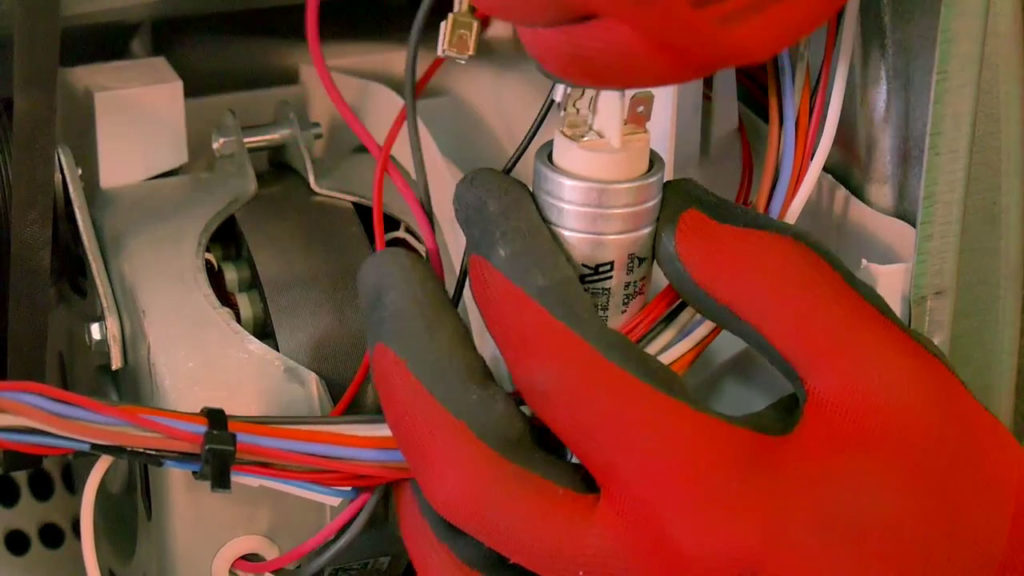

Débrancher cosses du condensateur

Déconnectez la pièce en retirant ses cosses.

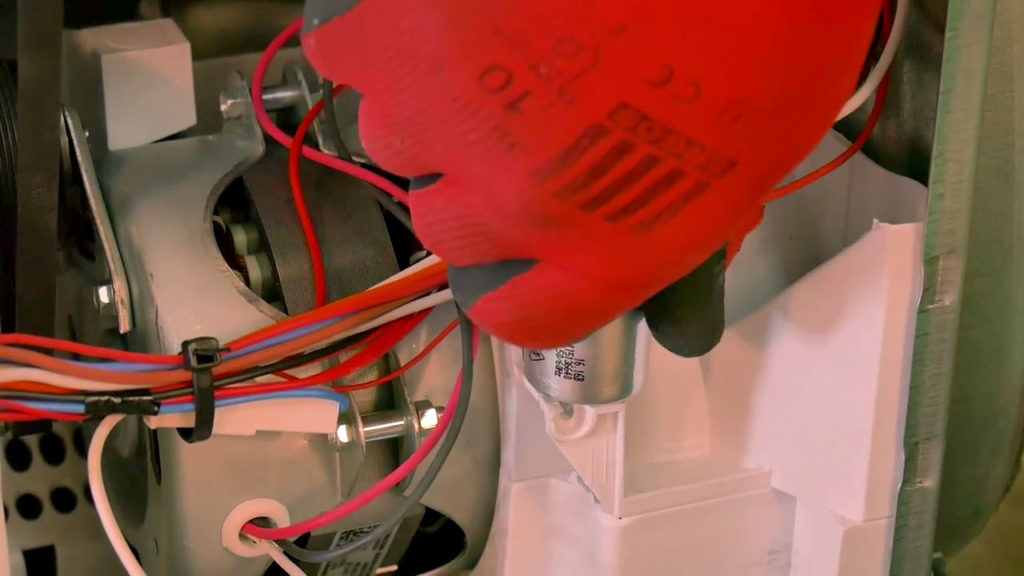

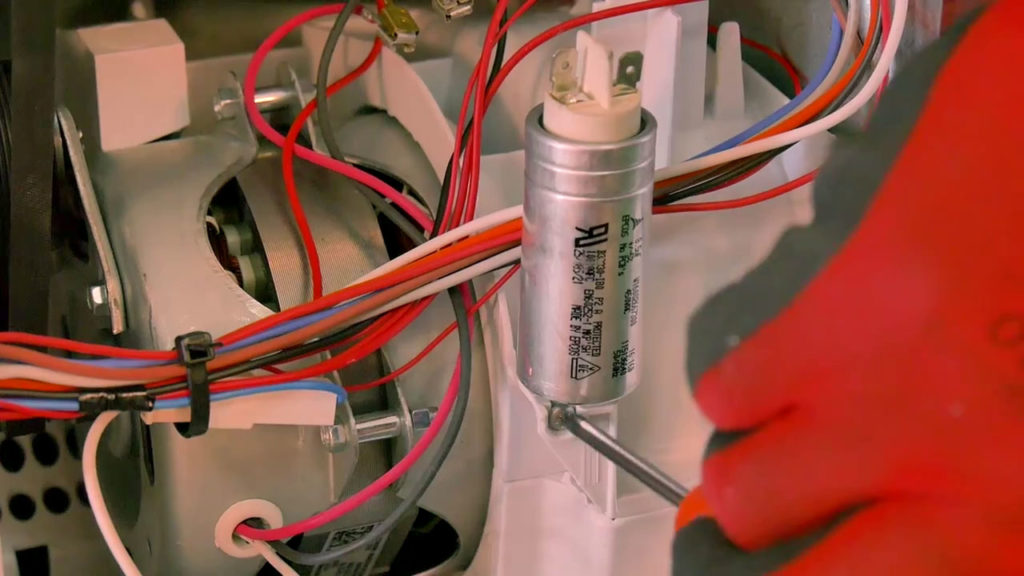

Dévisser condensateur avec un tournevis

Dévissez ensuite le condensateur à l’aide de l’outil approprié au mode de fixation (clé plate pour retirer un écrou, tournevis pour des vis…).

Dévisser le condensateur du sèche-linge

Le condensateur est alors désolidarisé de l’appareil, il ne reste plus qu’à le dévisser pour l’extraire sans problème.

Étape 5 : Tester le condensateur

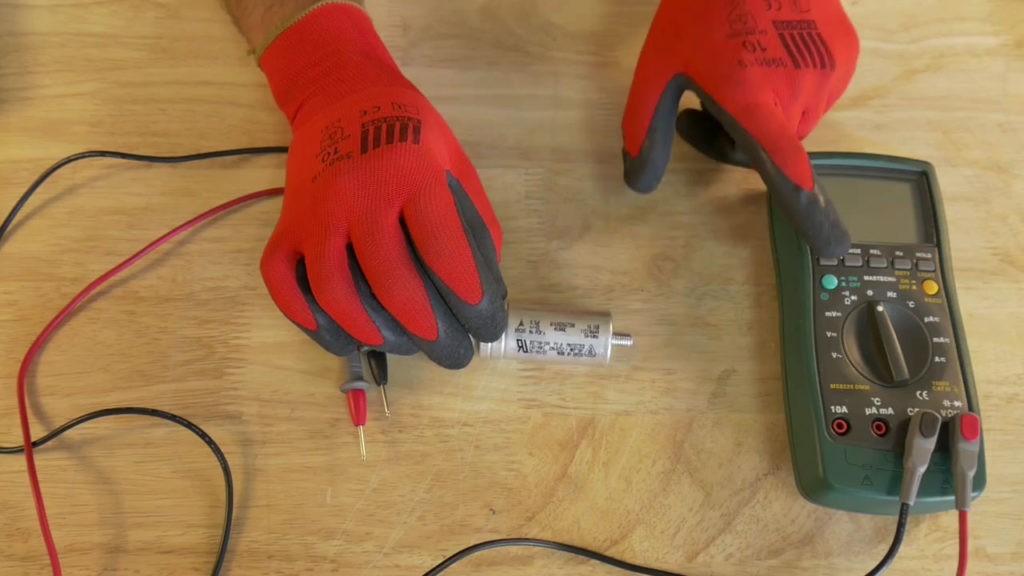

tester le condensateur à l'aide d'un multimètre

Testez votre condensateur avec un multimètre en mode “capacimètre”

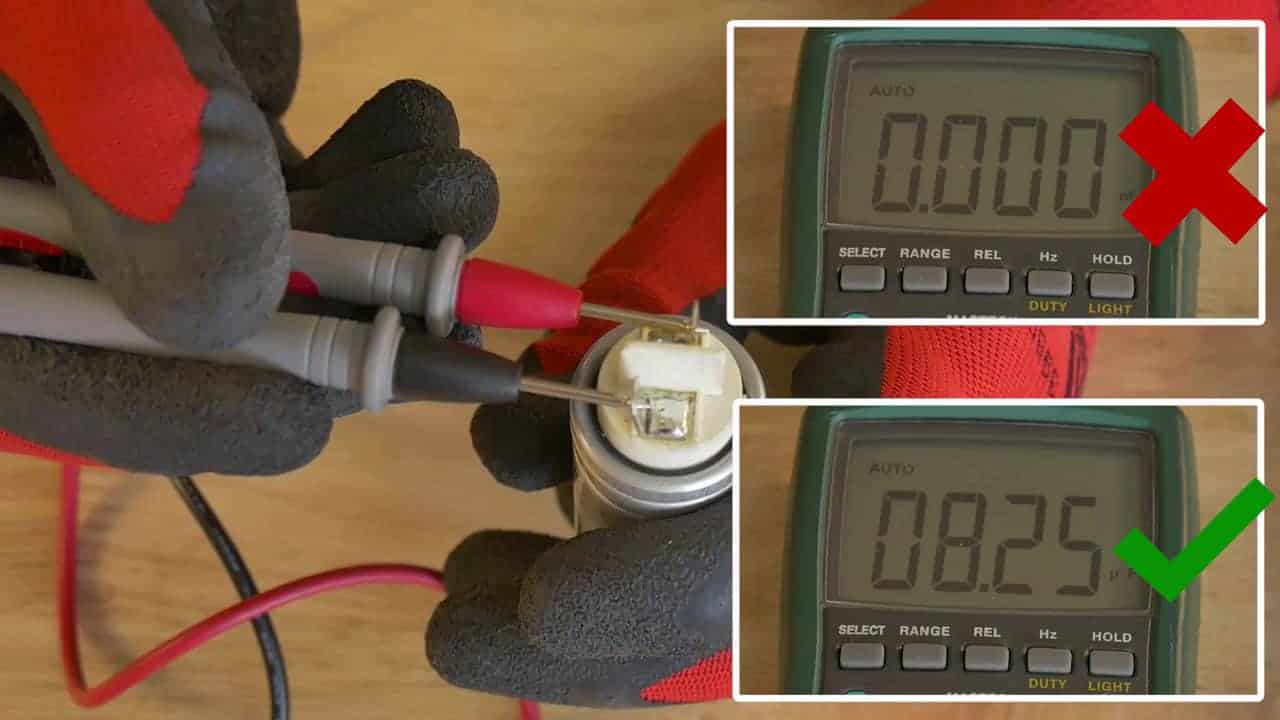

Mesurer avec le multimètre

Vous devez trouver une valeur d’environ 8.5 uF comme indiqué ci-dessus. Dans le cas contraire, si vous trouvez une valeur nulle votre condensateur est défectueux.

Étape 6 : Installer le nouveau condensateur

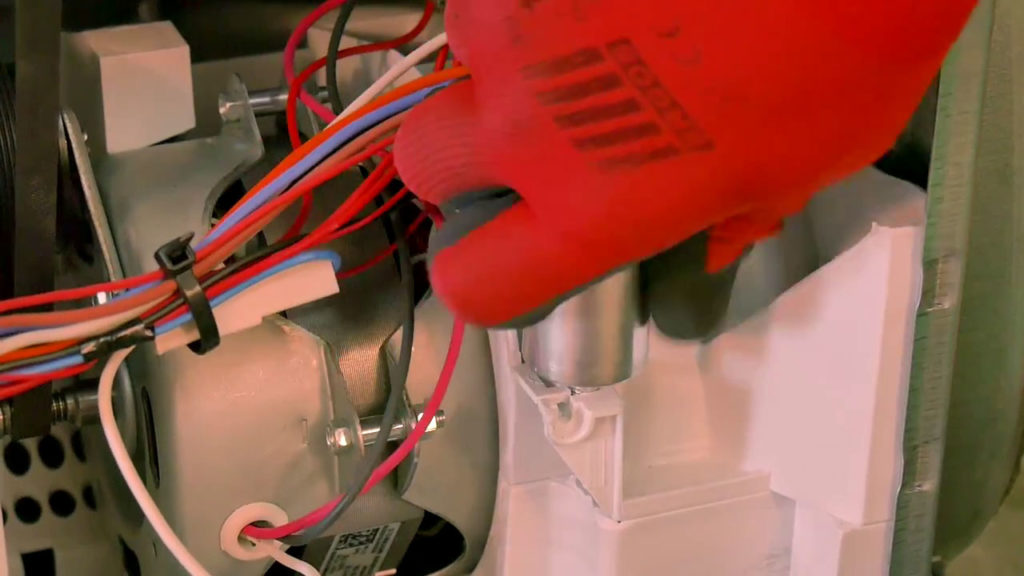

Installer le nouveau condensateur dans son emplacement

Il est temps d’installer le nouveau condensateur, de modèle semblable ou équivalent à celui que vous venez de retirer.

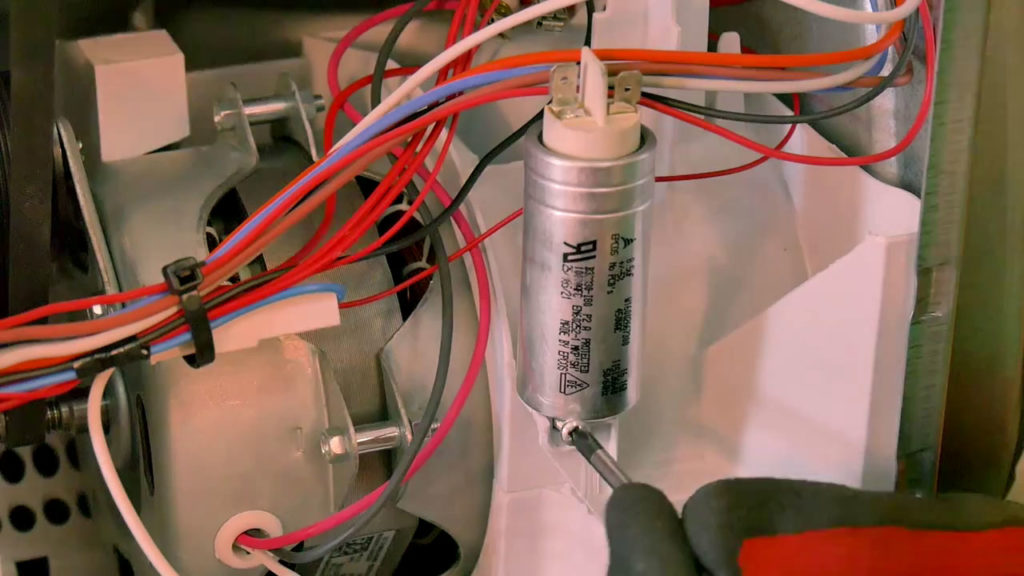

Viser le nouveau condensateur

Installez-le au bon endroit avant de le refixer en replaçant son écrou ou ses vis.

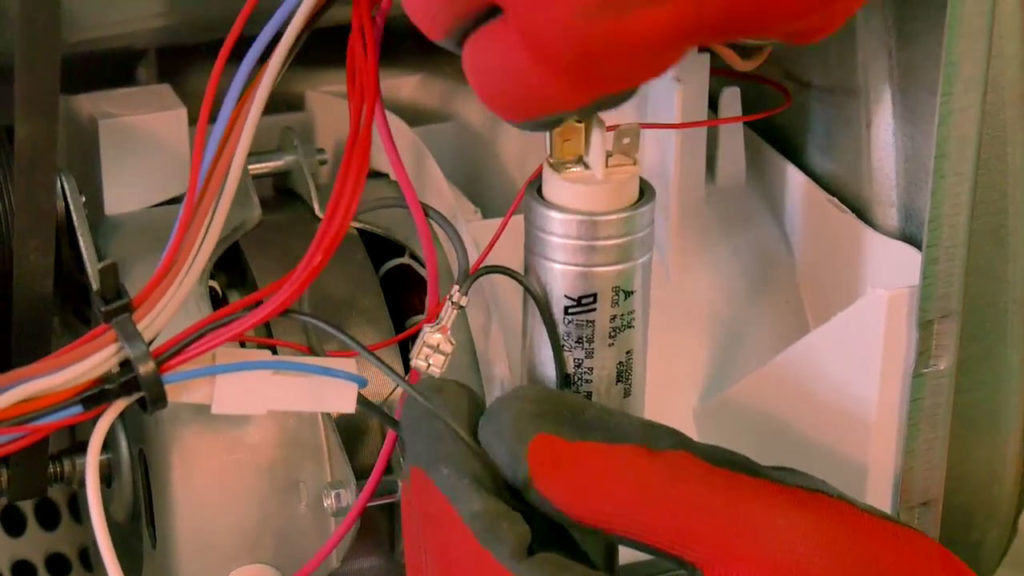

Brancher les cosses au nouveau condensateur

Dès qu’il est fixé, rebranchez le condensateur en remettant ses cosses en place.

Étape 7 : Remonter l’appareil

Remonter la panneau latéral

La pièce défectueuse a été changée, vous pouvez dès lors remonter l’appareil intégralement.

Remonter panneau supérieur

Il vous suffit de procéder en sens inverse de ce que vous avez fait pour le démonter lors des quatre premières étapes.

Bravo ! Sans faire appel à un réparateur, vous avez réglé le problème de votre sèche-linge. Cela vous a évité d’avoir à en racheter un. Pensez-y dès que l’un de vos appareils rencontre un problème : vous pourrez certainement le réparer vous-même.
