Tester et remplacer la résistance double de votre four

Votre plat posé sur la grille dans le four n’a pas du tout chauffé ? Il est probable que l’appareil rencontre une panne pouvant provenir d’un composant défectueux. La carte électronique, la pendule, le sélecteur de programmes ou la résistance double peuvent être à l’origine de cette défaillance. Ce tutoriel simple permet de comprendre et de réparer soi-même le four.

Dans quels cas tester et remplacer la résistance double d’un four ?
Avertissement sécurité

Voici les étapes à suivre :

Dans quels cas tester et remplacer la résistance double d’un four ?

La résistance double d’un appareil de cuisson se trouve sur le haut du four. La fonction grill est tributaire de ce composant. Plusieurs symptômes de panne peuvent nous laisser croire que la résistance double est responsable du mauvais fonctionnement de votre four :

Outils nécessaires : un tournevis plat, un tournevis cruciforme, une paire de gants de protection, une pince électrique, un multimètre.

tournevistournevis-cruciformepincegants-securitemultimetre

⚠ Pensez à débrancher votre appareil pour écarter tout risque d’électrocution.
four-trouver-piece-appareil-four-cuisiniere

Étape 1 : Retirer le panneau arrière

Réparer soi-même son four peut sembler évident dans certains cas.

⚠ Les précautions de sécurité doivent toutefois être prises quelle que soit la nature de la panne : vérifiez que votre appareil n’est pas branché, puis posez-le bien à plat sur une surface solide.

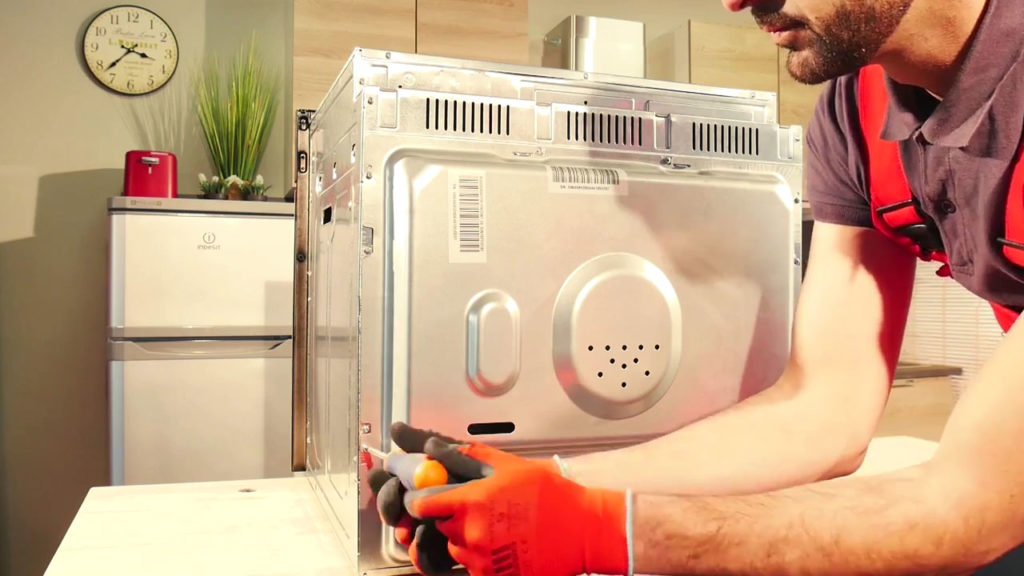

Dévisser les vis de votre four

Dévissez le panneau arrière de votre four. Mettez bien les vis de côté.

enlever et remettre le panneau arrière

Étape 2 : Déconnecter les fils électriques

Slider image

📸 Prenez une photo des connexions du bornier puis de celles de la résistance double à l’arrière du four.

À l’aide de la pince électrique, tirez doucement sur les cosses du bornier pour les débrancher.

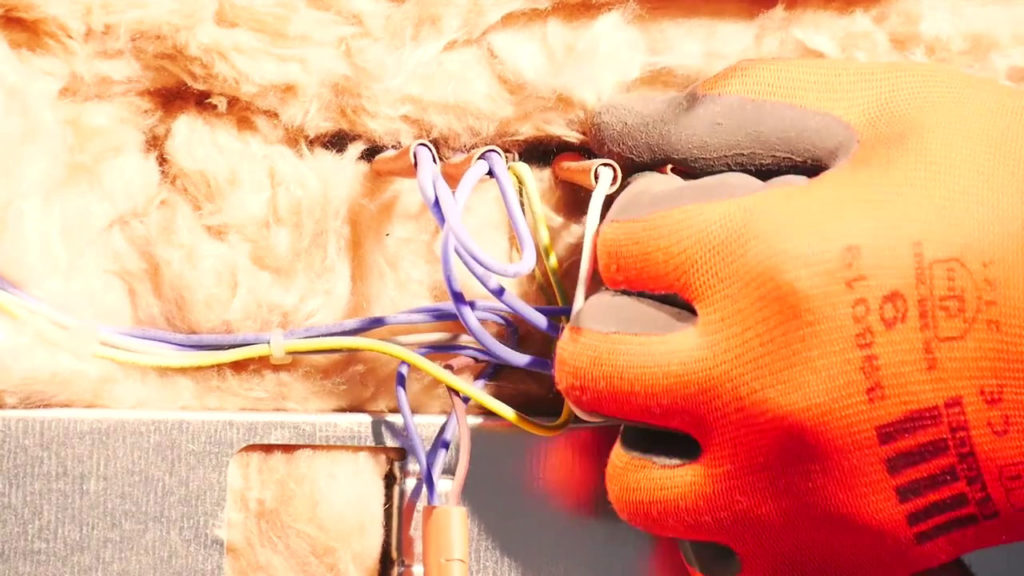

Enlever les câbles de la résistance

Déconnectez ensuite délicatement les fils de la résistance double.

Étape 3 : Tester la résistance double

Slider image
Slider image

Utilisez votre multimètre en position ohmmètre Ω pour contrôler la résistance double. Testez la résistance voûte, puis la résistance grill : si les valeurs affichées par le multimètre s’élèvent à 41 Ω* (ohms) pour la première et à 36 Ω* pour la seconde, alors la résistance double est fonctionnelle.

En revanche, si le multimètre n’affiche aucune valeur, soit 0L, alors la résistance est défaillante et doit être changée.

*Valeur qui peut varier d’un modèle à l’autre. N’hésitez pas à spécifier en commentaire la marque, le modèle et la référence de votre appareil. Notre service technique sera ravi d’indiquer la valeur que vous devez trouver.

Profitez-en pour tester la résistance sol de votre four à l’aide de ce tuto !

Étape 4 : Remplacer la résistance double endommagée

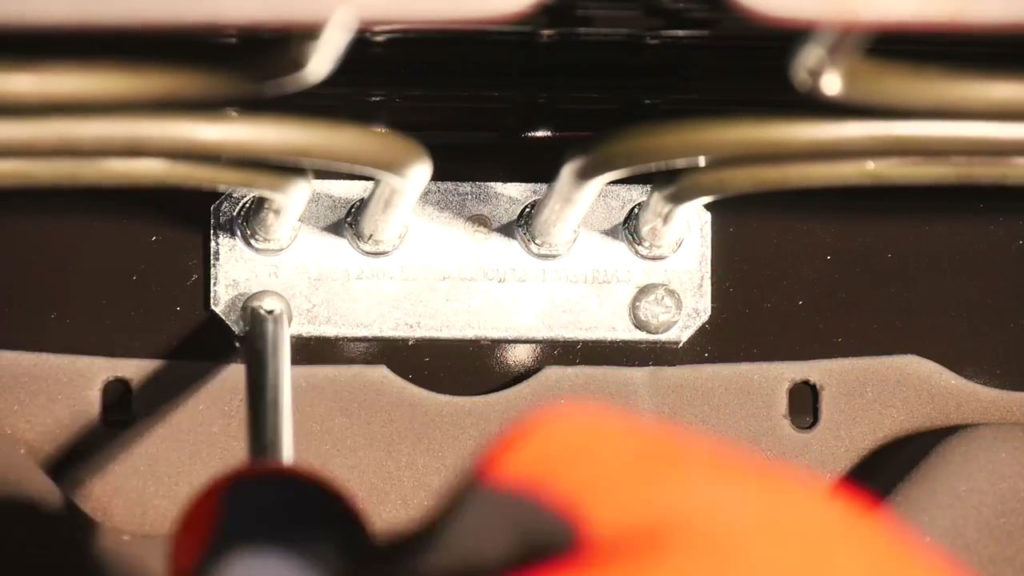

Dévisser la résistance double

Avec le tournevis, dévissez la résistance au niveau de son socle.

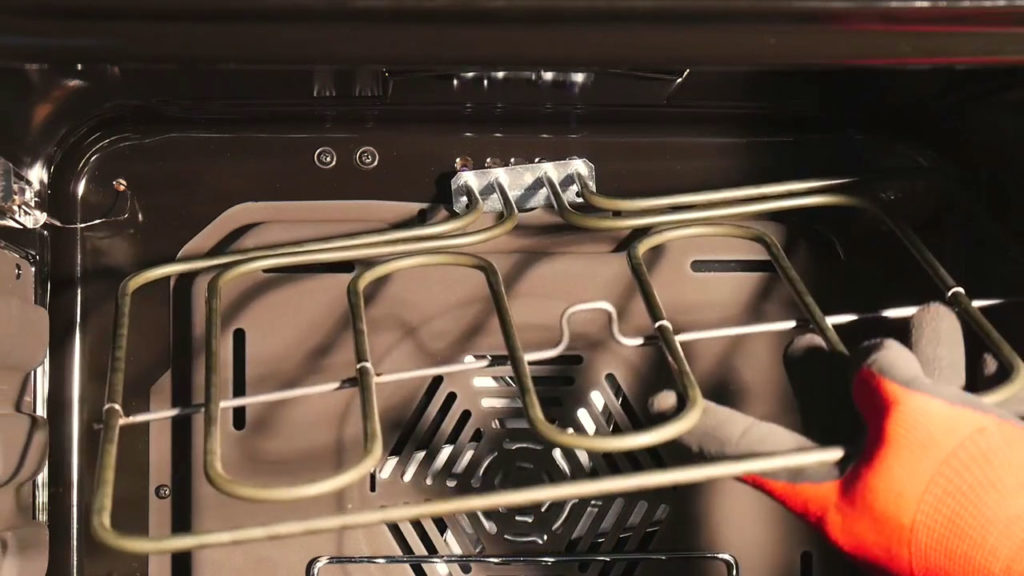

Enlever la résistance endommagée

Enlevez l’ensemble de votre four cuisinière.

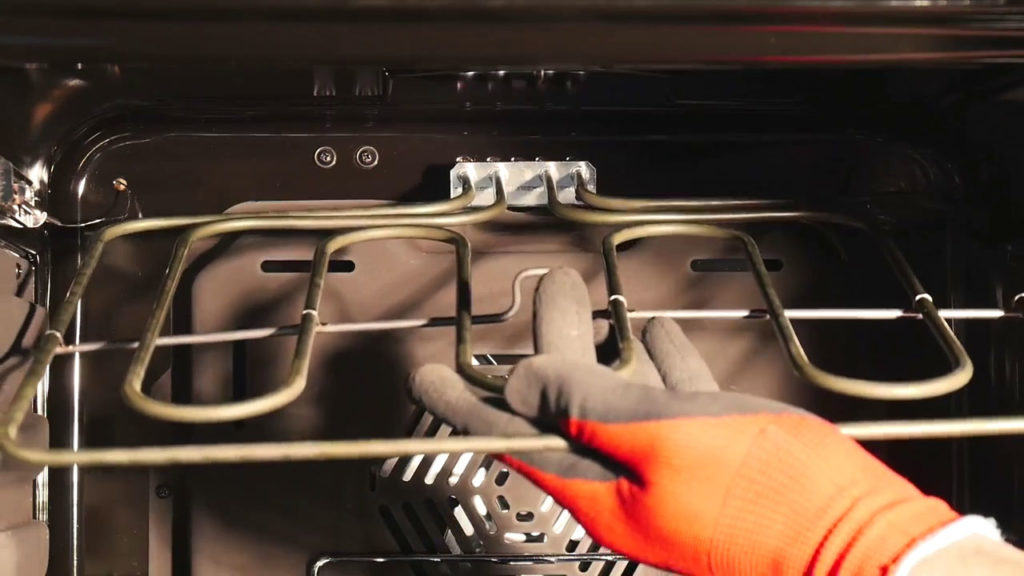

Positionner la nouvelle résistance

Prenez la résistance double neuve et positionnez-la au bon endroit.

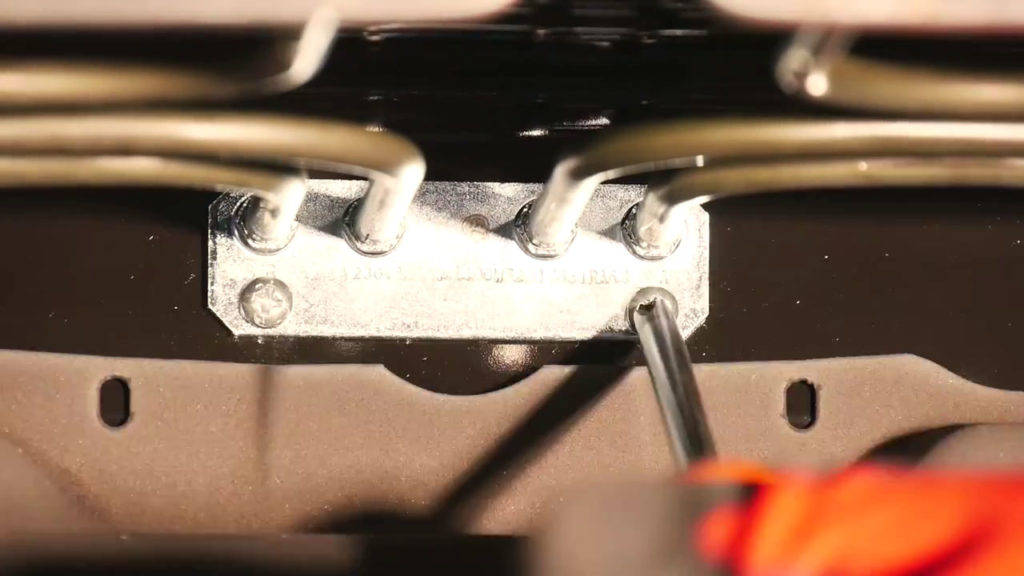

Fixer la nouvelle résistance

Reprenez les vis et fixez-la solidement.

Étape 5 : Reconnecter les fils et remonter le panneau arrière

Slider image
Slider image

À l’aide des photos, rebranchez les fils de la résistance double. Puis, remettez en place les cosses du bornier.

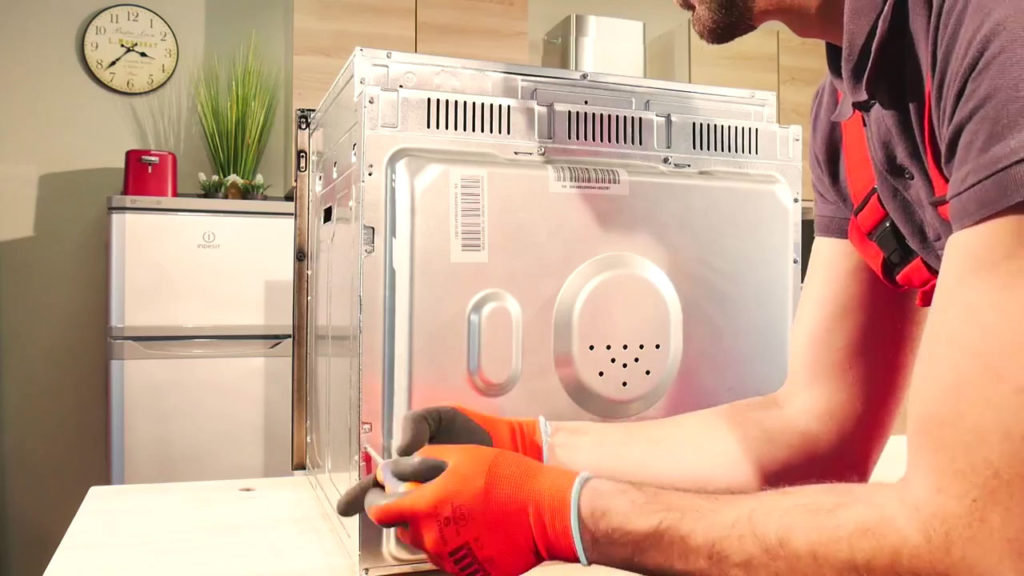

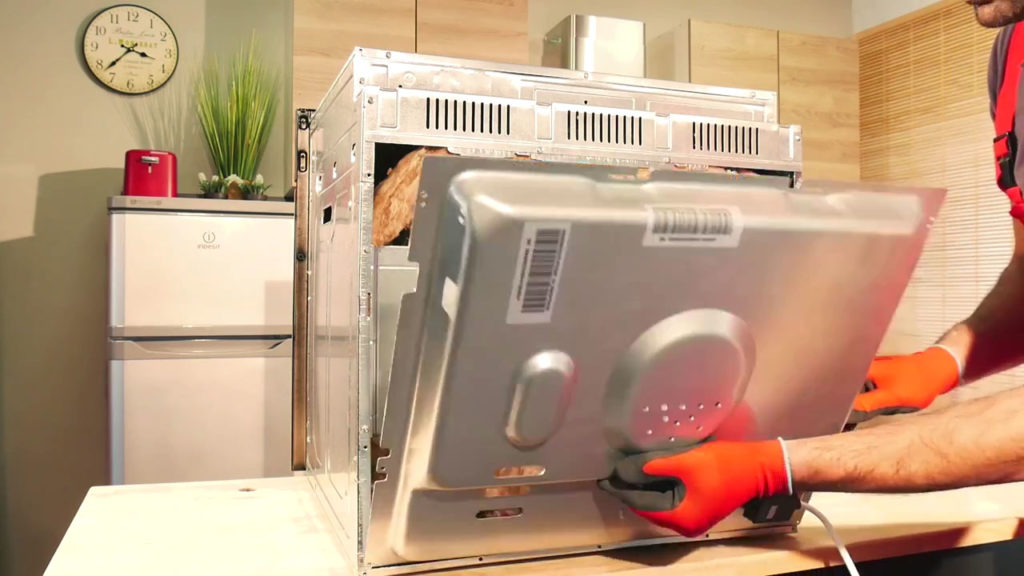

Remettre la panneau arrière

Relevez le panneau arrière et vissez-le correctement.

Étape 6 : Vérifier le bon fonctionnement du four

Lancer un programme

Branchez le four à une prise de courant. Tournez le sélecteur sur un programme de cuisson. Si la lumière s’allume et si vous sentez la chaleur, vous avez réussi à dépanner votre appareil.

Bravo ! Vous avez prouvé à votre entourage qu’il était plutôt facile de réparer soi-même son four. Vous allez maintenant pouvoir réutiliser votre appareil fonctionnant comme neuf pour chauffer des plats savoureux !

12 Commentaires
Inline Feedbacks
View all comments
Ignace Gilbert
3 mois plus tôt

Bonjour je viens de changer les deux résistances de mon four que vous m’avez envoyer et celui ci met beaucoup de temps pour monter en température 20 à 25mn quel pourrait être le problème tout le rest fonctionne

Référence et marque de l'appareil
SFP650XF1 SAUTER
Admin
SOS Accessoire Jorge
3 mois plus tôt
Reply to  Ignace Gilbert

Bonjour,
20/25 mn pour monter à 200° n’est pas incohérent.
Toutefois le ventilateur de chaleur tournante au fond tourne t-il ?
Cordialement.

Ignace Gilbert
3 mois plus tôt

Oui les deux ventilateurs fonctionnent, la carte mère peut être j’ai aperçu des étincelles sur une bobine qui va à la sole

Admin
Loïc SOS Accessoire
3 mois plus tôt
Reply to  Ignace Gilbert

Bonjour,

Cette étincelle n’est pas le contact sur le relais de chauffage de la résistance en elle même?
Est ce que la tension arrive sur les résistances qui sont mises à contribution selon le programme que vous avez choisi?

Cordialement.

Ignace Gilbert
3 mois plus tôt

C’est un bobinage dans un potentiomètre qui alimente la sole les résistances haut et bas chauffent mais je pense pas suffisamment jarrive péniblement à 95 degrés au bout d1/4heure

Ignace Gilbert
3 mois plus tôt

Il y a sur la carte mère deux potentiomètre avec un bobinage et c’est celle qui alimente la résistance du sup du four
Dans laquelle j’ai vu des etincelles

Admin
Loïc SOS Accessoire
3 mois plus tôt
Reply to  Ignace Gilbert

Bonjour,

Pourriez vous nous décrire ce que vous appelez des potentiomètres?

Cordialement.

Ignace Gilbert
3 mois plus tôt

Sur la carte mère il y a deux petit bloc transparent avec un bilame d’un côté et fr l’autre un petit bobinage

Admin
Loïc SOS Accessoire
3 mois plus tôt
Reply to  Ignace Gilbert

Bonjour,

Je vous confirme donc que d’après votre description, il s’agit de relais.
Il est normal qu’il est une petite étincelle.
Pour votre four le temps de chauffe ne nous semble pas incohérent au fonctionnement de votre appareil.

Cordialement.

FOURNAISE
4 mois plus tôt

Bonjour, pouvez-vous m’indiquer les valeurs en ohms pour tester les différentes résistances d’un four FAR FMP65XAT14. Merci

Référence et marque de l'appareil
four FAR FMP65XAT14
Admin
SOS Accessoire Jorge
4 mois plus tôt
Reply to  FOURNAISE

Bonjour,
Le constructeur ne donne pas directement les valeurs ohmique des résistances.
Les valeurs de résistance peuvent varier mais celle-ci font généralement :
Résistance Grille De 20 à 60Ω
Résistance Circulaire De 20 à 60Ω
Résistance Voute De 20 à 60Ω
Résistance Sole De 20 à 60Ω
Ces valeurs sont à titres informatifs, mais si les résistances ont une valeur un peu au-dessus ou en dessous mais cohérente elles devrait en théorie fonctionner.
Cordialement.

Admin
Loïc SOS Accessoire
4 mois plus tôt
Reply to  FOURNAISE

Bonjour,

Malheureusement, nous n’avons pas les valeurs de vos résistances.
Cependant si vous nous donnez les valeurs que vous trouvez sur vos résistances, nous serons en mesure de vous dire si elles sont défectueuses ou non.
Généralement elles sont entre 20 et 40 Ohm environ.
Quelle panne rencontrez vous pour vouloir les contrôler?

Cordialement.
