Vos dernières tartes ont été brûlées ou pas assez cuites ? Votre four disjoncte et ne chauffe plus ? Il se peut que la résistance sole soit en cause.
A l’aide de cet article, laissez-vous guider, pas à pas, dans le remplacement de la résistance sole de votre four. La procédure de changement de la pièce sera réalisée en quelques étapes simples et rapides :

Le rôle de la résistance sole
Avertissement sécurité

Quel est le rôle de la résistance sole d’un four ?

La résistance inférieure d’un four, appelée résistance sole, est l’élément chauffant qui se trouve au bas du four. Elle sert donc à chauffer et cuire les plats par le dessous. Si la résistance sole est défectueuse, votre four ne pourra plus remplir correctement sa fonction ou ne pourra plus la remplir du tout.

Les outils nécessaires à l’opération :

  • Gants
  • Tournevis
  • Pince isolée
  • Multimètre

gants-securitetournevis-cruciformepincemultimetre

four-trouver-piece-appareil-four-cuisiniere

Avertissement sécurité
Avant même de vous lancer dans la première étape de la réparation de votre four, vous devez prendre certaines précautions dans le but de ne pas vous blesser. Commencez par débrancher votre appareil. S’agissant d’un appareil électrique, ce geste vous protégera du risque d’électrocution. Si le four vous a servi il y a peu de temps, attendez qu’il refroidisse totalement avant de commencer la procédure. En patientant de la sorte, vous éviterez de vous brûler en travaillant.

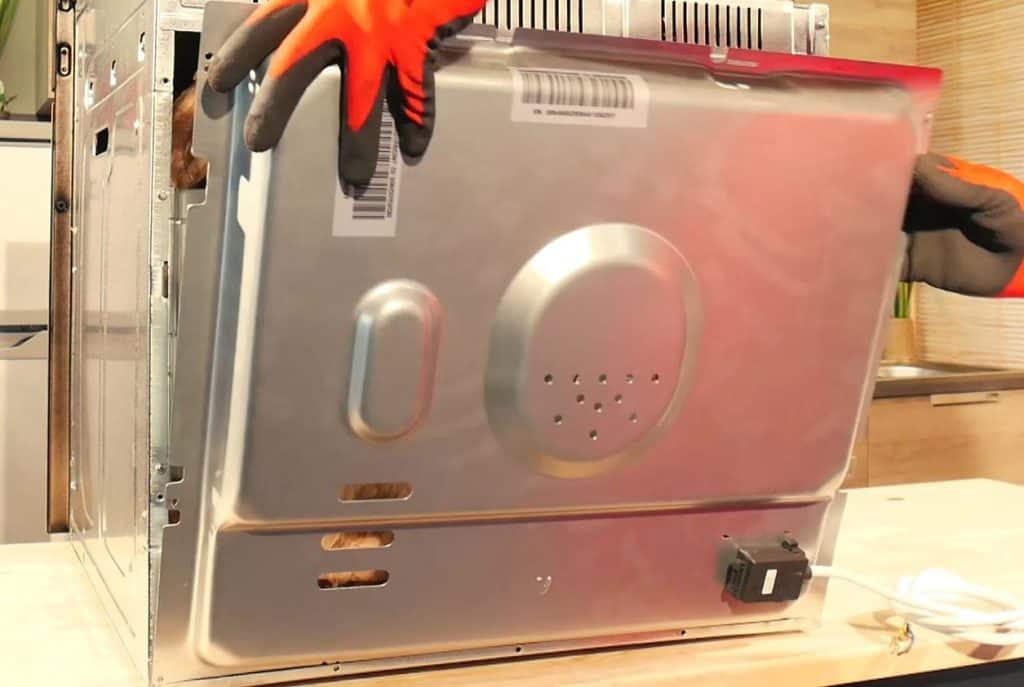

  • Étape 1 : Dévissez et retirez le panneau arrière

Commencez par vous munir de votre tournevis pour dévisser le panneau arrière du four.

retirer-panneau-arriere

Une fois dévissé, retirez-le.

  • Étape 2 : Déconnectez les cosses

deconnecter-cosses

Avec une pince isolée, déconnectez les cosses une par une.

Astuce 💡
Si vous n’êtes pas certain de vous souvenir de tout, vous pouvez prendre une photo pour vous aider au rebranchement des fils lors du remontage.
smartphone-four-arriere

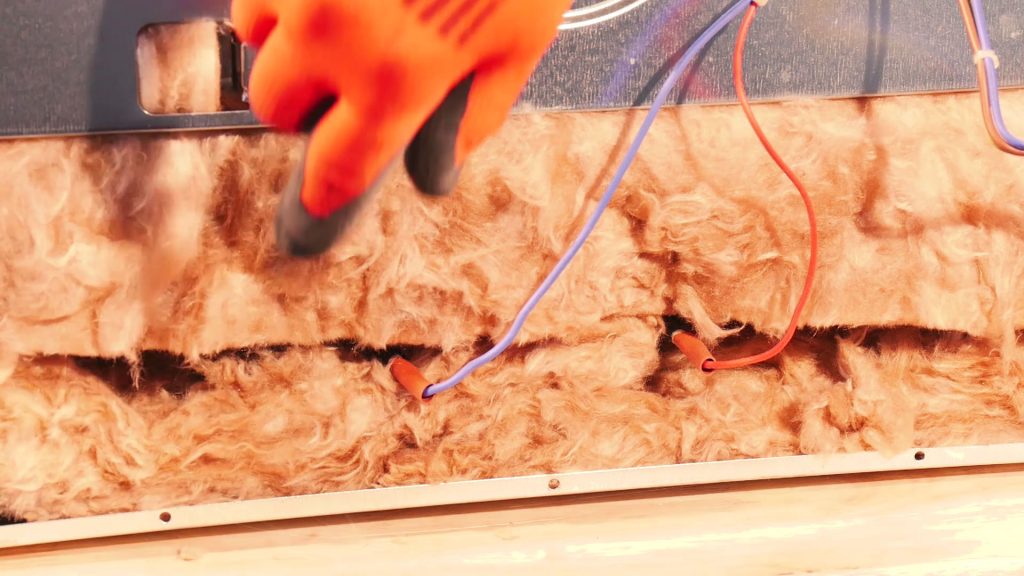

  • Étape 3 : Débranchez les fils de la résistance sole

enlever-fil-resistance

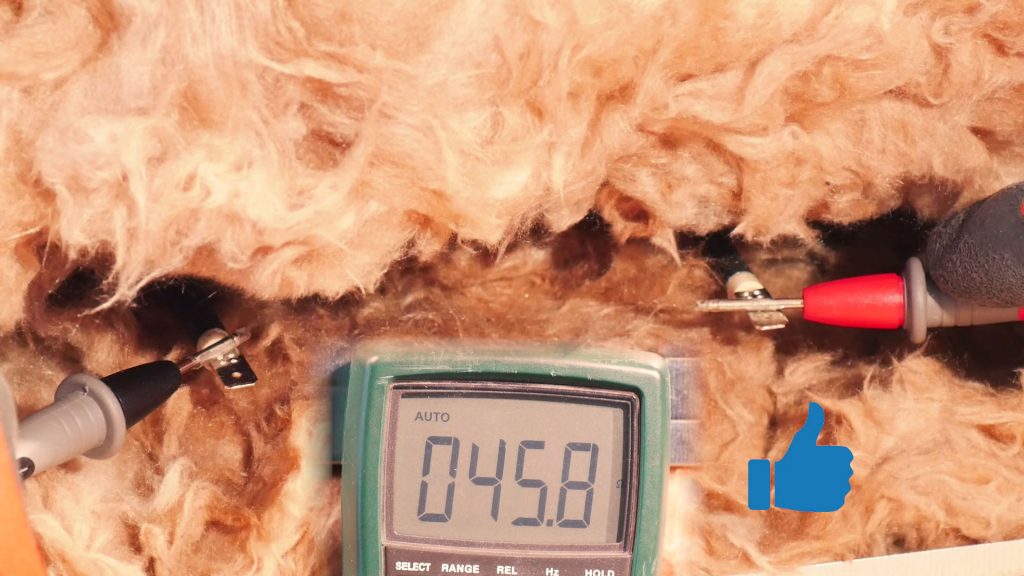

  • Étape 4 : Testez la valeur de la résistance

test-resistance-ok

Prenez le multimètre en position ohmètre (le signe Ω), posez les pointes sur la résistance et testez la valeur ohmique de la pièce. Si elle se trouve aux alentours de 46 ohms, votre résistance est fonctionnelle.

test-resistance-pas-ok

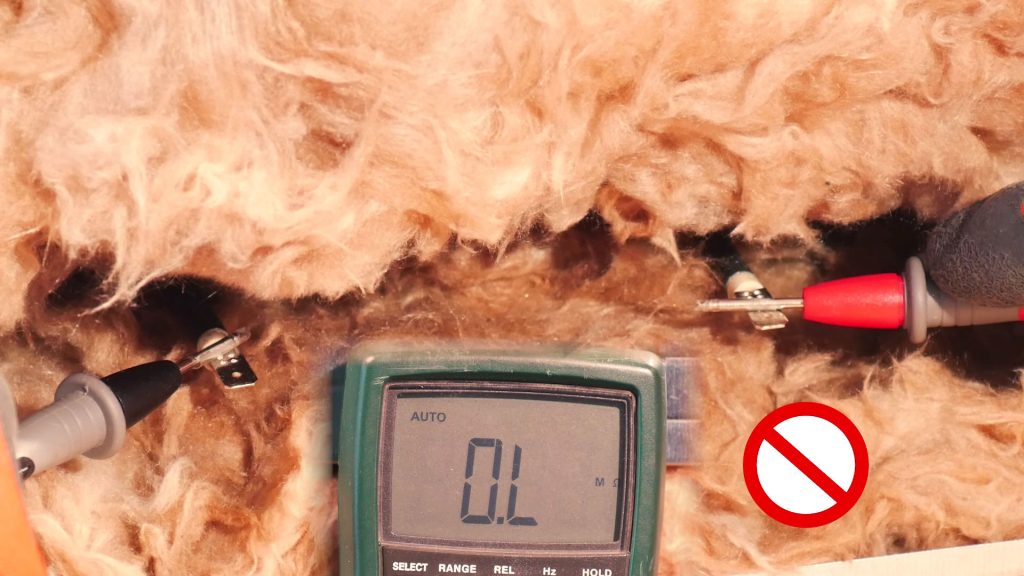

Si votre résistance sole ne présente pas de valeur ohmique ou une valeur très éloignée de la normale (environ 46 ohms), il sera nécessaire de la remplacer !

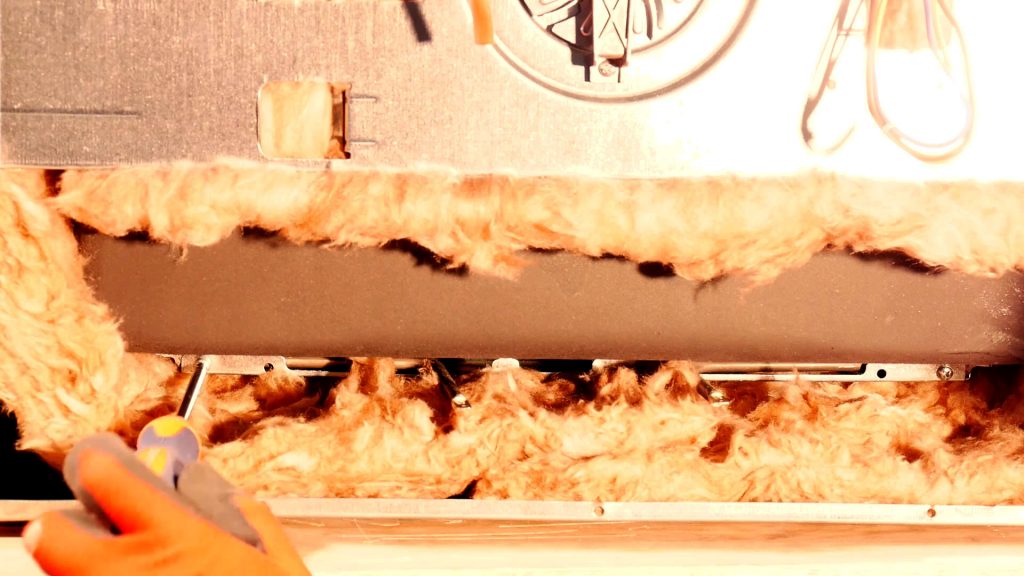

  • Étape 5 : Dévissez le support de la résistance

devisser-support-resistance-four

Ensuite, dévissez le support de la résistance sole avec un tournevis.

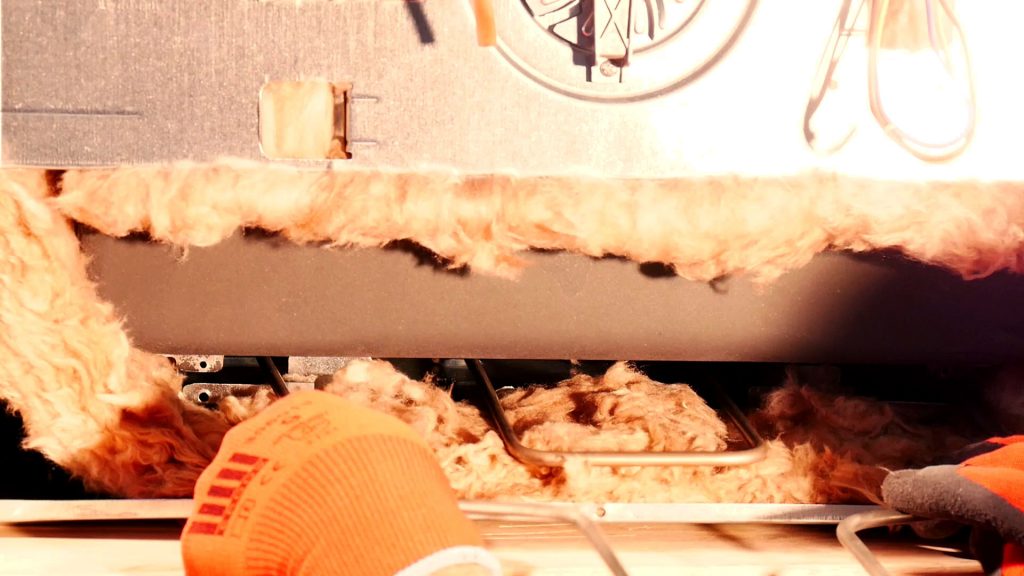

  • Étape 6 : Enlevez la résistance

enlever-resistance-sole-four

Une fois le support enlevé, retirez la résistance sole

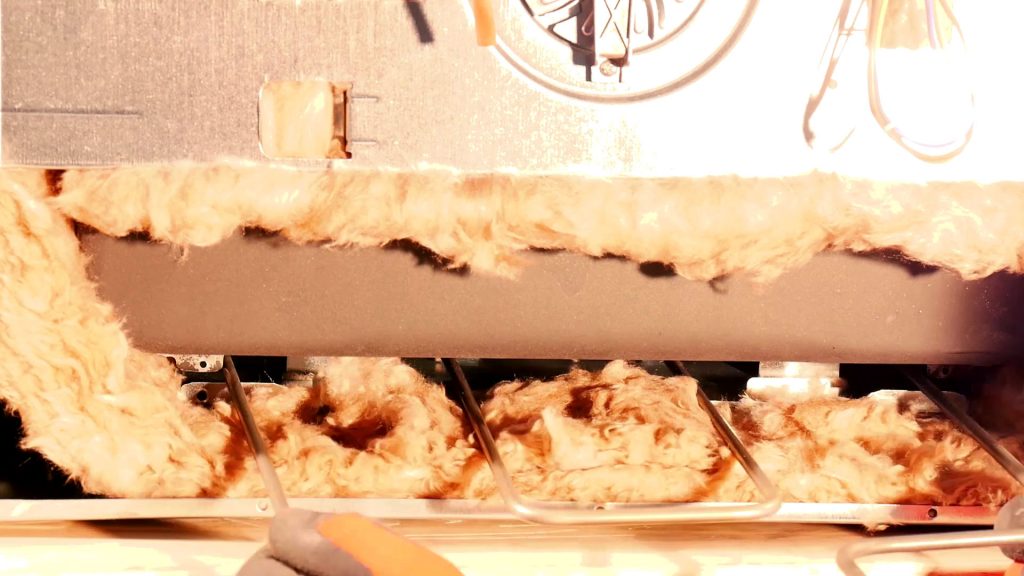

  • Étape 7 : Mettez en place la nouvelle résistance

nouvelle-resistance-four

Prenez la nouvelle résistance et installez-la dans son emplacement.

revissage-support-resistance-four

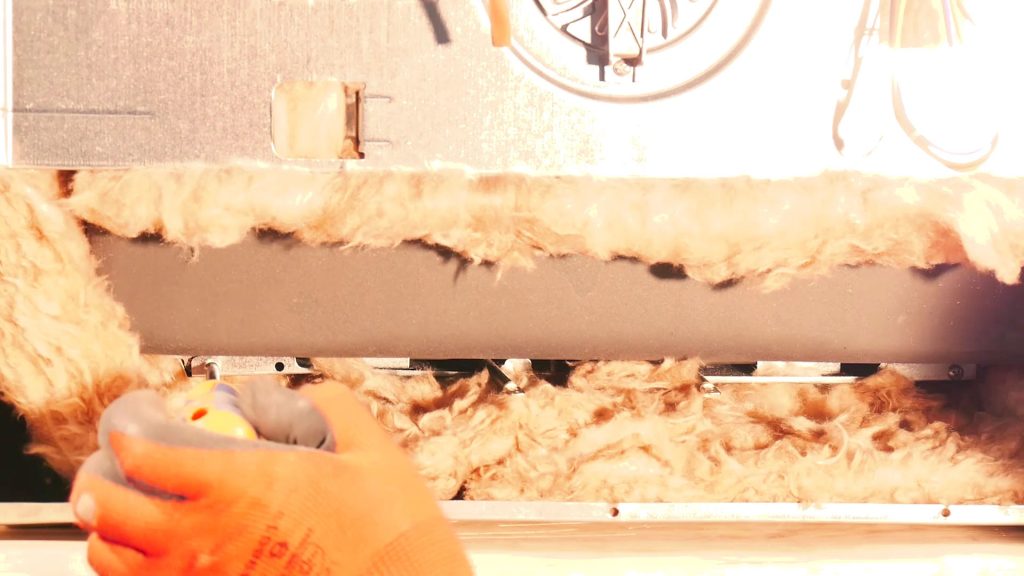

Une fois bien en place, procédez au vissage du support avec vous savez quel outil (ça faisait beaucoup de fois tournevis) !

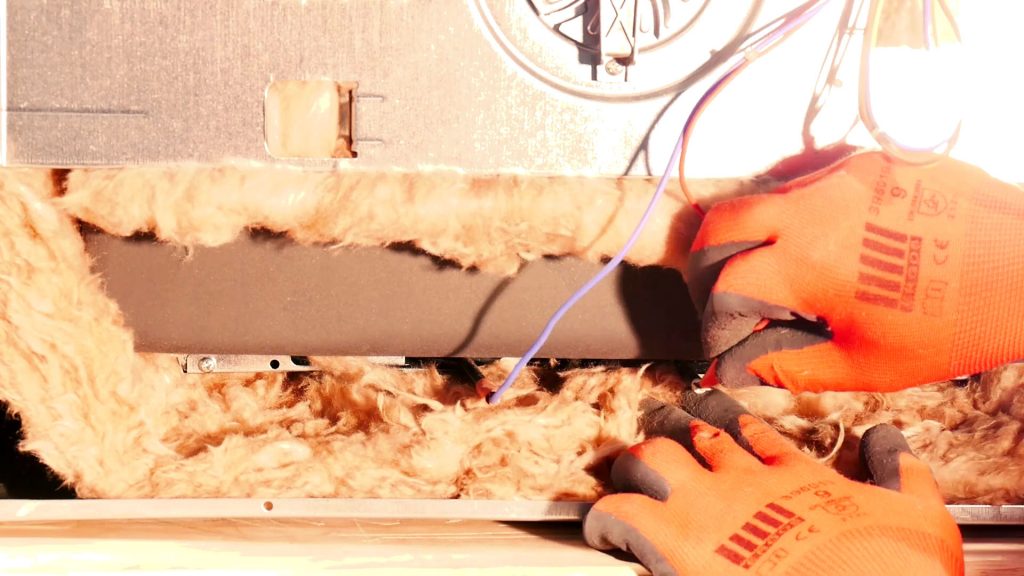

  • Étape 8 : Reconnectez les fils de la résistance sole

reconnecter-fils-resistance-four

Prenez les fils de la résistance et rebranchez-les ! Vous pouvez regarder la photo que vous avez prise au début pour vous aider 😏

  • Étape 9 : Remettez les cosses et le panneau arrière

remettre-cosses

Reconnectez les 3 cosses. Votre photo peut vous aider si vous ne vous souvenez pas !

revisser-panneau-arrière

Enfin, remettez en place le panneau arrière et vissez-le.

ET VOILA ! L’affaire est dans le four, vous avez réussi à changer la résistance sole de votre appareil de cuisson. Faites un test pour vérifier qu’il fonctionne bien. Vous pouvez maintenant cuire votre tarte comme il faut car la nouvelle résistance va pouvoir chauffer correctement votre four !
Bon appétit !

32 Commentaires
Inline Feedbacks
View all comments
Yann
18 jours plus tôt

Bonjour, est ce qu’une résistance de sol d’un four peut être placée en voûte ?
J’ai un mini four moulinex activys 0V100000/5C-0. Ma résistance de voûte est H.S. mais hélas elle n’est plus fabriquée.

Cordialement.
Yann

Référence et marque de l'appareil
four moulinex activys OV100000/5C-0
Admin
Benjamin SOS Accessoire
18 jours plus tôt
Reply to  Yann

Bonjour,

Malheureusement positionnez une résistance de sol en voûte n’est pas prévu par le constructeur.

Cordialement.

oge
5 mois plus tôt

bonjour rencontre un soucis E clignotant et symbole dont je ne comprends pas sur plaque vitrocéramique

Référence et marque de l'appareil
HL658540 siemens
Admin
Benjamin SOS Accessoire
5 mois plus tôt
Reply to  oge

Bonjour,

Pouvez-vous nous dire si le symbole n’est pas un 9 à l’envers ce qui indiquerait un défaut avec un des deux modules de puissance de votre plaque induction.

Cordialement.

Courtaudiere
9 mois plus tôt

Bonjour je viens d’acheter une résistance sole 1530W pour mon four Candy. La structure de la résistance est est légèrement différente de la précédente.

Les cosses de la résistance doivent-elles bien être vers le haut pour reconnecter les câbles? Colles celles de la précédente? Pas de risque d’inversion?

Cordialement

Référence et marque de l'appareil
FP 855/1 W
Admin
Loïc SOS Accessoire
9 mois plus tôt
Reply to  Courtaudiere

Bonjour,

Vous parlez de la résistance de sole.
Donc oui, les cosses doivent être vers le haut.
Et oui, il n’y aura pas de conséquences sur le fait d’inverser les fils.

Cordialement.

LECONTTE
10 mois plus tôt

Bonjour, suite a un souci avec l’ orage ma cuisinière mixte à un souci quand je veux utiliser la fonction gril , ceci fait tomber mon différentiel, j’ ai aussi remarqué que le four chauffait moins bien qu’ auparavant .Mon électricien qui est venu me dit que cela vient d’ une fuite de courant de la cuisinière.Un réparateur SAV est venu pour lui ce n’ est pas dû à l’ orage mais à une panne de résistance.La résistance sole qui ne fonctionne plus et fait disjoncter le référentiel peut être dû à l’ orage ? cdlt J.L.

Référence et marque de l'appareil
cuisiniere mixte A Martin
Admin
Loïc SOS Accessoire
10 mois plus tôt
Reply to  LECONTTE

Bonjour,

Malheureusement entre une fuite de courant et un orage, il n’y a pas de lien.
Ce n’est qu’un malencontreuse coïncidence que vous rencontrez.

Cordialement.

Stéphane KRASKA
11 mois plus tôt

Bonjour

mon fourcandy en mode chaleur tournante change de temperature, un coup 210°, puis 50° et ainsi de suite selon son humeur. si je le met sur 180 il revient à 210 et après 50

Référence et marque de l'appareil
candy FCXP876XP
Admin
SOS Accessoire Jorge
11 mois plus tôt

Bonjour,
Malheureusement nous ne trouvons pas de documentation concernant votre modèle d’appareil.
Toutefois, la panne indiqué nous laisse penser un souci provenant du sélecteur de programme.
Tentez de démonter l’appareil et de pulvériser du spray nettoyant contact électrique dans le sélecteur et le manipulé, le tout hors tension bien sûr.
Cordialement.

Jpg
1 année plus tôt

Bonjour je possède un four pyrolyse de marque brandt modèle fp1266x. Notre local a une puissance souscrite de 6kva. Nous n’avons aucun appareil qui consomme si ce n’est nos lumières (réglette led maw 300watt)
Lorsque nous mettons n route notre appareil le compteur linky disjoncte. Le four est donné pour consommer 3385watt notre abonnement nous délivre 6000watt Max. Je n’arrive pas à comprendre pourquoi mon compteur linky saute avec message puissance max dépassée. Pouvez vous m’éclairer ? Merci infiniment pour votre aide et votre réponse. Cordialement

Référence et marque de l'appareil
Fp1266x brandt
Admin
Cédric SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Pouvez-vous nous dire si votre local possède des chauffages électriques au un chauffe eau par exemple ?

Cordialement.

Jpg
1 année plus tôt

Non simplement des lumières led pour une consommation de 300 watt Max

Admin
Cédric SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Merci pour votre réponse.

Le compteur a t’il été installé récemment et le problème est il survenu suite à son installation ?

Cordialement.

Jpg
1 année plus tôt

Nous sommes une association qui fonctionne grâce aux dons, le four nous a été donné. C’est en le contrôlant que j’ai constaté le problème. Mais en effet le compteur viens d’être changé. Mais j’ai depuis contrôlé une cuisinière vitro avec four pyrolyse et je n’ai pas rencontrer de problème avec le four même en mode pyrolyse

Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Dans ce cas, il semble bien que le problème vienne du four.
Pourriez vous contrôler si une des résistance ne présente pas de masse?

Cordialement.

Jpg
1 année plus tôt

Je vais contrôler ça mais si résistance à la masse c’est le différentiel qui sauterait non? Dans notre car au tableau et au général rien de disjoncte, seulement le compteur linky qui coupe 🙂 j’ai testé la sonde de température qui semble bonne, si les résistance sont ok pensez vous à autre chose ?

Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Est ce que le compteur coupe sur tout les programmes du four?
L’appareil régule t’il ou le compteur ne vous laisse pas le temps de le savoir?

Cordialement.

Jpg
1 année plus tôt

Justement au sujet de la régulation je m’interroge car j’ai l’impression que les trois résistance fonctionne en même temps car si je fait la somme des trois résistance nous sommes bien à une consommation de presque 6000 watt résistance de voute 2100w résistance de sole 1200w résistance circulaire 2000w ce qui nous donne 5300 watt pour un four donné à 3385 watt regulé donc ?

Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Pourriez vous faire un test sur la position grill est voir si de la tension arrive sur la résistance sole et circulaire?

Cordialement.

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Jpg

Bonjour,
Attention nous parlons d’une petite masse à contrôler en Mégaohm (ne suffisant pas à faire disjoncter le compteur) mais créant des interférence au niveau de l’électronique.
Cordialement.

Jpg
1 année plus tôt

D’accord donc je vais contrôler ça aujourd’hui et je vous informe du résultat. Merci infiniment pour votre aide!

Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Merci, nous attendons votre retour.

Cordialement.

Jpg
1 année plus tôt

Bonjour j’ai enfin trouvé le temps pour effectuer les contrôles . Aucune résistance n’est passante à la masse et elles sont conforme en valeur ohms. J’ai testé la sonde qui m’indique 533 ohms à 20 degré ambiant. Avez vois d’autre piste à m’indiquer ? Merci par avance

Jpg
1 année plus tôt

Rebonjour je viens de lire votre message plus haut. J’ai testé en position grill et effectivement j’ai une tension a la résistance du grill aucune en résistance de sole et la résistance circulaire et par contre alimentée. Je pense que le problème se trouve là ! Quel relai commande la résistance circulaire ?

Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Il semble que vous ayez un relais qui reste collé sur la carte et qui contrôle votre résistance.
Pouvez vous me confirmer que vous avez testé sur un programme grill classique? (sans le brassage d’air)

Cordialement.

Jpg
1 année plus tôt

Bonjour oui j’ai identifier le relai défaillant. Effectivement il reste parfois collé. Vendez vous dès relai ?

Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  Jpg

Bonjour,

Malheureusement, non.
Nous ne vendons que les pièces détachées d’appareil électroménager.

Cordialement.

FRANCINE LOIR
1 année plus tôt

bonjour j aiunfour Beko qui n a jamis servi mais qui n est plus sous garantie Il fait disjonter l instal au bout de 2 minutesComment savoir d ou vient la panne Merci

Référence et marque de l'appareil
Beko oim25600
Admin
Loïc SOS Accessoire
1 année plus tôt
Reply to  FRANCINE LOIR

Bonjour,

Avez vous un multimètre pour éventuellement contrôler les résistances?
Avant cela, assurez vous tout de même d’avoir brancher le four convenablement.
Après, vous avez peut être un câble qui se serait débranché et ce serait bien de contrôler ceci aussi.

Cordialement.

Claude
1 année plus tôt

Dans un premier temps four chauffe (peut être de trop) disjonction des différentiels 30 et 500 lorsque l’on arrêtait le four en tournant le sélecteur dans le sens des aiguilles d’une montre ( pas de disjonction si on le manœuvrait dans l’autre sens). après plusieurs manip disjonction totale et panneau lumineux en face avant éteint. Après démontage changement d’un des relais du module de puissance ou de contrôle qui avait été manifestement en court circuit. Après ce changement le panneau lumineux en face avant est toujours éteint bien que l’on trouve des tensions de l’ordre de 9V sur les boitiers qui l’alimente. En ce qui concerne les limiteurs de température l’un est en continuité l’autre n’est pas ouvert et affiche une résistivité. La lampe du four ne s’allume pas avec le commutateur de gauche mais elle s’allume en cour circuitant deux fils de la plaque de contrôle ou puissance. Four de 9 ans l’équivalent vaut actuellement 700 €. La platine d’alimentation semble bonne pas de défaut apparent et il y a des tensions sur les borniers de sortie. Le module de puissance est à 135€, le sélecteur 65€ la sonde à 80€ …..
Avez vous une idée qui pourrait m’aiguiller sur l’élément défaillant ? le panneau lumineux ? le module de puissance ou de contrôle ….
merci beaucoup de votre aide
cj

Admin
SOS Accessoire Jorge
1 année plus tôt
Reply to  Claude

Bonjour,
Un Mail privé vient de vous être envoyé.
Cordialement.
