Controler et remplacer la carte d'affichage

Au secours, votre lave-linge ne s’allume plus du tout ? Son bandeau d’affichage reste désespérément éteint

La panne provient sans doute d’une défaillance de la carte d’affichage. Nous vous expliquons comment contrôler cet élément à l’aide d’un multimètre puis la remplacer.

SOS ! Le bandeau d’affichage de mon lave-linge ne s’allume plus, que faire ?

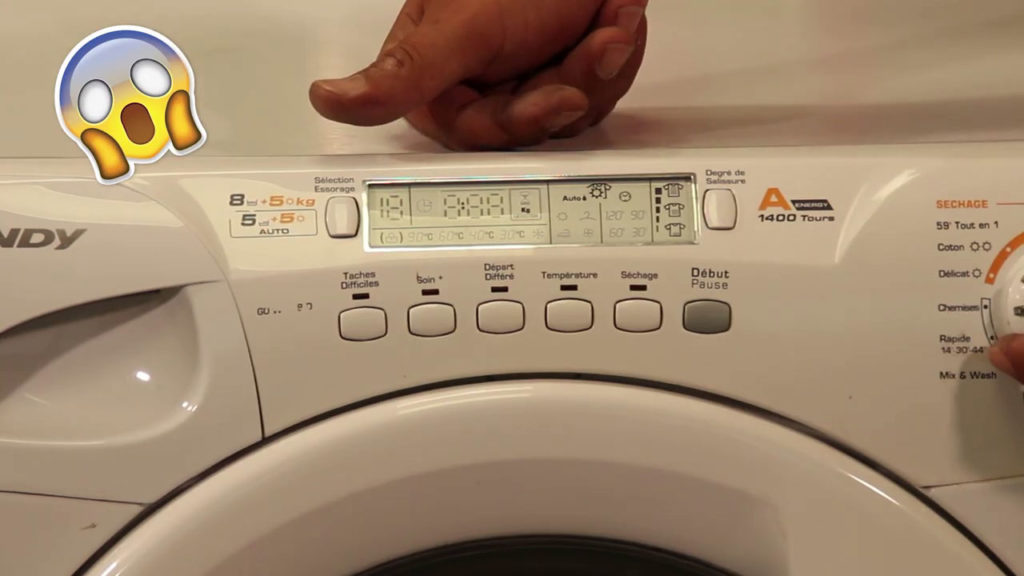

Le bandeau d'affichage de mon lave-linge refuse de s'allumer

Souvent, les problèmes d’affichage sur les appareils électroménagers proviennent d’une défaillance de la carte électronique. Dans cet article, nous allons détailler chaque étape afin de contrôler et changer la carte d’affichage de votre lave-linge, pour ainsi permettre à votre appareil de retrouver tout son affichage d’antan !

Pour cela, suivez Fred dans ses conseils en auto-réparation…

Outils nécessaires : un tournevis Torx, une clé avec douille de 7, un multimètre, un tournevis plat, une carte d’affichage neuve.

Consultez nos articles concernant les pannes de lave-linge Candy :

Trouver les pièces pour mon appareil

Comment tester et remplacer la carte d’affichage de mon lave-linge ?

⚠ Afin d’éviter tout risque d’électrocution, assurez-vous d’avoir bien débranché votre appareil avant toute manipulation technique.

Débranchez votre appareil avant toute manipulation technique.

Etape 1 : Dévissez le couvercle du lave-linge

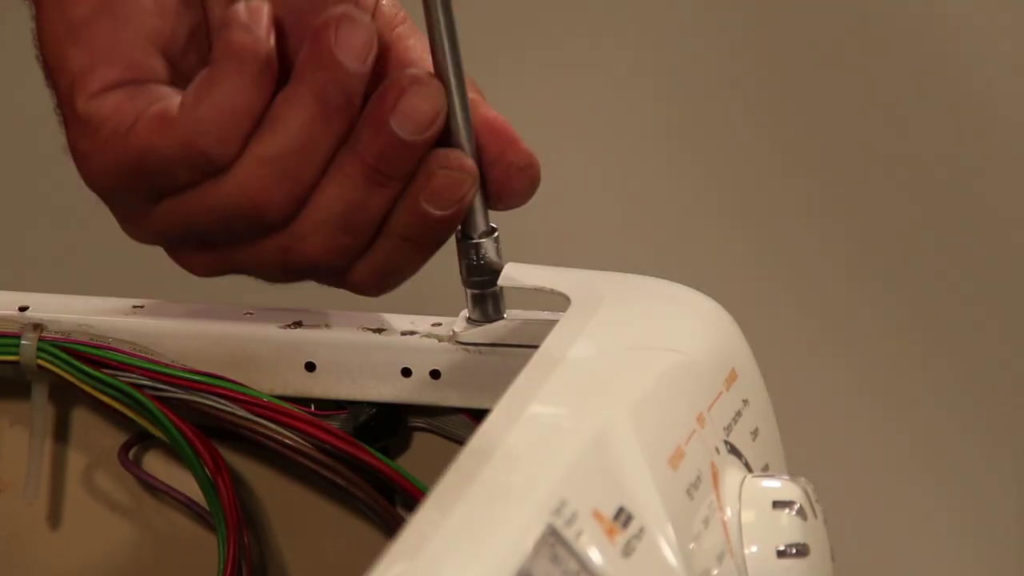

Pour cela, dévissez les vis placées à l’arrière de l’appareil grâce à un tournevis Torx. Une fois les vis retirées, vous pourrez soulever le couvercle de votre lave-linge et accéder à l’intérieur de l’appareil.

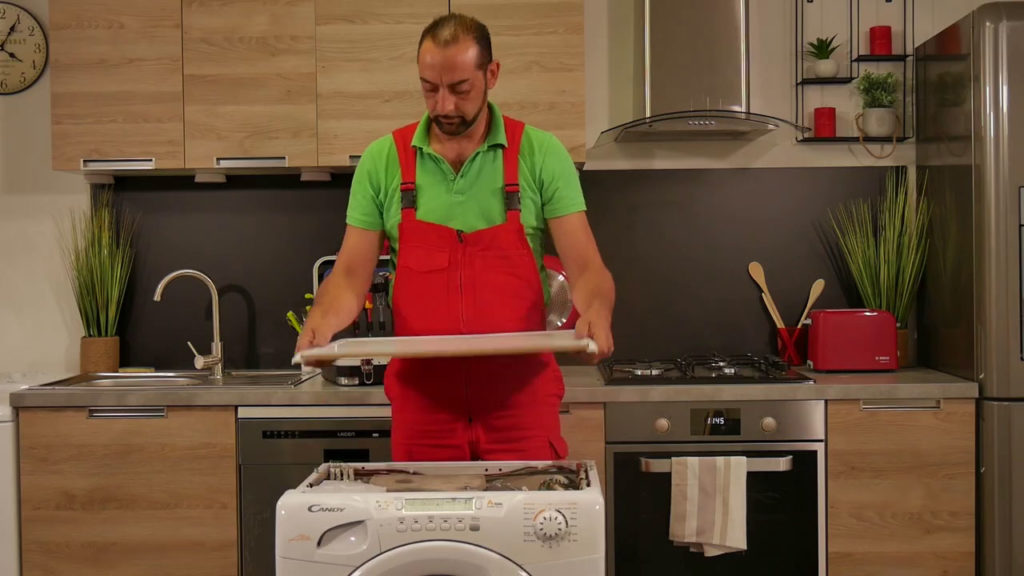

Soulevez le couvercle supérieur

Etape 2 : Retirez le réceptacle à produits

Cette étape est très simple puisqu’elle ne nécessite aucun outil ! Retirez doucement le réceptacle et posez-le. N’hésitez pas à lui redonner un coup de propre avec une éponge humide ou en le rinçant à l’eau claire. Parfois, des résidus de produits (lessive, adoucissant…) peuvent s’y incruster.

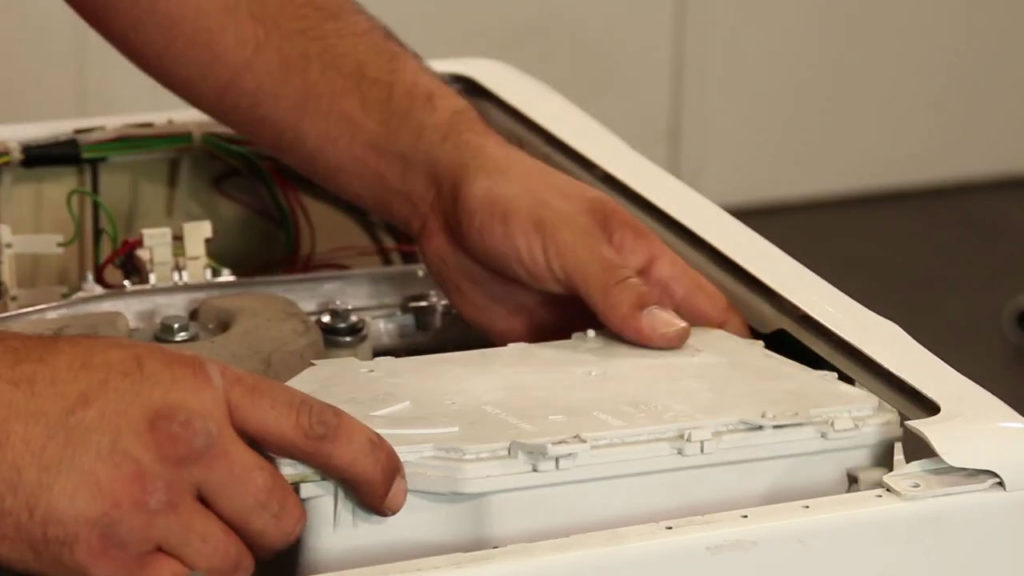

Retirez le réceptacle à produits et éventuellement donnez-lui un coup de propre

Etape 3 : Dévissez le panneau frontal de la machine

Cette manipulation nécessite une clé à douille de 7, les vis sont situées à gauche et à droite de votre appareil.

Dévissez le panneau frontal

Etape 4 : Retirez les vis avant du compartiment à produits

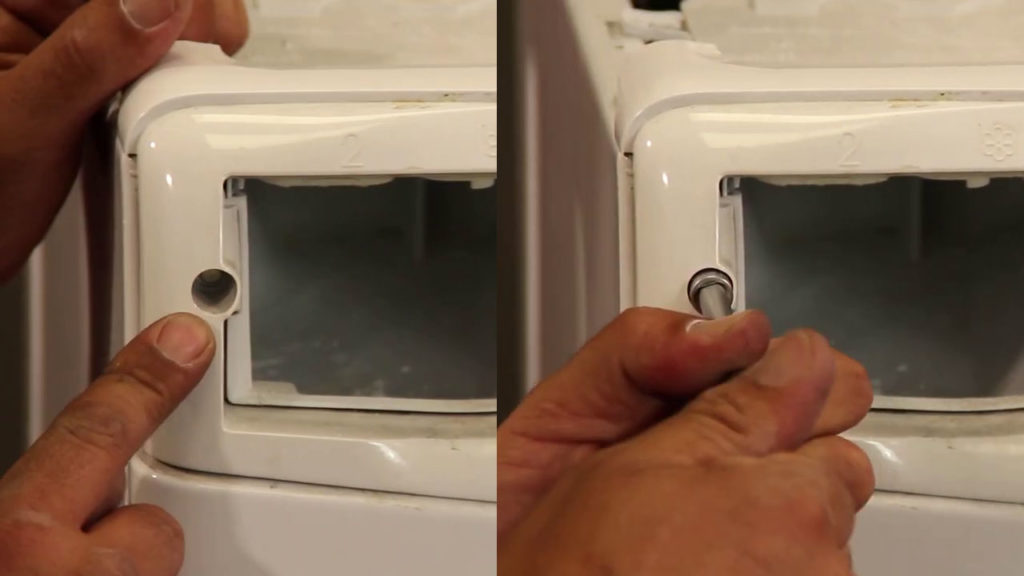

Avec la même clé, retirez les vis avant du compartiment à produit, puis dégagez-le de son emplacement en tirant légèrement.

Retirez les vis avant du compartiment à produits puis sortez-le en tirant légèrement

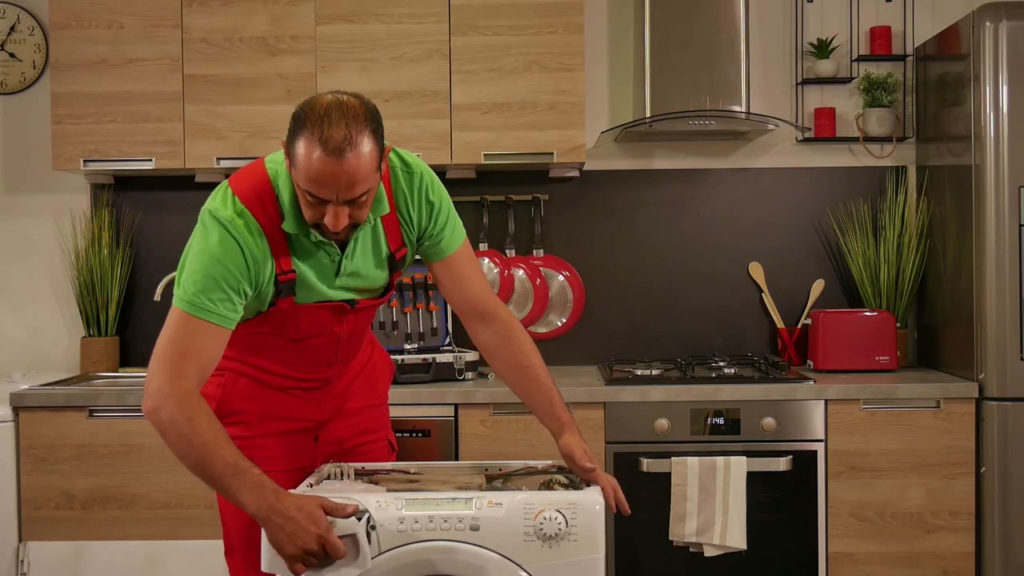

Retirez le compartiment produits par le haut

Etape 5 : Accédez au bandeau d’affichage

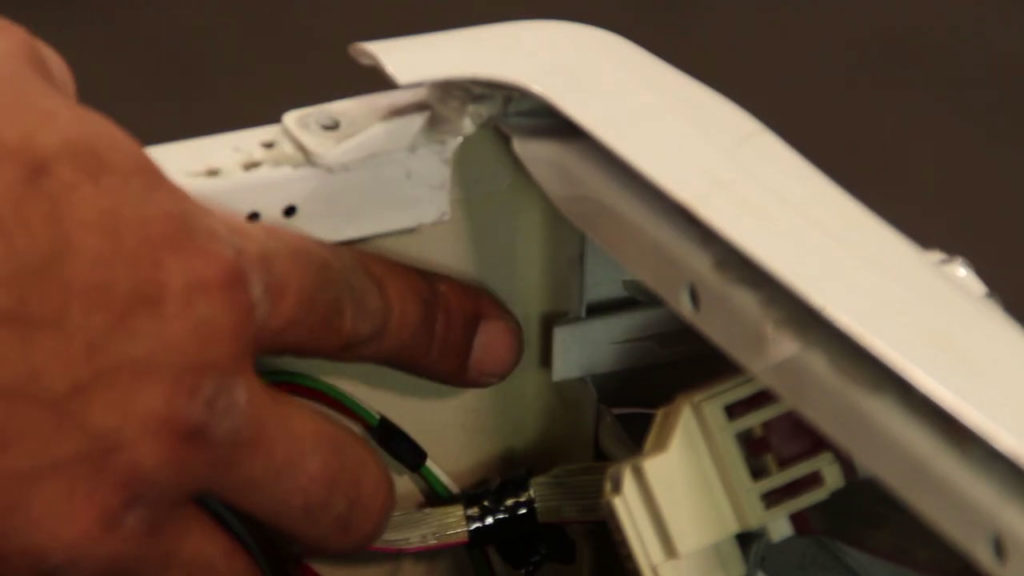

Il y a trois loquets à faire “sauter” pour retirer correctement le compartiment à produits et ainsi accéder au bandeau d’affichage qui vous pose souci !

Les loquets sont positionnés à gauche, à droite et au centre.

Retirez le compartiment pour accéder au bandeau d'affichage

Vous pouvez vous aider d’un tournevis plat en soulevant légèrement.

Etape 6 : Contrôlez la carte d’affichage

Voici la carte d’affichage sur laquelle est positionnée le bandeau d’affichage dysfonctionnel. Nous allons procéder à son contrôle afin de savoir si elle fonctionne correctement et éventuellement la remplacer.

Contrôle de la carte d'affichage

Pour cela, rebranchez temporairement votre lave-linge et munissez-vous d’un multimètre qui contrôlera si le courant passe correctement dans la carte.

Réglez le multimètre sur “Voltmètre” et “courant continu” puis posez les pointes sur chaque picot de la carte afin de tester son voltage. Il est important de tester chaque connecteur (faites défiler les photos).

Slider image
Slider image
Slider image
Slider image
Slider image
Slider image

Pour ce type d’appareil, le voltage doit être d’environ 5 volts. Dans ce cas de figure, nous constatons que le courant passe correctement mais le bandeau d’affichage, lui, ne fonctionne pas.

Le dysfonctionnement provient donc de la carte d’affichage du lave-linge, il faudra donc la remplacer.

Etape 7 : Débranchez le connecteur de la carte d’affichage

⚠ Débranchez à nouveau votre appareil.

Après avoir débranché votre lave-linge, débranchez également le connecteur de la carte d’affichage et déclipsez ensuite la carte de son emplacement dans le bandeau frontal.

déclipsez ensuite la carte de son emplacement dans le bandeau frontal.

Etape 8 : Retirez la carte défectueuse

Repérez les languettes qui se trouvent de chaque côté de la carte (flèches rouges), en gauche, à droite et en bas.

Retirez la carte de son réceptacle en la déclipsant de nouveau, puis retirez le film plastique autour de celle-ci.

Repérez les languettes

Etape 9 : Retirez l’afficheur en pressant les 2 languettes

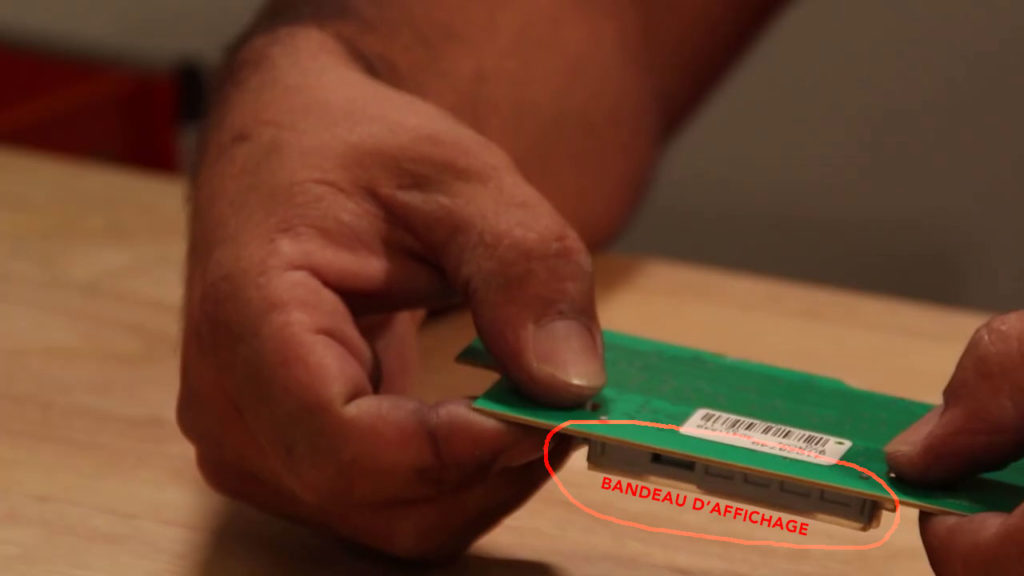

Afin de retirer le bandeau d’affichage, pressez les deux languettes en même temps. Il “tombera”, gardez-le précieusement (voir photo, entouré en rouge).

Bandeau d'affichage

Etape 10 : Remplacez la carte d’affichage et insérez le bandeau

Procurez-vous la nouvelle carte d’affichage afin de procéder à son changement, et remettez le bandeau d’affichage en place.

Emballez la nouvelle carte avec le film plastique puis repositionnez-la en veillant bien à ce que les trous s’imbriquent dans le réceptacle. Enfin, clipsez délicatement la carte.

Repositionnez la carte mère
Clipsez la nouvelle carte mère

Etape 11 : Replacez l’ensemble sur votre appareil

Une fois le bandeau d’affichage replacé sur la nouvelle carte d’affichage, replacez le tout et rebranchez le connecteur à la carte.

Faites-bien attention de replacer correctement le réceptacle à produits.

Enclenchez le connecteur

Le bandeau frontal remis en place, répétez les opérations de démontage précédentes dans l’ordre inverse afin de tout remettre à la bonne place.

Replacez le bandeau frontal

Etape 12 : Rebranchez votre appareil et testez-le

Afin d’effectuer le test de vos manipulations, rebranchez votre appareil en prenant soin de ne pas vous blesser car le couvercle est ouvert.

Vérifiez que tout est fonctionnel et que l’affichage est bel et bien de retour sur votre bandeau !

Rebranchez le lave-linge

Il s’allume ? Test réalisé avec succès, l’affichage fonctionne !

Testez le lave-linge

Etape 13 : Félicitez-vous !

Bravo, nous sommes certains que vous avez procédé comme un chef.

Le contrôle puis le remplacement de la carte d’affichage a permis de comprendre qu’elle était défectueuse et donc, procéder à son remplacement.

La nouvelle carte d’affichage a rendu de nouveau votre bandeau d’affichage fonctionnel, bravo pour cette intervention réalisée avec succès !

A très bientôt pour de nouvelles auto-réparations, et prenez bien soin de votre linge !
